PCB Connectors

Разъемы для печатных плат

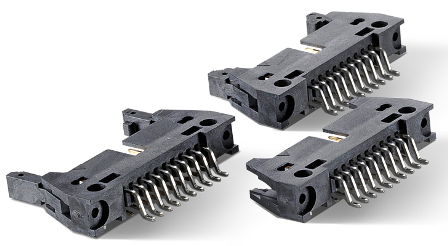

ODU FLAKAFIX - Разъём плата-кабель под плоский шлейф, шаг 2,54мм

ODU FLAKAFIX 01mini

К заказу доступны сборки на заводе ODU.
Система ODU FLAKAFIX предлагает надежное и экономичное решение для соединений печатных плат. Этот разъем типа «плата-провод» характеризуется защитой контактов, надежной долговременной производительностью, низким сопротивлением контакта при передаче.



Основные параметры:
• Разъем «плата-провод» с шагом 2,54 мм
• Неразъемное соединение IDC(накаливание на шлейф)
• 10-64 контактов, 2-х рядные
• Разъемы предусмотрены для SMD монтажа и упакованы в ленте
• Широкий ассортимент аксессуаров и инструментов для обжима
• Разъёмное соединение (вилка на плату + розетка на кабель)
• Возможна также сборка непосредственно на заводе ODU



Скачать каталог ODU FLAKAFIX

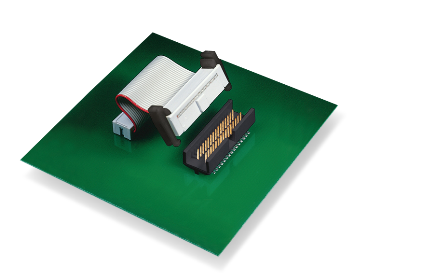

ODU MINI-FLAKAFIX - Разъём плата-кабель под плоский шлейф, шаг 1,27*2,54мм

ODU MINI FLAKAFIX minii

Серия ODU MINI-FLAKAFIX - это идеальное решение для подключения печатных плат на относительно большие расстояния, под различными углами. Контакт между платой и кабелем может быть выполнен как разъемным так и паяным.



Основные параметры:
• Разъем «плата-провод» с шагом 1,27 мм x 2,54 мм
• Разъемное соединение с использованием разъемов IDC и ответных вилок
• Неразъемное соединение IDC с последующей пайкой на плату
• Соединители для печатных плат 2-рядные
• Количество контактов: 10, 20, 30, 40 и 50
• Упаковка для SMT монтажа
• Широкий ассортимент аксессуаров и инструментов для обжима
• Возможна также сборка непосредственно на заводе ODU



Скачать каталог ODU MINI-FLAKAFIX

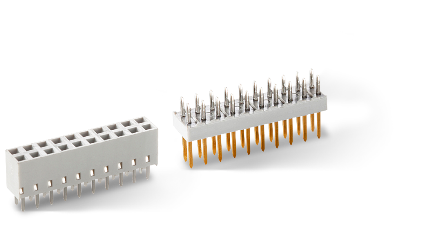

ODU CARD Разъемы для соединения плата-плата с шагом 2,54мм

ODU CARD 02 mini1

Разъемы ODU CARD подходят как для средних, так и для высоковольтных контактных элементов. Благодаря хорошей геометрической компоновке они обеспечивают высокую плотность упаковки на печатных платах. Разъемы ODU CARD доступны в виде комбинированных разъемов: вилка и розетка в одном корпусе.



Основные параметры:
• Разъемы «плата-плата» с шагом 2,54 мм
• Съемное соединение с помощью штыревых разъемов 1ряд - 2-30контактов и 2ряда – 2-60 контактов
• Штекерные разъемы с оптимальной формой наконечника
• Соединительные разъемы для вертикальной сборки также доступны с защитной пленкой



Скачать каталог ODU CARD





ODU MINI-CARD Разъемы для соединения плата-плата с шагом 1,27*2,54мм

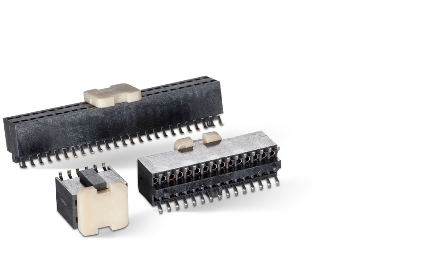

ODU MINI CARD mini1

Объединив миниатюрные размеры и максимальную мощность, ODU MINI-CARD созданы как оптимальные соединения между платами для выводного монтажа(THT) и для поверхностного(SMT). Два направляющих штифта, отформованных на изолирующем корпусе, облегчают центрирование во время сборки и гасят горизонтальное механическое воздействие с печатных плат.



Основные параметры:
• Разъемы «плата-плата» с шагом 1,27 мм x 2,54 мм
• Съемное соединение с помощью штыревых разъемов
• 2-рядный
• Количество позиций: 12, 16, 30, 40 и 50
• Типы исполнений корпусов: 2 THT и 5 SMT
• Упаковка разъемов предусматривает установку автоматами SMD монтажа.



Скачать каталог ODU MINI-CARD

ODU Dock & ODU Rob

Cтыковочные и Роботизированные системы.

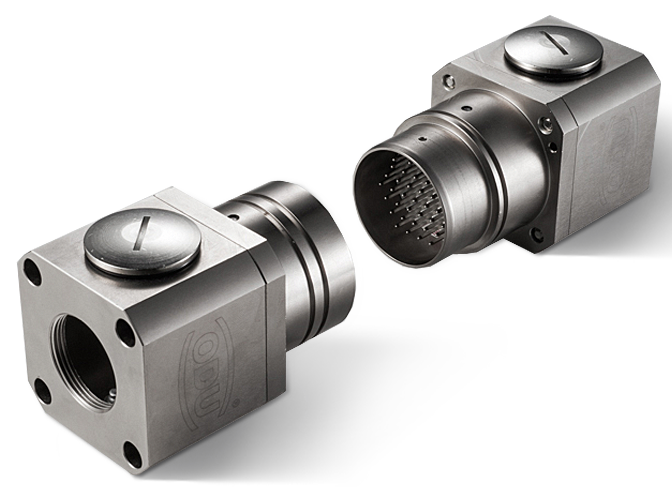

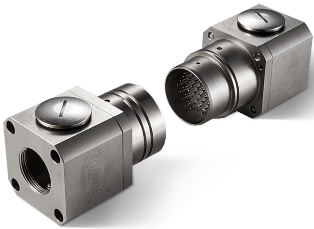

ODU Dock Стыковочный разъём - количество циклов соединений свыше 100000
ODU DOCK 01 Andocksystem Mini Для промышленных роботов, испытательных инспекционных систем или промышленных систем, смены инструмента - все эти случаи требуют надежной автоматической стыковки. Высокая нагрузка требует особо прочной системы соединений с контактной стабильностью. Разъемы ODU DOCK со своей уникальной технологией пружинных контактов предлагают идеальное решение, рассчитанное на 100 000 циклов сопряжения.

Основные параметры:



  • Простая конструкция корпуса, изоляторы и контакты могут быть объединены в разных конфигурациях
  • Прочный корпус из алюминия или пластика для использования в суровых условиях
  • Большое количество циклов спаривания - свыше 100 000
  • Высокая плотность контактов благодаря компактному диаметру контакта
  • Экономия времени при сборке всего несколькими движениями руки
  • Высокая стабильность контакта благодаря использованию контактов ODU SPRINGTAC с пружинной технологией
  • Большое разнообразие контактных вставок

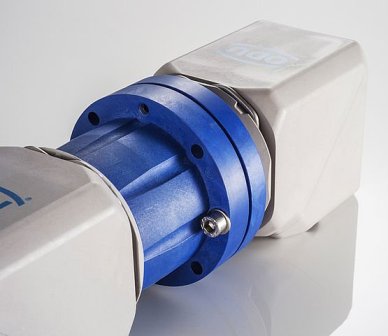

ODU Rob Круглые соединители кабелей для подключения робота

ODU ROB 01 Mini

Доступность играет решающую роль в робототехнических системах (например, в сварочных роботах). С ODU ROB вы можете минимизировать время простоя робота, если необходима заменена кабельной системы во время производственного процесса. Его простая сборка и гибкое расположение позволяют быстро и просто изменять систему. Это снижает затраты на техническое обслуживание и, следовательно, повышает производительность.
В системе ODU ROB используются проверенные контакты ODU LAMTAC® с ламельной технологией. Они гарантируют высокий уровень стабильности контакта даже при использовании в условиях повышенной вибрации.

Основные параметры:

  • Простая конструкция системы соединений - корпуса, контактные вставки и изоляторы
  • Высокая стабильность контакта благодаря технологии ламелей
  • Низкие контактные сопротивления
  • Доступен в двух размерах
  • Экономия времени при сборке, всего несколькими движениями руки
  • Высокая вибростойкость
  • Степень защиты IP 67


Скачать каталог ODU DOCK & ODU ROB



Heavy Duty Connectors

Heavy Duty Connectors

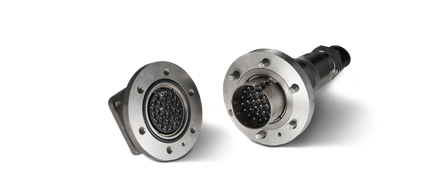

ODU Heavy Duty Разъёмы для жёстких условий эксплуатации

ODU Schwere Steckverbinde Minir 02

 Дождь, ветер, вода, снег или мороз - самые жесткие условия окружающей среды легко выдерживают прочные цилиндрические соединители. При использовании на контейнерных кранах или в доменных печах прочные корпуса разработаны для самых неблагоприятных условий.
Проверенные контакты ODU SPRINGTAC с пружинной технологией могут использоваться для передачи сигналов вплоть до высокого токового диапазона. Они обеспечивают надежное и бесперебойное подключение даже в условиях высоких вибраций.

Основные параметры:


• Более 100 000 циклов соединений
• Ток до 1500 А
• Свыше 100 конфигураций контактных блоков
• Высокая вибрационная устойчивость
• Используются пружинные контакты ODU Springwire для обеспечения высокой стабильности соединения
• До 90 контактов в одном разъеме
• Контакты под винт, пайку и обжим
• Винтовое и байонетное соединение
• Механическая прочность



Скачать каталог ODU Heavy

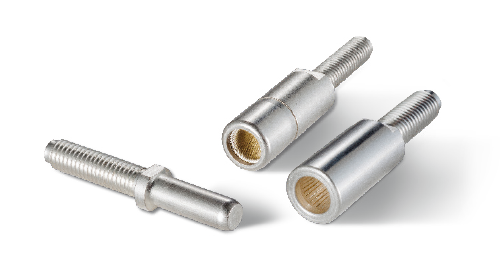

ODU Single Contacts

ODU Single Contacts



Einzelkontakte Выбор правильной контактной технологии имеет решающее значение. С одиночными контактами от ODU вы получаете оптимальные решения для ваших индивидуальных требований, всегда в отличном качестве от одного из самых опытных в мире производителей соединений.
Основатель компании Otto Dunkel разработал и запатентовал ODU SPRINGTAC® (пружинный контакт с технологией SpringWire), который до сих пор устанавливает высокие стандарты в промышленности и несравненной стабильностью электрических параметров.
ODU LAMTAC® (технология ламельных контактов) экономичное решение при высокой электрической стабильности.



ODU SPRINGTAC

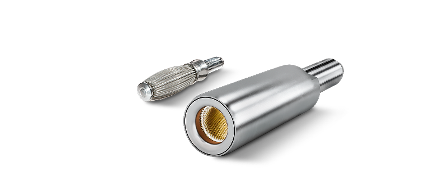

ODU SPRINGTACmini

 Запатентованная система ODU SPRINGTAC® наверное самая надежная технология передачи сигналов и мощности. Благодаря отдельным пружинящим проволочкам, даже при небольших диаметрах, этот контакт обеспечивает чрезвычайно большое количество контактных точек. К примеру, в самой маленькой конструкции с контактным диаметром 0,76 мм вмонтировано 15 пружин. Каждая пружина входит в контакт со штифтом, что обеспечивает чрезвычайно большое число циклов спаривания и стабильно низким сопротивлением контакта.
Основные параметры:

• Более 100 000 циклов соединений
• Высокая токовая нагрузка - до 2000 А
• Малые усилия при соединении-разъединении
• Высокая вибрационная устойчивость
• Низкие контактные сопротивления
• Различные конструкции под пайку и обжим кабеля



ODU LAMTAC

ODU LAMTAC Mini



 ODU LAMTAC, оснащенный штампованной полосой ламелей, обеспечивает высокий уровень контактной стабильности и очень низкий износ. Эта экономически выгодная система обеспечивает до 10 000 циклов спаривания.
Основные параметры:


• Более 10 000 циклов соединений
• Высокая токовая нагрузка
• Высокая вибрационная устойчивость
• Низкое контактное сопротивление
• Экономичное решение

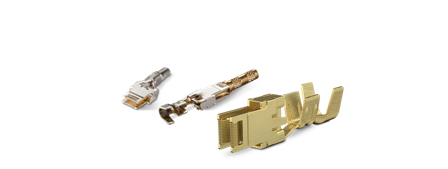

ODU SPRINGTAC® FLATSOCKET

ODU SPRINGTAC FlachbuchseMini

Разъемы с плоскими или прямоугольными контактами используются в основном в автомобильных электронных системах, а также в иных областях. Поскольку эти соединения размыкаются только во время сервисного обслуживания, большое количество циклов сопряжения не является ключевым требованием. Однако, поскольку проверка электронных блоков производится этими же плоскими и прямоугольными контактами, чрезвычайно важен срок службы и долговечность материала сопряжения испытательного блока.
Плоский разъем ODU SPRINGTAC, с пружинной технологией, является идеальным и долговечным сопрягаемым компонентом для тестирования.

Основные параметры:


• Более 50 000 циклов соединений
• Версии для измерения в 2-х и 4-х точках (метод Кельвина)
• Можно использовать совместно с серийно выпускаемыми контактами
• Версия для тестирования - квадратный штырь 0.64 x 0.64 мм2
• Низкое и постоянное контактное сопротивление
• Конструкции под пайку и обжим кабеля



Скачать каталог ODU SINGLE CONTACTS

Соединительные системы модульной конструкции

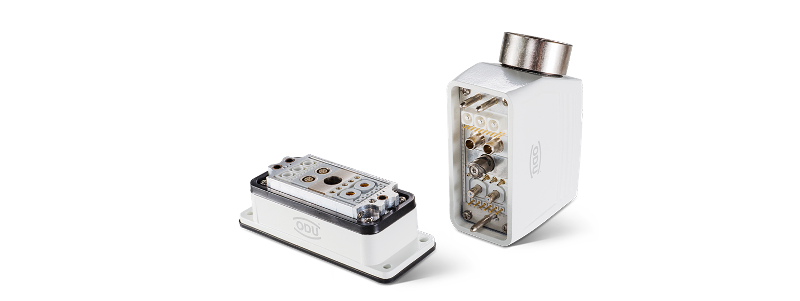

ODU-MAC® МОДУЛЬНЫЕ РАЗЪЁМЫ

ODU MAC white line 01 use

 Гибкая модульная конструкция позволяет сочетать самые разнообразные типы разъемов заключенные в один корпус, такие как: сигнальные контакты, силовые на высокие токи, скоростная передача данных, каналы воздуха или жидкости, волоконно-оптические соединения - все типы вставок могут быть выбраны из набора, и интегрированы в индивидуальное решение соединителя. Варианты соединяемых корпусов имеют большое разнообразие. Данная серия доступна к применению для широкого спектра отраслей в промышленности, медицинской технике. Например, соединение электрических силовых блоков, которые устанавливаются в коммутационных шкаф, вручную или автоматической стыковкой.







 ODU-MAC White-Line

ODU modular hybrid connector MAC Mini



ODU-MACLabel white lineмодульный разъем для ручного сочленения

 Будь то Snap-In, шпиндель или удерживающая скоба, соединительный модуль MAC White-Line обеспечивает ручное очень удобное и гибкое соединение. Эргономичность гарантируется. Этот гибридный соединитель с широким спектром вставок из модульной системы ODU-MAC, различные металлические и пластиковые корпуса, позволяют получить компактное индивидуальное решение для конкретной области применения.

Основные параметры:


• Различные варианты защелки (Snap-In, шпиндель, скоба)
• Максимальная плотность упаковки (с шагом 2,54 мм = 1 юнит)
• Высокая защита от отказов и повреждения контактов
• Виброустойчивость
• 30 различных вставок для высокоскоростной передачи данных
• 100000 циклов соединения
• Широкий выбор модулей
• Стабильно низкое сопротивление контакта
• Доступно немагнитное исполнение

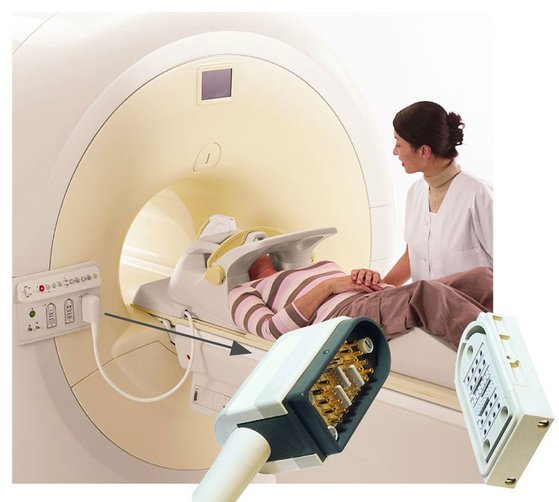

Разъёмы ODU-MAC White-Line доступны в 100% немагнитном варианте с характеристиками, соответствующими высочайшим стандартам соединителей для МРТ.

csm MRI Spule6 e4e3911c77



Скачать каталог ODU-MAC NON-Magnetic



ODU-MAC Silver-Line



 ODU MAC silver line 01 Rahmenmini1



ODU-MACLabel silver lineмодульный разъем для автоматизированного сочленения

 Максимальная защита от отказа, многочисленные вставки под различные сигналы. Шесть размеров рамок для автоматизированной стыковки. ODU-MAC Silver-Line является невероятно универсальной системой соединения. Его прочный гибридный интерфейс выделяется благодаря своему высокому уровню отказоустойчивости и опциональной быстросъемной головки с минимальными требования к техническому обслуживанию. Высокая плотность упаковки и устойчивость к вибрации дает возможность быть сконфигурированным для использования в самых разных отраслях промышленности. Их можно применять для передачи слаботочных сигналов, питания, больших токов, высоких напряжений, а так же с коаксиальными, жидкостными, пневматическими и оптическими вставками и, конечно же, со вставками для передачи данных.

Основные параметры:


• 6 различных рамок(длина каждой может быть изменена)
• Максимальная плотность упаковки (с шагом 2,54 мм = 1 юнит)
• Виброустойчивость
• 30 различных вставок для высокоскоростной передачи данных
• Стабильно низкое сопротивление контакта
• 100000 циклов соединения
• Широкий выбор модулей
• Защитный корпус с дополнительными функциями
• Опциональная быстросъемная головка для минимизации времени обслуживания



Скачать каталог ODU MAC Silver-Line / White-Line

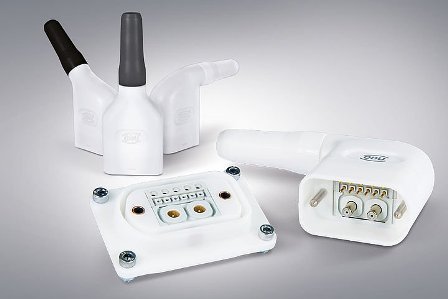

ODU-MAC ZERO

csm ODU MAC Zero f071dd1d65mini

ODU-MAC®ZERO – малый размер, большой выбор!

 Когда речь заходит о производительности, MAC ZERO стоит почти на одном уровне с его «старшем братом».
Нужен компактный гибридный разъем, который может объединить несколько различных типов передачи?
ZERO - из продуктов серии ODU-MAC является идеальным выбором.
Его симметричный корпус обеспечивает щедрый диапазон - до 9 юнитов - сигнальный, силовых, скоростной передачи данных и коаксиальные модули. Вместо алюминиевой рамки, пластиковый корпус имеет интегрированные рельсы, что позволяет не использовать немагнитные компоненты.
Этот легкий, компактный модульный соединитель является результатом трудоемких разработок, а стильный дизайн делает его неотразимым!

Основные параметры:


• Совместим с широким диапазоном модулей ODU-MAC
• Вмещает до 9 юнитов
• До 60000 циклов сочленений
• 3 различных кабельных выхода (прямой, 45°, 90°)
• Компактный, обтекаемый дизайн корпуса
• Простой, безопасный корпус с замком BreakAway (Функция аварийного отсоединения)
• Легкий в очистке
• IP 54



Скачать каталог ODU-MAC ZERO

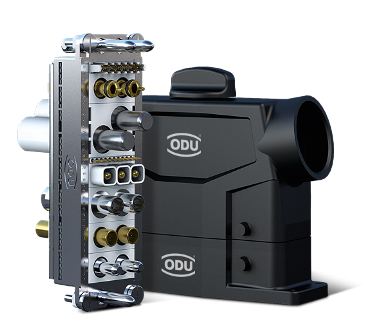

ODU-MAC Blue-Line

ODU MAC blue mini

ODU-MACLabel blue lineмодульный разъем для ручного сочленения

 Новый класс производительности.
Простое экономическое решение разъема для ручной стыковки. Оснащена проверенной временем системой блокировки шпинделя ODU в новом стандартном пластиковом корпусе - поистине уникальный пункт продажи на рынке Blue-Line ODU-MAC. Эта эффективная система разъема представляет собой модульную рамку, которая в свою очередь может быть сконфигурирована в самых маленьких пространствах. Корпуса доступны в пластиковом или металлическом исполнении. Со своим разнообразием модулей, эта экономичная линейка открывает широкие возможности для самых разнообразных сфер применения, таких как машиностроение, КИА, а также медицинская техника.

Основные параметры:


• 10000 циклов соединения
• Модульная система подключения с максимальной плотностью упаковки (с шагом 2,54 мм = 1 юнит)
• Широкий выбор вставок
• Различные варианты блокировки (шпиндель и рычаг)
• Простая сборка и демонтаж благодаря модулям на защелках
• Простой демонтаж обжимных контактов даже в собранном виде
• Эффективное решение для широкого спектра областей применения



Скачать каталог ODU-MAC Blue-Line

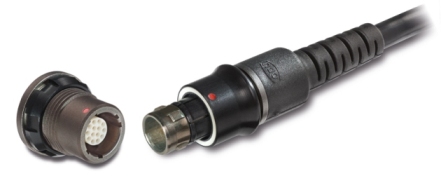

ODU Advanced Military Connector

ODU Advanced Military Connector



Advanced Military ConnectorMax

Данная серия разработана специально для военных и охранных технологий, это чрезвычайно прочные цилиндрические Push-Pullразъёмы в металлическом корпусе, которые удовлетворяют требованиям, по нагрузочной способности и надежности передачи данных. ODUAMCспроектирована для эксплуатации в самых экстремальных условиях, характеризуются чрезвычайной прочностью, водонепроницаемостью, малым весом и их легко очистить даже в полевых условиях.  Эти свойства и компактная конструкция делают их идеальными для применения военной аппаратуре и систем безопасности.



ODU AMC

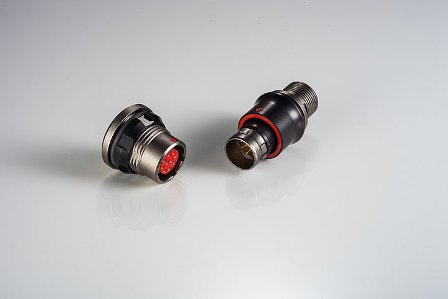

csm odu amc push pullmini



Благодаря Push-Pull защелке, AMC пара разъемов может быть быстро сочленена и разъединена без применения существенной силы, к тому же это можно сделать вслепую, благодаря системе механических кодировок.
Особенности:


• Быстрое и простое стыкование и фиксация
• Быстрая и легкая расстыковка
• Соединение вслепую
• Требуется малый объем в устройстве
• Однозначность и надежность фиксации
• Возможность конфигурирования под заказчика, в одном разъёме можно объединить контакты разных типов: сигнальные, мощные, для передачи низких/высоких напряжений, коаксиальные.



Основные параметры:


• прочный корпус с антибликовым покрытием
• диапазон рабочих температур: -51° C … +125° C
• вставки для скоростной передачи данных
• 5 типоразмеров
• 3-55 контактов
• 360° экранирование
• механическое и цветовое кодирование
• контакты под пайку проводом и на плату
• 5000 циклов соединений
• Уровень защиты - IP 68 и IP 69 K



Скачать каталог ODU AMC



ODU AMC EASY-CLEAN

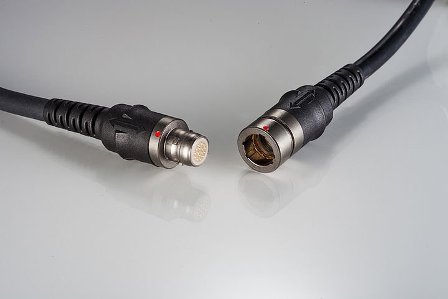

csm odu amc easy cleanmini



Контактная система разработана для использования в условиях грязи, пыли или снежной каше. Система EASY-CLEAN может быть легко и быстро очищина в поле даже при самых неблагоприятных условиях. Разъём был сконструирован с учётом реальных условий эксплуатации, работу системы обеспечивают подпружиненные контакты "pogo pin" В разъединенном состоянии, контакты разъема плоские и поэтому когут бать легко очищены.
Особенности:


• Быстрая и простая чистка разъемов в полевых условиях
• Контактные вставки с пружинными пинами
• Доступны разъемы с обратной полярностью


Основные параметры:


• прочный корпус с антибликовым покрытием
• диапазон рабочих температур: -51° C … +125° C
• 3 типоразмера
• до 19 контактов
• 360° экранирование
• механическое и цветовое кодирование
• контакты под пайку проводом и на плату
• Уровень защиты - IP 68 и IP 69 K





Скачать каталог ODU AMC EASY-CLEAN

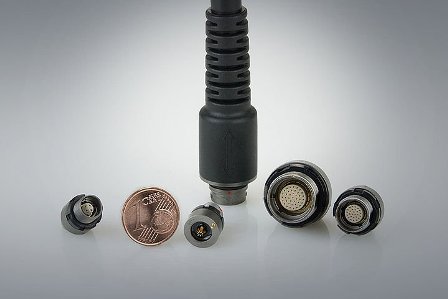

ODU AMC® HIGH-DENSITY

csm AMC HD mini



Как от медицинской техники до бытовой, так и автомобильной отрасли: тенденция к миниатюризации продолжается. Разъемы высокой плотности обеспечивают максимально возможное количество контактов в наиболее компактном корпусе. Это дает разработчикам новые возможности и решения, одновременно бросая вызов производителю. Поскольку надежность электрических разъемов и механической прочности должны оставаться неизменными, несмотря на компактный размер.
С диаметром от 10 мм до 18,5 мм и плотностью до 40 контактов, серия ODU AMC® HIGH-DENSITY доказывает, что высокое качество также возможно достичь и в малых корпусах. Кроме разъемов с высокой плотностью контактов, в серии представлены также версии "Power" (до 15 А) и "Передача данных" (USB 3.0, ток до 5А).
Особенности:


• Компактный дизайн
• Меньший вес
• Высокая плотность контактов
• Системные решения
• Инновационные варианты кабельных сборок
• Быстрая и легкая расстыковка
• Требуется малых объем пространства в устройствах



Основные параметры:


• 4 типоразмера
• 2-40 контактов
• Класс защиты IP 68
• Система аварийного отсоединения Break-Away
• диапазон рабочих температур: -51° C … +125° C
• доступность микширования контактов
• механическое и цветовое кодирование
• контакты под пайку проводом и на плату
• Сертифицированные вставки для высокоскоростной передачи данных
• 360° экранирование



Скачать каталог ODU AMC® HIGH-DENSITY

Разъемы фирмы ODU

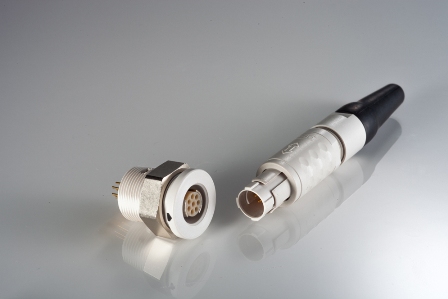

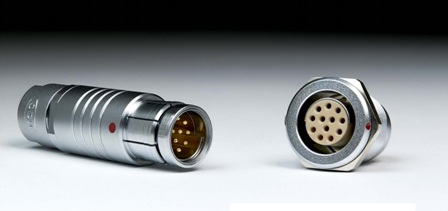

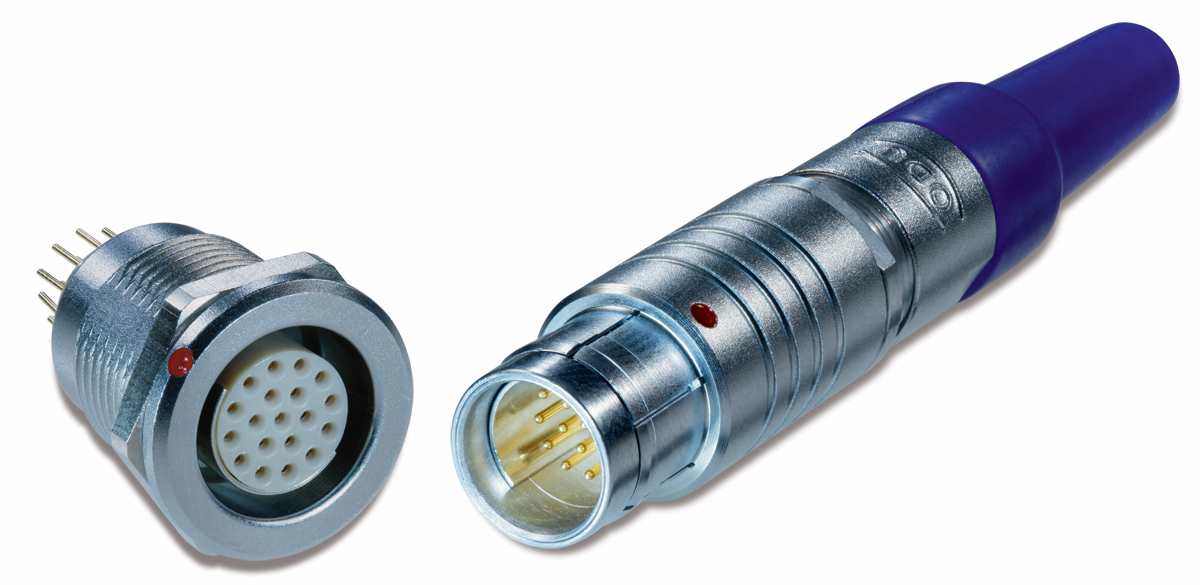

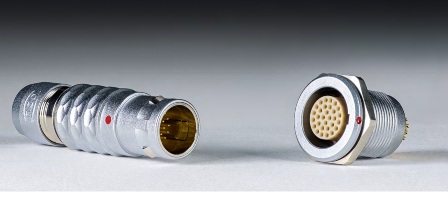

Pазъемы с Push-Pull защелкой Mini-Snap

        MINI SNAP Serie F.gross.Mini

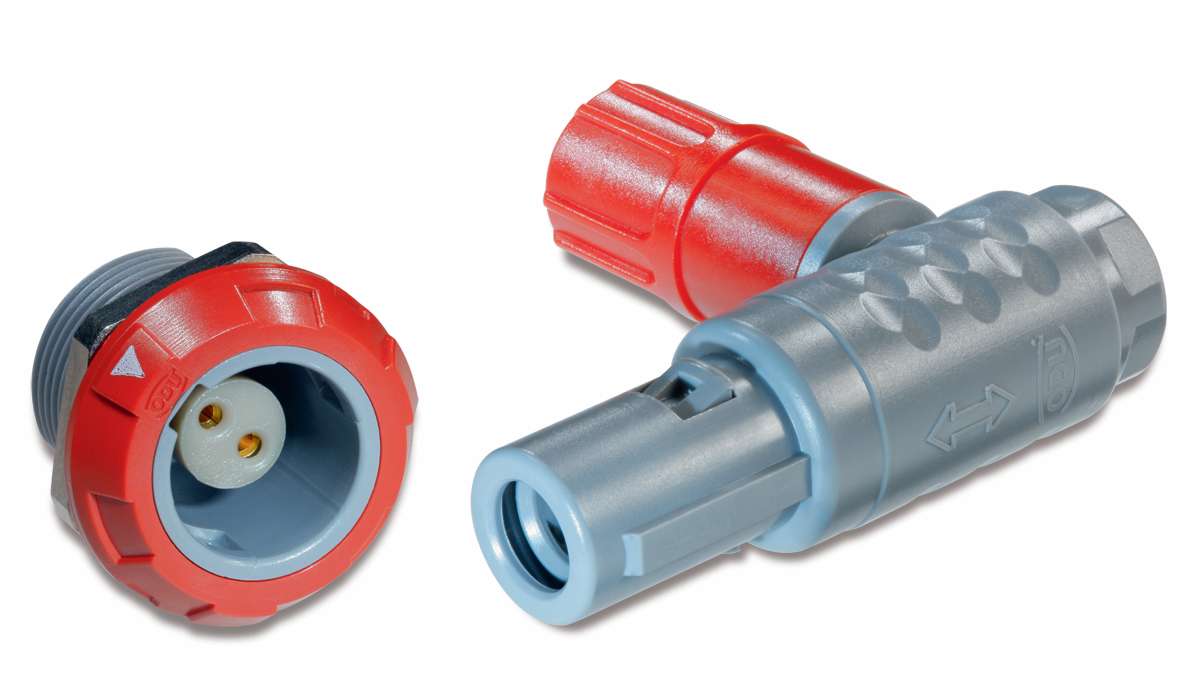

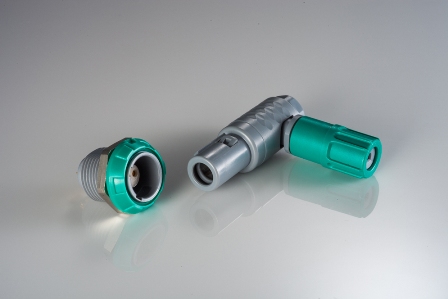

Pазъемы с Push-Pull защелкой Medi-Snap



    MEDI SNAP Winkelstecker

 ODU Advanced Military Connector

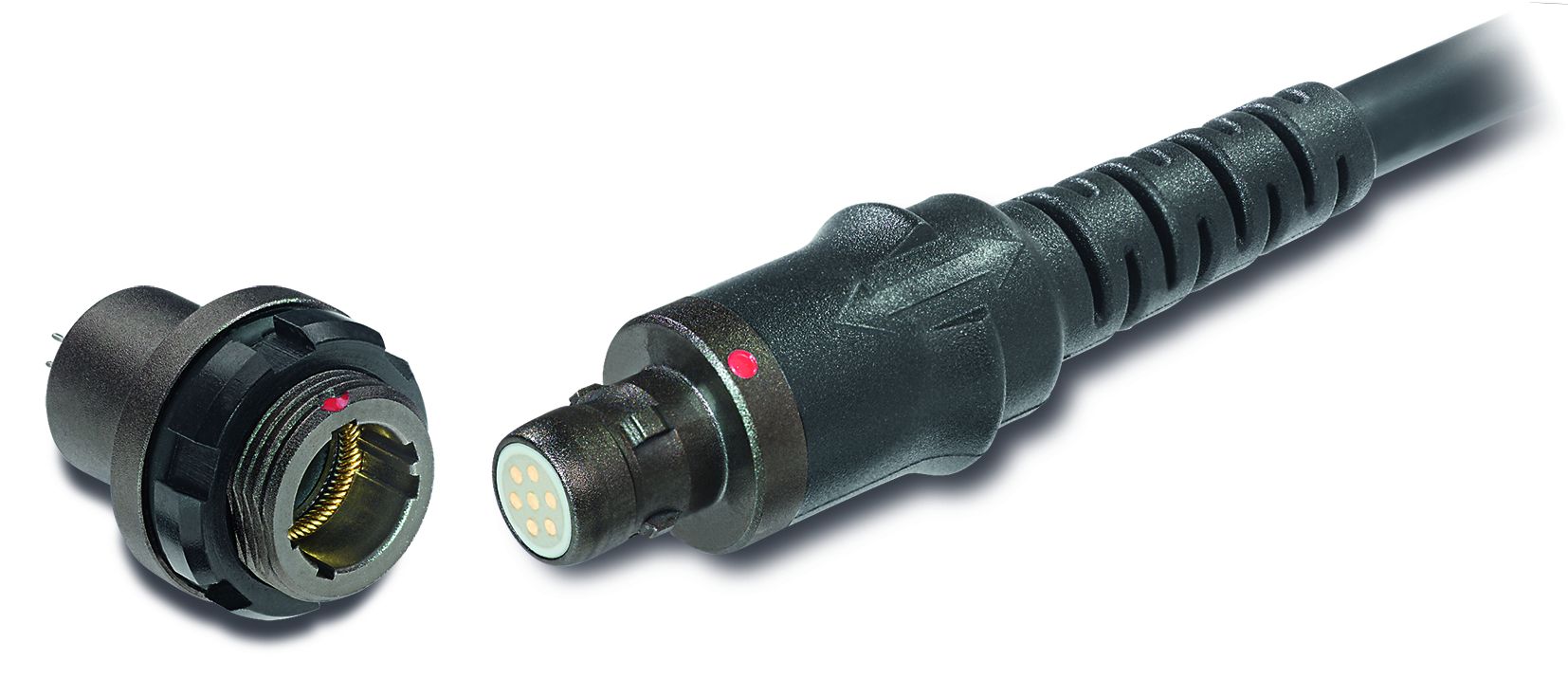

18 GK Abreiss easyclean

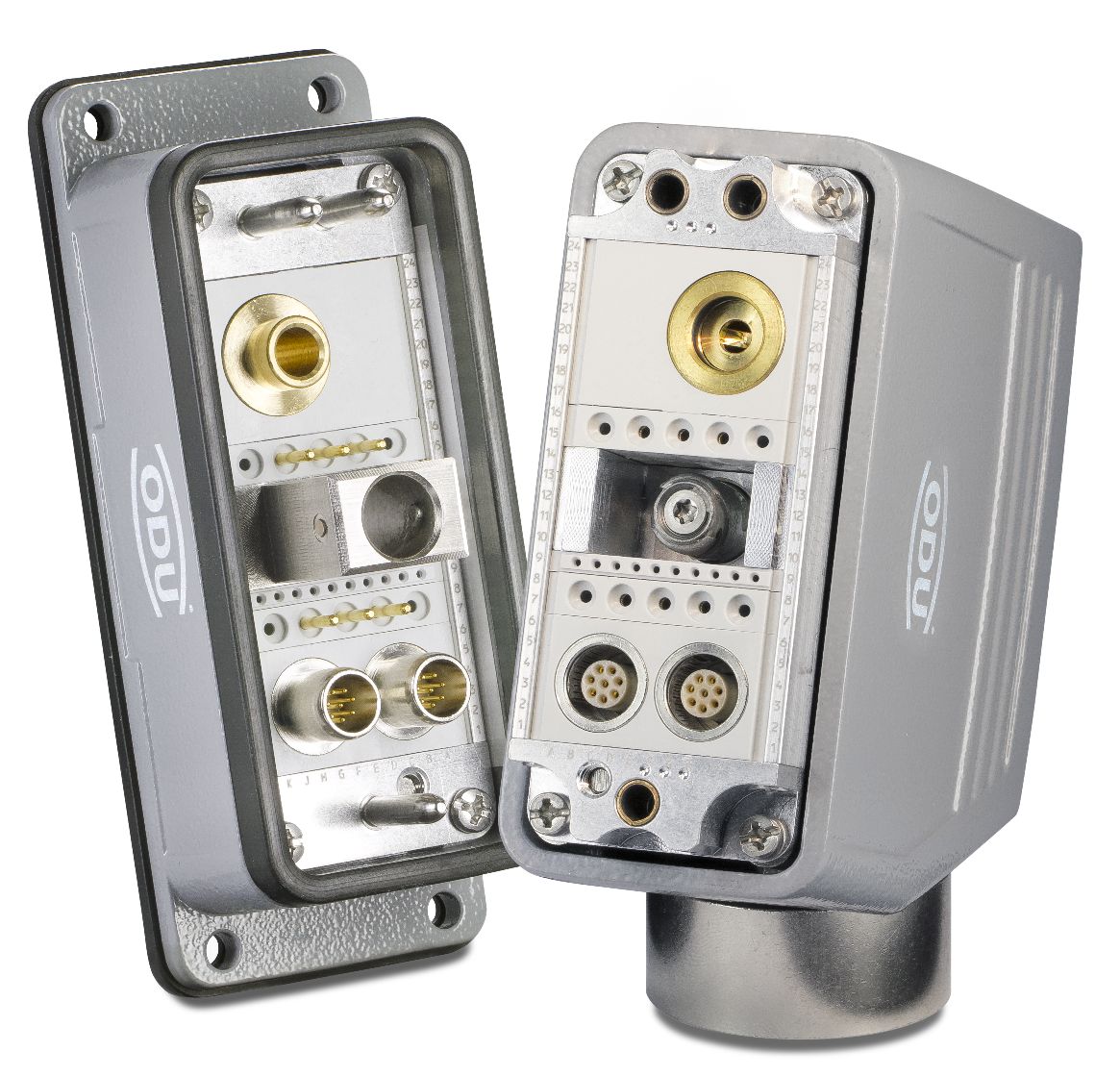

ODU-MAC®



 РИС 3 б

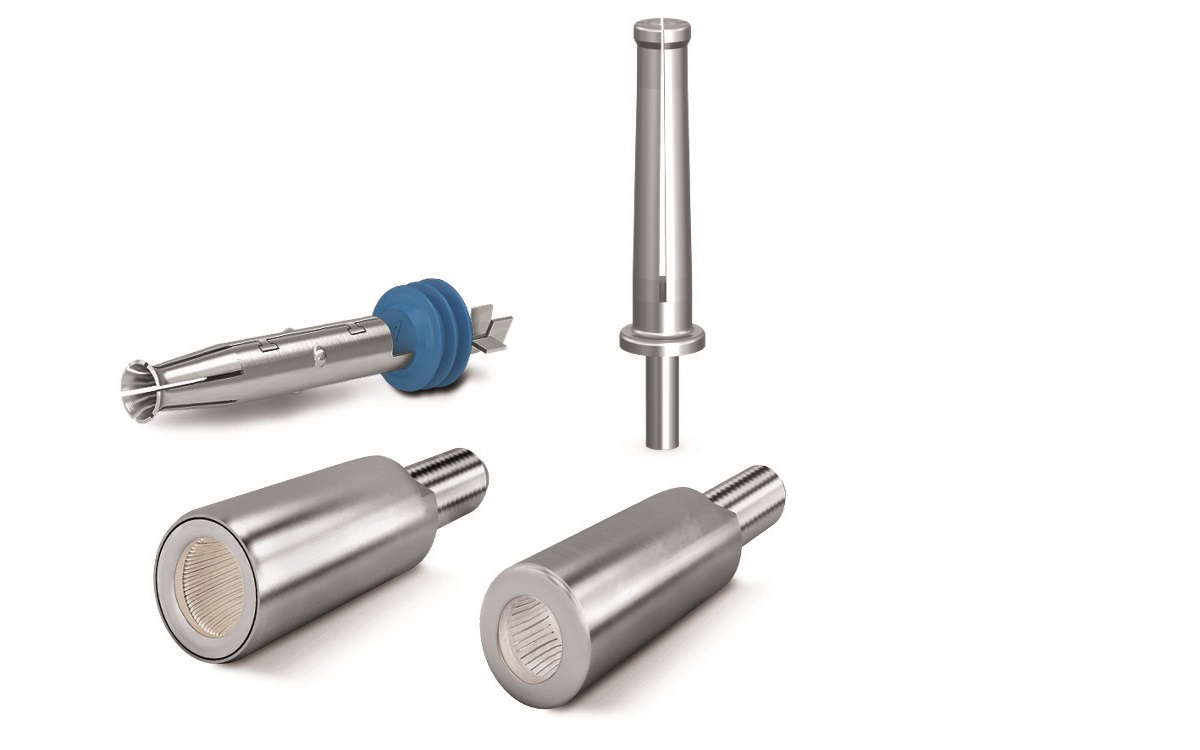

ODU Single Contacts



 Collage Single Contacts

Heavy Duty Connectors

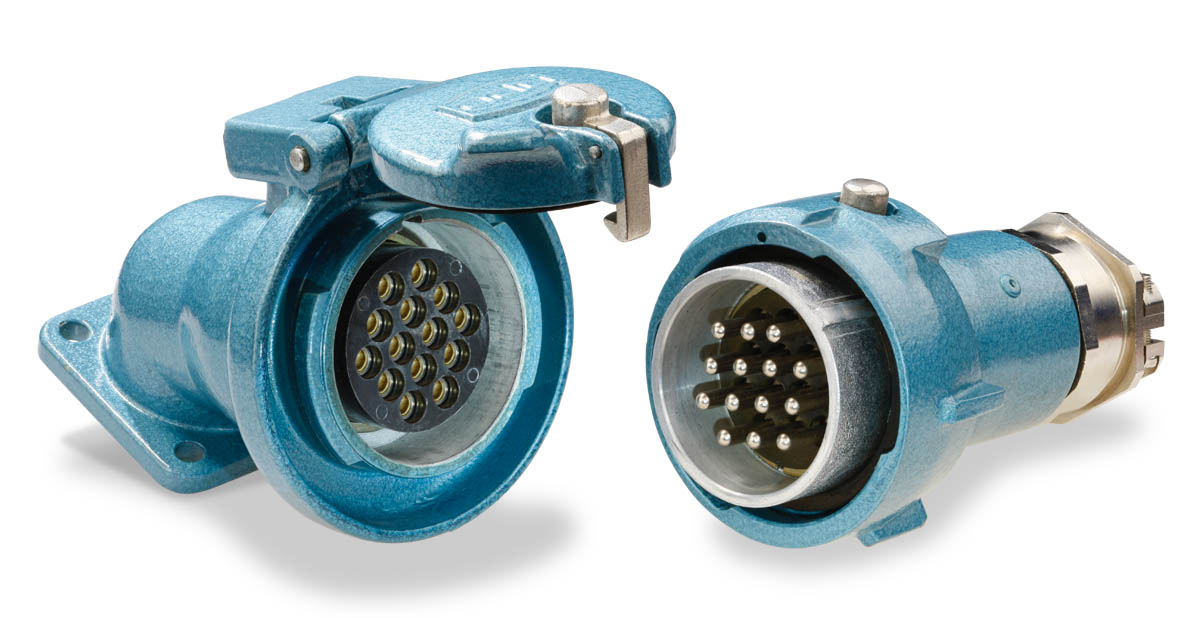

Heavy Duty connectors.metal Kopie

ODU Dock & ODU Rob

ODU DOCK 01 Andocksystem

 Разъемы для печатных плат

ODU FLAKAFIX 02

Медицинские разъемы с Push-Pull защелкой Medi-Snap

Medi-Snap

Medi Snapmini



Медицинские устройства требуют возможно наиболее надежные соединения, в сочетании с оптимальной ценой. ODU Medi-Snap объединяет эти черты с уникальной цветовой и механической системой кодировки, что является идеальным решением для проектировщиков систем медицинского оборудования. Данная серия разъемов выполнена из термостойкого пластика, позволяющего проводить многократное автоклавирование. Доступны не только электрические вставки, но и вставки для соединения оптоволокна, передачи жидкости, воздуха.

Основные параметры:


• Различные варианты цветовой и механической кодировки
• Высокая химическая стойкость
• Легкая сборка
• Малый вес
• 2000 циклов соединений
• Степень защиты: IP 50, IP 64, IP 67
• 2-26 контактов
• Стерилизация паром, автоклавированием
• Низкая стоимость

Скачать каталог ODU_MEDI-SNAP

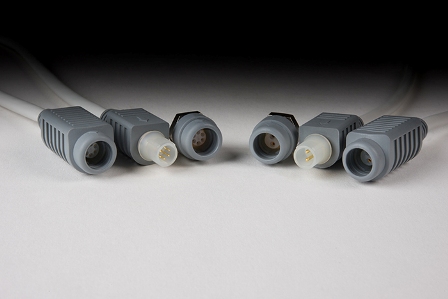

Mini-Med

Mini Med mini



Этот собранный с кабелем разъем очень удобный в применении, когда требуется легкий, компактный и водостойкий кабель в сборе. ODU MINI-MED может быть легко разъединен и имеет функцию Break-Away, что дает возможность мгновенного отключения вилки от кабельной розетки или блочной части. Это решение обеспечивает безопасное и беспроблемное применение в областях с повышенными требованиями гигиены, такие как медицинские технологии. Компактное соединение MINI-MED также может быть использовано в промышленной электронике, системах измерения и тестирования.

Основные параметры:


• 2-6 контактов
• Класс защиты IP 67 при сопряжении
• EtO стерилизуется
• Break-Away функция
• Соединение вслепую
• 1000 циклов спаривания
• Позолоченные контакты с пайкой
• Не содержит диэтилгексилфталата(DEHP)
• ПВХ кабель Рабочая температура: от -15 ° C до + 80 ° C
• Компактность
• Малый вес
• Низкая стоимость

Скачать каталог ODU MINI-MED



Цилиндрические разъемы с Push-Pull защелкой Mini-Snap

Цилиндрические разъемы с Push-Pull защелкой Mini-Snap. image008



С помощью замковой системы защелки Push-Pull, соединение обеспечивается при стыковании обеих частей. В таком состоянии контакты защищены от нежелательной расстыковки, пока пользователь просто не потянет назад внешнюю часть разъема. Тысячи циклов сочленения возможны благодаря прочной конструкции и проверенной технологии ODU контактов.



Mini-Snap L,K,B

    Mini Snap LKB mini



Разъемы ODU Mini-Snap серии L, K, B изготовлены из металла. Тип защелки выполнен в стиле «выступ в паз» в трех исполнениях, чем обеспечивается до 15-ти кодировок в 6-ти типоразмерах с широким спектром контактных вставок.
Основные параметры:


• Кодировка «выступ в паз»
• 6 размеров
• 2-40 контактов
• Степень защиты: IP 50 и IP 68
• 5000 циклов соединений
• Контакты для пайки, обжима и DIP
• Большой выбор типов корпусов вилок и розеток
• Многообразие контактных вставок



Скачать каталог ODU Mini-Snap L,K,B



Mini-Snap F

Mini Snap Fmini





В серии ODU Mini-Snap F защелка Push-Pull сконструирована в стиле полудуг, что дает возможность соединения разъемов вслепую.
Основные параметры:


• Кодировка с помощью направляющих полудуг
• 5 размеров
• 5000 циклов соединений
• 2-27 контактов
• Широкий выбор типов корпусов вилок и розеток
• Степень защиты: IP 50 и IP 68
• Контакты для пайки, обжима и на плату
• Многообразие контактных вставок



Скачать каталог ODU Mini-Snap F



Mini-Snap S

Mini Snap Smini



Разъемы серии ODU Mini-Snap S сконструированы с использованием Push-Pull защелки посредством собственного тела изоляции соединителя. Разъемы доступны в 3-х размерах и могут быть оснащены до 10 контактов.
Основные параметры:


• Кодировка изолятором соединителя
• 3 размера
• Степень защиты: IP 50 и IP 68
• Контакты для пайки, обжима и на плату
• 2-10 контактов
• Широкий выбор вилок и розеток
• 5000 циклов соединений



Скачать каталог ODU Mini-Snap S



 Mini-Snap PC

Mini Snap PCmini



Пластиковые разъемы ODU Mini-Snap PC с защелкой Push-Pull сочетают в себе защиту от электромагнитных помех(экран), защиту IP 67 и пластиковый корпус, что дает одновременно малый вес и высокую степень защиты. При наличии нескольких размеров и стилей выполнения ODU Mini-Snap PC является идеальным решением для БПЛА и медицинских применений, где надежность имеет первостепенное значение.
Основные параметры:


• 2-27 контактов
• Степень защиты: IP 50 и IP 67
• Экранированный пластиковый корпус с защитой от электромагнитных помех
• Высокая химическая стойкость
• Кодировка с помощью направляющих полудуг обеспечивает правильное спаривание
• 5000 циклов соединений
• 3 размера с наружным диаметром от 12,5 мм до 19мм
• Контакты для пайки, обжима и на плату



Скачать каталог ODU Mini-Snap PC

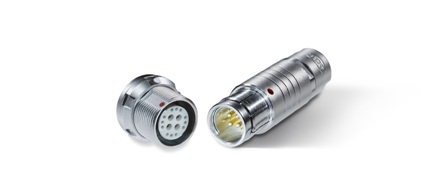

Hybrid Connector

Hybrid Connectormini



Описание товара



Скачать каталог Hybrid Connector

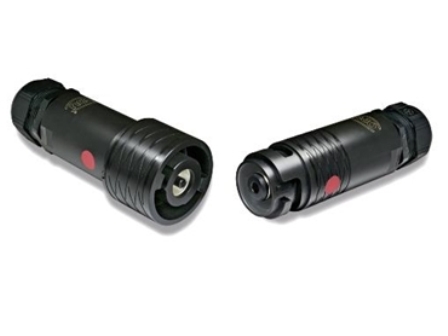

 Single Power Connector



 Single Power Connectormini



Новая линейка продуктов SPC представляет собой сочетание проверенных контактов ODU Lamella и прочного корпуса с push-pull защелкой.

Передача очень больших токов или высоких напряжений иногда требуется в ряде таких областях: регенеративные источники энергии; промышленные системы и коммутационные станции; силовые и аварийные источники питания; светотехника; машиностроение.

Такие передачи увеличивают требования к безопасности и надежности используемых разъемов. Именно для таких отраслей применения, ODU разработала серию одноконтактных силовых разъемов ODU SPC.

Основные параметры:



  • одноконтактная технология ODU Lamella
  • номинальный ток до 300 А
  • номинальное напряжение до 1000 В
  • диаметр контакта от 3мм до 5мм
  • Степень защиты: IP 50 и IP 67
  • Защита от случайного касания в разомкнутом состоянии уровня IP2X в разомкнутом состоянии
  • рабочая температура -40°/+140°C
  • Высокая химическая стойкость
  • 5000 циклов соединений
  • 3 размера с наружным диаметром от 12мм до 18мм
  • Контакты под пайку, обжим и резьбовое крепление.



Скачать каталог Single Power Connector
