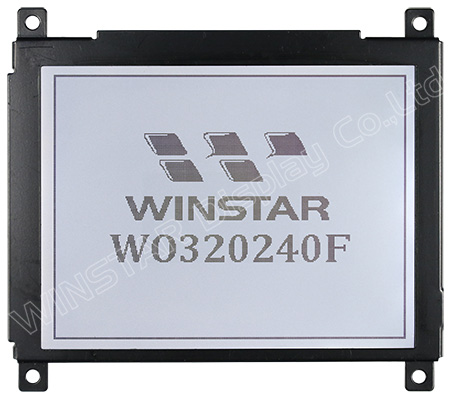

WO320240F 450WO320240F - монохромный графический COG ЖК-модуль с разрешением 320x240 пикселей. Данный ЖК-модуль работает на базе 2 драйверов IC UCi7701, и 1 драйвера IC UCi7702, с поддержкой 6800, 8080 параллельного интерфейса, а рабочий цикл – 1/240. Доступны версии с формирователем отрицательного напряжения, а так же температурной компенсации. WO320240F серия обладает идентичными габаритами, видимой и полезной площади, что и у серии WO320240G, и является его полным аналогом, так как имеет одинаковые: размер, разводку и интерфейс. Напряжение питания Vdd~Vss составляет 3.3 и 5V.
Рабочая температура модуля: -20℃ к +70℃,а температура хранения-30℃ к +80℃. Индикатор WO320240F доступен в варианте FSTN (позитивный) c белой LED подсветкой и трансфлективным поляризатором.

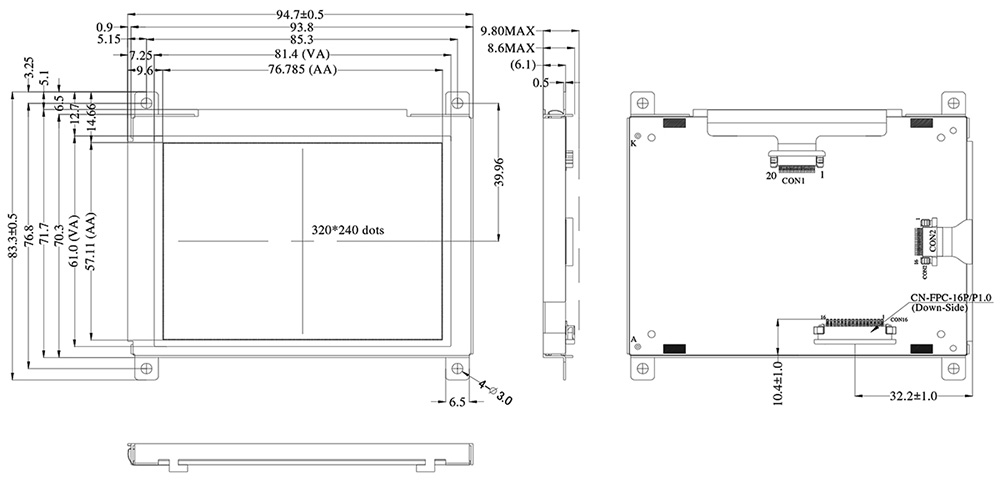

O320240F Измерения
Разрешение 320x240
Габариты 94.7 x 83.3 x 9.8max mm
Видимая область 81.4 x 61.0 mm
Активная область 76.785 x 57.11 mm
Размер пикселя 0.223 x 0.225 mm
Шаг пикселя 0.238 x 0.24 mm
Тип LCD FSTN Позитивный Трансфлективный
Duty 1/240
Тип подсветки на 6 часов
IC LED, Белый
Интерфейс UCi7701*2+UCi7702*1

WO320240F 1000
