WEN025664B -CTP – это 5.5" дюймовый графический OLED дисплей с платой, с емкостной сенсорной тач панелью и монтажными отверстиями. Разрешение данного индикатора составляет 256x64 точки и сделан на базе контроллера IC SSD1322 c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и 3-х/4-х жильногоSPI интерфейса. Напряжение логики дисплея 3V, а рабочий цикл 1/64; значение тока при засвете 50% площади индикатора составляет 240mA @3VDD (типичное значение). Встроенный контроллер IC емкостной сенсорной панели –GT911 с поддержкой I2C интерфейса. Распознавание касания 1 пальца, без поддержки мультитач. Дисплей имеет глянцевое покрытие.
Индикатор имеет печатную плату на модуле, которая подходит для клиентов, использующих проводное соединение; заказчикам не нужно разрабатывать дополнительную печатную плату. Кроме того, мы интегрировали схему VCC на печатную плату, чтобы упростить работу с питанием индикатора.
OLED дисплей WEN025664B – CTP с платой, с емкостной сенсорной панелью и крепежной рамкой идеально подходит для применения в таких областях как: “умный дом”, POS системы, Облачных/IoT системах, умных устройствах, автомобилестроении, коммуникационных системах, медицинских устройствах и т.д.
Данный дисплей может работать при температурах от -20 °С до +70 °С; а температура хранения - от -30 °С до +80 °С.

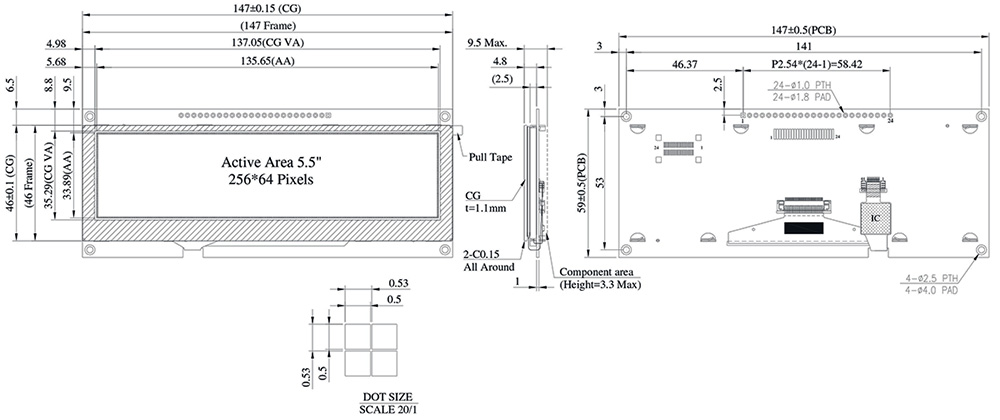

WEN025664D-CTP | Измерения |
---|---|
Разрешение | 256 × 64 точек |
Габариты | 147.0 × 59 × 4.8 mm |
Активная область | 135.65 × 33.89 mm |
Размер пикселя | 0.5 × 0.5 mm |
Шаг пикселя | 0.53 × 0.53 mm |
Матрица | Пассивная OLED |

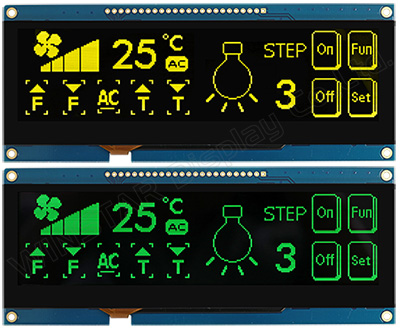

Цвет дисплея | Зеленый / Желтый |
Рабочий цикл | 1/64 Duty |
OLED IC | SSD1322 |
OLED Интерфейс | 6800, 8080, SPI |
Диагональ | 5.5 дюйма |
CTP IC | GT911 |
точка обнаружения | 1 |
CTP Интерфейс | I2C |
Поверхность | Глянцевая |
