В данной статье мы рассмотрим разъемы ODU Mini-Snap, ODU
AMC и AMC High-Density, предназначенные для передачи данных на больших скоростях по стандартам USB, Ethernet, HDMI.

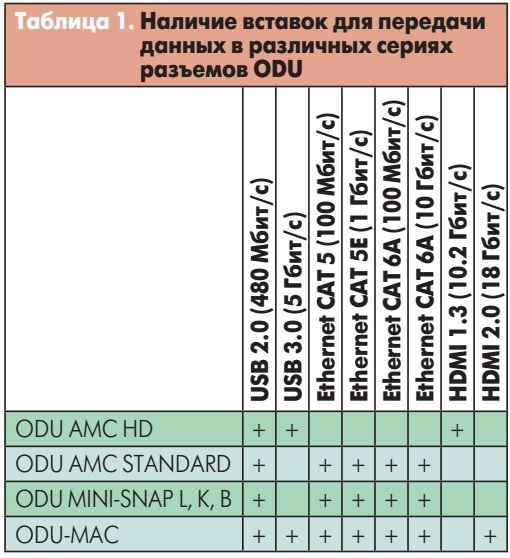

Компания ODU, имея богатый практический опыт работы в отрасли, ­начиная с 1942 года, зарекомендовала себя в качестве одного из ведущих мировых поставщиков электрических соединителей и соединительных систем. Разъемы ODU обеспечивают надежную передачу энергии, сигналов, данных и применяются во многих областях: медицинской и военной отраслях, системах безопасности, энергетической и промышленной электроники, измерительной технике, системах тестирования и автомобильной техники. Вставки, используемые в цилиндрических разъемах ODU, охватывают весь спектр проводной высокоскоростной передачи данных (см.табл. 1).

tabl1

Стоит отметить, что с учетом высокого качества исполнения, компактности, надежности соединений и стабильности при работе в жестких условиях, данные соединители применяются в основном в приборах с повышенными требованиями по надежности. В сериях ODU Mini­Snap и ODUAMC используются одинаковые вставки для передачи данных в отличие от ODU AMC HD, где предусмотрены вставки с повышенной плотностью контактов, за счет чего достигается миниатюризация разъема, а соответственно и всего прибора. Разъемы для военного применения ODU AMC подразделяются на:

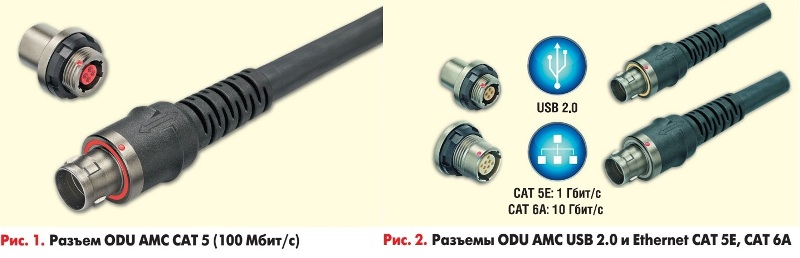

• ODU AMC Standard Push­Pull (с защелкой) (рис. 1);

• ODU AMC Standard Break­Away

(разрывные) (рис. 2);

risu1 2

• ODU AMC Easy­Clean (с простойочисткой);

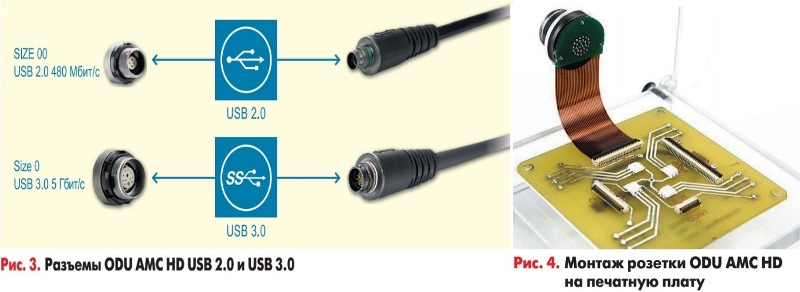

• ODU AMC High­Density (разъемы с высокой плотностью контактов со вставками USB, см. рис. 3); Разъемы ODU AMC имеют такие основные характеристики:

• соответствие военным стандартам, в частности, MIL­STD­810F;

• свыше 5 000 циклов соединений;

• Push­Pull­защелка или система аварийного отсоединения Break­Away;

• черный небликующий корпус;

• материал корпуса: алюминиевый сплав (ODU AMC), латунь (ODU AMC HD);

• снижение веса до 60% для ODU AMC по сравнению с ODU MINI­SNAP;

• уровень защиты IP68 и IP69;

• стойкость к солевому туману;

• температурный диапазон: –51…+125 °C;

• совмещенное цветовое и механическое кодирование;

• отличное экранирование (360°);

• соединение вслепую;

• контакты под пайку проводом и на плату;

• количество контактов от 3 до 55. Компания ODU занимается также выпуском кабельных сборок по техническим заданиям клиентов. На рисунке 4 показан пример монтажа приборной розетки ODU AMC HD на гибкий печатный шлейф толщиной 0.3 мм.

risu 3 4

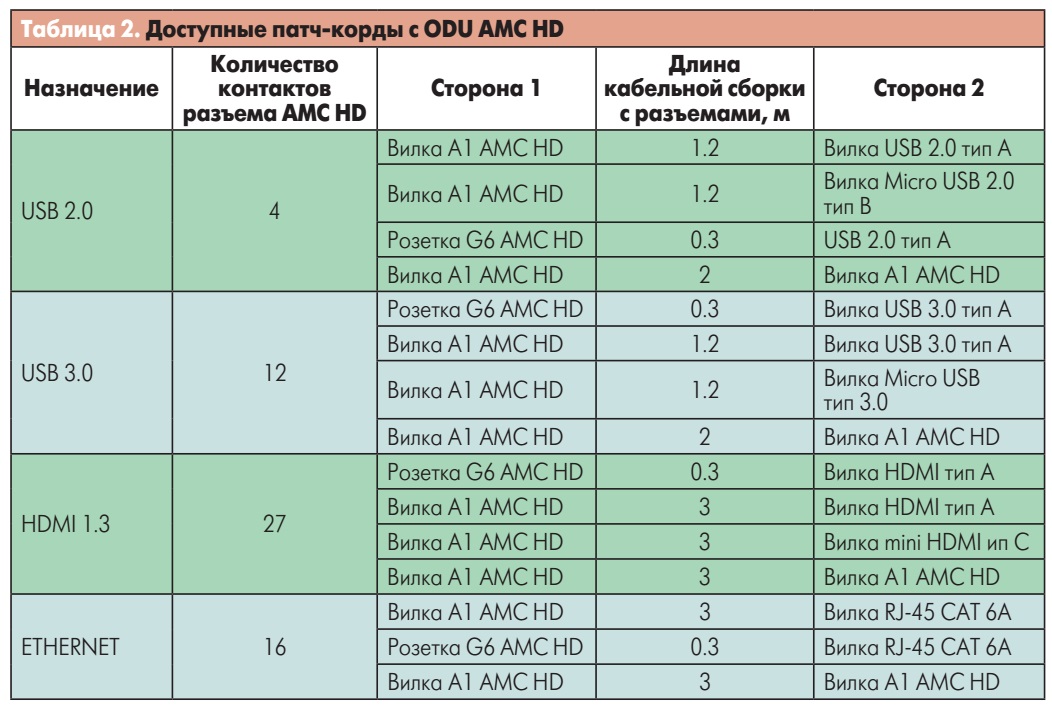

Также ODU предлагает своим заказчикам готовые патч­корды, модификации которых приведены в таблице 2.

tabl2

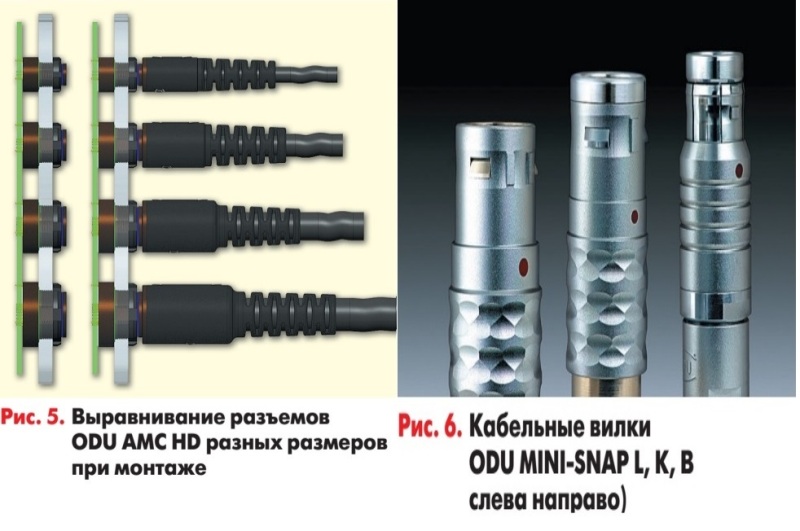

Блочные части разъемов ODU AMC HD имеют одинаковую высоту над уровнем корпуса для любого типоразмера данной версии, что позволяет одним ребром жесткости защитить от механических повреждений все разъемы на панели (рис. 5). Версия ODU AMC HD разработана не так давно, но в ассортименте уже доступны соединители с комбинированными вставками, к примеру 9­контактный USB 2.0+ Power и 12­контактный USB 3.0+ Power. Рассмотрим разъемы серии ODU Mini­Snap. Как уже говорилось ранее, в них используются те же вставки, что и в разъемах ODU AMC Standard, но по некоторым параметрам ODU Mini­Snap им уступают. Перечислим основные характеристики ODU Mini­Snap:

• Push­Pull­защелка или система аварийного отсоединения Break­Away;

• свыше 5 000 циклов соединений;

• уровень защиты IP50 и IP68;

• возможность кодирования;

• 4 стандартных ключа;

• температурный диапазон: –40…+120 °C;

• хромированный латунный корпус (опционально черный);

• соединение вслепую;

• контакты под пайку проводом и на плату, обжим.

Серия Mini­Snap подразделяется на версии L, K, B (рис. 6), которые разнятся между собой системой защелки и степенью защиты. Версия L — самое простое и экономичное решение с защитой IP50 и минимальным типоразмером с диаметром кабельной части 6.4 мм. В версиях K и B предусмотрены дополнительные элементы конструкции для механической защиты защелки. Версия B имеет наименьшие габариты среди всего семейства ODU Mini­Snap с уровнем защиты IP68, а версия K, благодаря уровню защиты IP68, усиленной конструкции защелки, наличию разрывных разъемов и сертифицированных вставок для передачи данных, активно используется в аппаратуре специального назначения.

risy 5 6

Таким образом, каждая из версий разъемов серий ODU AMC и Mini­Snap имеет свои конструктивные особенности и электрические параметры, которые смогут удовлетворить любые технические задачи вашего устройства. Все вышеперечисленные разъемы со вставками для скоростной передачи данных имеют соответствующие сертификаты. Более детальную информацию можно получить, обратившись в ООО «РТ Электроникс»:
