Силовые модули
V10PN50 и V15PN50 – новые силовые миниатюрные 50V диоды от Vishay Компания Vishay Intertechnology выпустила новые диоды Шоттки с высокими прямыми токами до 15 А для V15PN50 и до 10 А для V10PN50 в низкопрофильном корпусе TO-277A (SMPC). Новые выпрямительные диоды обеспечивают низкое падение напряжения и высокую плотность тока. Основные преимущества: Низкое падение напряжения в режиме прямого тока до 0,4 В при 10 А и 125ºC, что обеспечивает низкие потери и высокую эффективность; Низкопрофильный корпус TO-277A (SMPC) – высота до 1,1 мм; Максимальная рабочая температура перехода 150 ºC; Технология Trench MOS Шоттки; уровень MSL 1, J-STD-020; соответствует директиве RoHS 2011/65/E; без галогенов JEDEC JS709A . Основные параметры: Наименование If (A) Vrrm (В) Vf (тип.) при If и Tj Ifsm (A) Tj (макс) (°C) Vf (В) If (A) Ta (°C) V10PN50 10 50 0.40 10 125 180 150 V15PN50 15 50 0.41 15 125 200
Серия | Корпус | Схема | VDRM/VRRM (V) Range |
IT(AV) (A) |
TC (°C) |
ITSM @ 50 Hz (A) |
ITSM @ 60 Hz (A) |
VTM @ 25 °C Range |
TJ (°C) |
Заказать |
VSK.500-..PbF | Super MAGN-A-Pak | Два тиристора последовательно включенные | 500 | - 40 to 130 | ||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK.430..PbF | Два тиристора последовательно включенные | 1600 - 2000 | 430 | 82 | 15,7 | 16,4 | 1,65 | - 40 to 150 | ||
VSKT152/04PbF | INT-A-Pak | Два тиристора последовательно включенные | 400 | 150 | 4000 | 4200 | 1,48 | |||
VSK.430..PbF | Super MAGN-A-Pak | тиристор/диод последовательное включение, схема положительного контроля | 1600 - 2000 | 430 | 82 | 15.7 | 16.4 | 1.65 | - 40 to 150 | |
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||

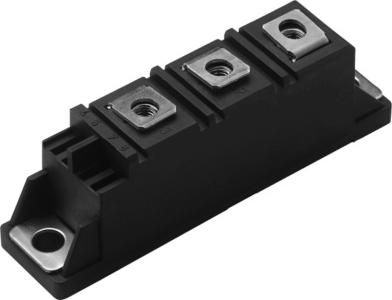

VSK.26 | AAP (TO-240AA) | тиристор/диод с общим катодом | 400 - 1600 | 27 | 85 | 400 | 420 | 1.95 | ||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK.26.. | AAP GEN VII (TO-240AA) | тиристор/диод с общим катодом | 1.65 | - 40 to 125 | ||||||
VSK.26 | AAP (TO-240AA) | Два тиристора последовательно включенные | 1.95 | |||||||
VSK.26.. | AAP GEN VII (TO-240AA) | тиристор/диод последовательное включение, схема отрицательного контроля | 1.65 | - 40 to 125 | ||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
Два тиристора последовательно включенные | ||||||||||
VSK.26 | AAP (TO-240AA) | тиристор/диод последовательное включение, схема отрицательного контроля | 1.95 | |||||||
VSK.41.., VSK.56.. | AAP GEN VII (TO-240AA) | тиристор/диод последовательное включение, схема отрицательного контроля | 400 - 1600 | 45 | 85 | 850 | 890 | 1.81 | - 40 to 125 | |
VsK.41 | AAP (TO-240AA) | тиристор/диод с общим катодом | ||||||||
Два тиристора последовательно включенные | ||||||||||
Vsku/V41 | Два тиристора схема с общим анодом | |||||||||
VSK(U, V)41.., VSK(U, V)56.. | AAP GEN VII (TO-240AA) | Два тиристора схема с общим катодом | 1.8 | |||||||
Два тиристора схема с общим анодом | ||||||||||
VSK.41.., VSK.56.. | тиристор/диод с общим катодом | |||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
Два тиристора последовательно включенные | ||||||||||
Vsku/V41 | AAP (TO-240AA) | Два тиристора схема с общим катодом | ||||||||
VsK.41 | тиристор/диод последовательное включение, схема положительного контроля | 1.8 | ||||||||
54-94-104MT..KPbF | MT-K | трехфазный тиристорный мост | 800 - 1600 | 50 | 80 | 390 | 410 | 2.68 | - 40 to 125 | |
T..RIA | T-MODULE | Single SCR | 100 - 1200 | 70 | 1310 | 1370 | 1.60 | |||
VSK.41.., VSK.56.. | AAP GEN VII (TO-240AA) | Два тиристора последовательно включенные | 400 - 1600 | 60 | 85 | 1200 | 1256 | 1.7 | - 40 to 125 | |
VSK.56 | AAP (TO-240AA) | тиристор/диод последовательное включение, схема отрицательного контроля | 1310 | 1370 | 1.54 | |||||
VSK.41.., VSK.56.. | AAP GEN VII (TO-240AA) | тиристор/диод последовательное включение, схема положительного контроля | 1200 | 1256 | 1.7 | |||||
тиристор/диод с общим катодом | ||||||||||
VSK(U, V)41.., VSK(U, V)56.. | Два тиристора схема с общим катодом | |||||||||
VSK.56 | AAP (TO-240AA) | Два тиристора последовательно включенные | 1310 | 1370 | 1.54 | |||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
тиристор/диод с общим катодом | ||||||||||
VSK(U, V)41.., VSK(U, V)56.. | AAP GEN VII (TO-240AA) | Два тиристора схема с общим анодом | 1200 | 1256 | 1.7 | |||||
T..RIA | T-MODULE | Single SCR | 100 - 1200 | 70 | 70 | 1660 | 1740 | 1.55 | ||
VSK(U, V)71..PbF, VSK(U, V)91..PbF | AAP (TO-240AA) | Два тиристора схема с общим катодом | 400-1600 | 75 | 85 | 1665 | 1740 | 1.59 | - 40 to 125 | |
Два тиристора схема с общим анодом | ||||||||||
VSK.71 | тиристор/диод последовательное включение, схема отрицательного контроля | |||||||||
VSKU71.., VSKV71.. | AAP GEN VII (TO-240AA) | Два тиристора схема с общим анодом | 1300 | 1360 | 1.72 | |||||
VSK.71.. | тиристор/диод с общим катодом | |||||||||
Два тиристора последовательно включенные | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK.71 | AAP (TO-240AA) | Два тиристора последовательно включенные | 1665 | 1740 | 1.59 | |||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK.71.. | AAP GEN VII (TO-240AA) | тиристор/диод последовательное включение, схема отрицательного контроля | 1300 | 1360 | 1.72 | |||||
VSK.71 | AAP (TO-240AA) | тиристор/диод с общим катодом | 1665 | 1740 | 1.59 | |||||
VSKU71.., VSKV71.. | AAP GEN VII (TO-240AA) | Два тиристора схема с общим катодом | 1300 | 1360 | 1.72 | |||||
T..RIA | T-MODULE | Single SCR | 100 - 1200 | 90 | 70 | 1780 | 1870 | 1.55 | - 40 to 125 | |
54-94-104MT..KPbF | MT-K | трехфазный тиристорный мост | 800 - 1600 | 90 | 80 | 950 | 1000 | 1.55 | ||
VSKU91.., VSKV91.. | AAP GEN VII (TO-240AA) | Два тиристора схема с общим катодом | 400 - 1600 | 95 | 85 | 2000 | 2094 | 1.73 | - 40 to 125 | |
VSK.91.. | тиристор/диод с общим катодом | |||||||||
VSKU91.., VSKV91.. | Два тиристора схема с общим анодом | |||||||||
VSK.91.. | Два тиристора последовательно включенные | |||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
VSK.91 | AAP (TO-240AA) | Два тиристора последовательно включенные | 1785 | 1870 | 1.58 | |||||
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
тиристор/диод с общим катодом | ||||||||||
54-94-104MT..KPbF | MT-K | трехфазный тиристорный мост | 800 - 1600 | 100 | 80 | 1130 | 1180 | 1.53 | - 40 to 125 | |
VSK.105.. | AAP GEN VII (TO-240AA) | тиристор/диод последовательное включение, схема положительного контроля | 400 - 1600 | 105 | 85 | 2000 | 2094 | 1.8 | - 40 to 130 | |
тиристор/диод с общим катодом | ||||||||||
VSKU105.., VSKV105.. | Два тиристора схема с общим катодом | |||||||||
VSKU/V105 | AAP (TO-240AA) | Два тиристора схема с общим анодом | 1785 | 1870 | 1.64 | |||||
VSK.105..PbF | Два тиристора последовательно включенные | |||||||||
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
тиристор/диод с общим катодом | ||||||||||
VSK.105.. | AAP GEN VII (TO-240AA) | Два тиристора последовательно включенные | 2000 | 2094 | 1.8 | |||||
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
VSKU105.., VSKV105.. | Два тиристора схема с общим анодом | |||||||||
VSK.136..PbF | INT-A-Pak | Два тиристора последовательно включенные | 400 -1600 | 135 | 85 | 3200 | 3360 | 1.57 | - 40 to 125 | |
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK..142..PbF | INT-A-Pak | Два тиристора последовательно включенные | 400 - 1600 | 140 | 85 | 4500 | 4712 | 1.55 | - 40 to 125 | |
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK.162..PbF | INT-A-Pak | Два тиристора последовательно включенные | 400 - 1600 | 160 | 85 | 4870 | 5100 | 1.54 | - 40 to 125 | |
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
VSK.170.. | Magn-A-Pak | тиристор/диод с общим катодом | 1600 | 170 | 85 | 5100 | 5350 | 1.6 | - 40 to 130 | |
Два тиристора последовательно включенные | ||||||||||
Два тиристора схема с общим катодом | ||||||||||
Два тиристора схема с общим анодом | ||||||||||
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
тиристора/диод схема с общим катодом | ||||||||||
VSK.250.. | Magn-A-Pak | Два тиристора последовательно включенные | 1600 | 250 | 85 | 8500 | 8900 | 1.44 | - 40 to 130 | |
Два тиристора схема с общим катодом | ||||||||||
Два тиристора схема с общим анодом | ||||||||||
тиристор/диод последовательное включение, схема отрицательного контроля | ||||||||||
тиристор/диод последовательное включение, схема положительного контроля | ||||||||||
тиристора/диод схема с общим катодом | ||||||||||
тиристор/диод с общим катодом |
Part No. | Type | IT(AV) (A) | VRRM/ VDRM (V) | TJ max (°C) | Заказать | |||
VSKCS401/045 | Schottky Rectifier | 400 | 45 | 175 | ||||
VSKCS403/100 | Schottky Rectifier | 400 | 100 | 175 | ||||
VSKCS408/060 | Schottky Rectifier | 400 | 60 | 150 | ||||
VSKCS440/030 | Schottky Rectifier | 400 | 30 | 150 | ||||
VSKDS220/030 | Schottky Rectifier | 110 | 30 | 150 | ||||
VSKDS400/045 | Schottky Rectifier | 200 | 45 | 150 | ||||
VSKDS401/045 | Schottky Rectifier | 200 | 45 | 175 | ||||
VSKDS403/100 | Schottky Rectifier | 200 | 100 | 175 | ||||
VSKDS408/060 | Schottky Rectifier | 200 | 60 | 150 | ||||
VSKDS440/030 | Schottky Rectifier | 220 | 30 | 150 | ||||
VSKJS440/030 | Schottky Rectifier | 440 | 30 | 150 |
