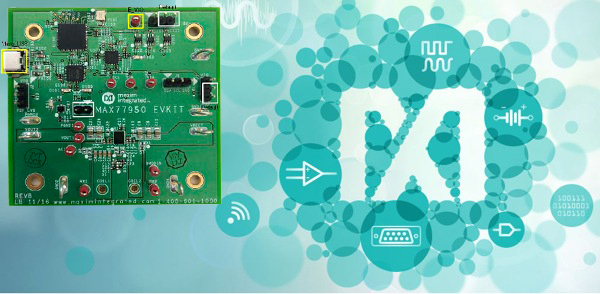

adafruit 421Компания Maxim Integrated представила MAX77950EVKIT# - оценочный набор в основе которого лежит микросхема двух режимного беспроводного приемника энергии MAX77950. Данный чип наилучшим образом соответствует всем требованиям спецификации необходимых для коммуникационных протоколов с низким энергопотреблением WPC v1.2 и PMA SR1 v2.0. Устройство в своей работе, использует индукции ближнего поля в сочетании с WPC (Wireless Power Consortium) или PMA (Power Matters Alliance) передатчиком и обеспечивает мощность на выходе до 12 Вт.
Микросхема дает возможность получать пакеты энергии, которые точно соответствуют спецификации WPC, так же в ней присутствует схема измерения напряжения во всем диапазоне нагрузок. В режиме PeerPower (которую имеет чип) микросхема может работать как передатчик, тем самым обеспечивается передача мощности другому одно ранговому устройству через внутри диапазонную связь ASK.Взаимодействие MAX77950 с прикладным процессором осуществляется через интерфейс I2C, через него считывается сигналы предупреждений и статус передачи энергии.

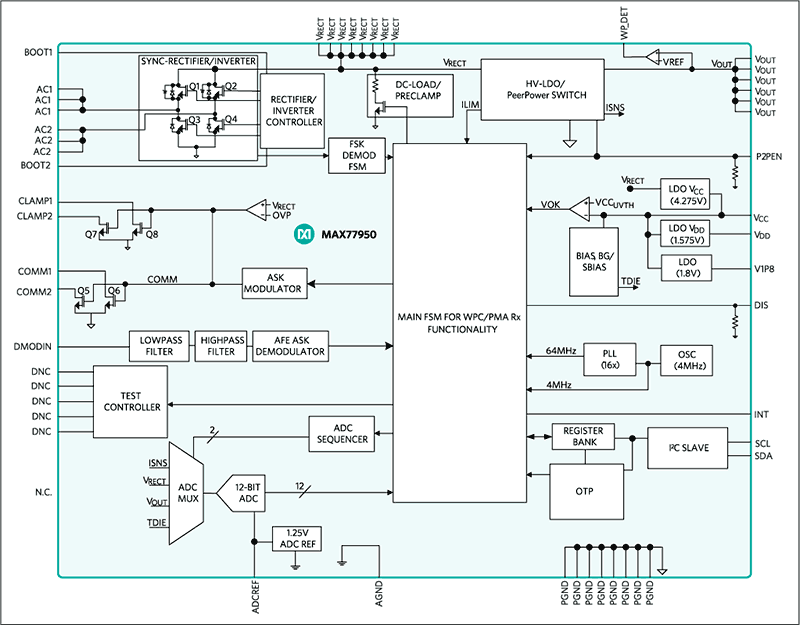

MAX77950EVKIT 2lShema
С оценочным набором поставляется планарная катушка, с помощью которой обеспечивается беспроводная передача или прием энергии, а также ПО под Windows, для возможности работы с графическим интерфейсом пользователя (GUI) для оценки функций устройства.Катушка приемника соединена через синхронный выпрямитель, выход которого подключен к прецизионному LDO стабилизатору.
MAX77950EVKIT# найдет свое применение в портативных медиа плеерах, медицинских приложениях, смарт часах, планшетах и.т.д.

Отличительные особенности:

  • готовый оценочный комплект с катушкой приемника;
  • несколько тестовых точек для измерения входного напряжения (VOUT), выпрямленного выходного напряжения (VRECT) и AC напряжения;
  • программное обеспечение графического интерфейса пользователя (GUI) для многофункционального тестирования;
  • светодиодная индикация для контроля работы;
  • соответствие RoHS;
  • проверенная компоновка печатной платы;
