MAX12900 от Maxim Integrated

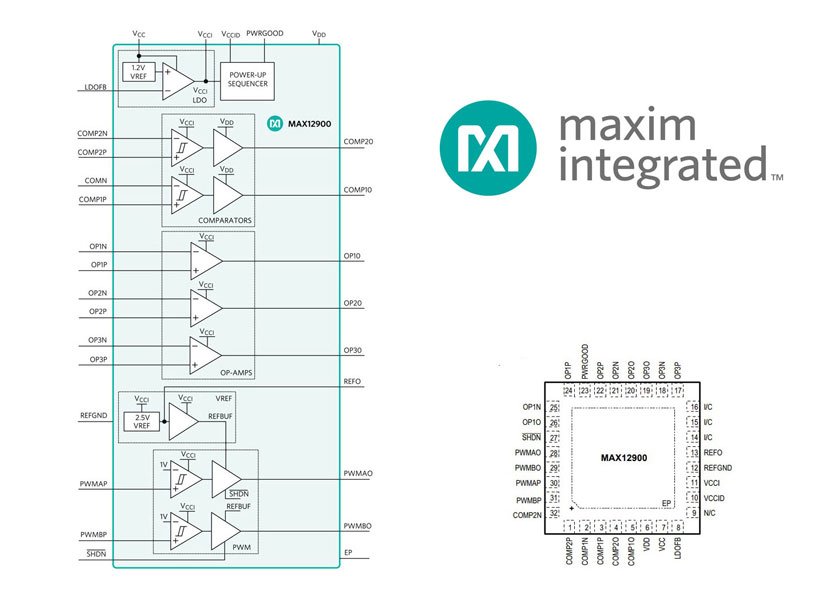

mikrosxema11Компания Maxim Integrated представила новую специализированую интегральную микросхему MAX12900,с набором функциональных узлов для реализации формирователя сигнала токовой петли 4-20 мА.Микросхема включает в себя линейный стабилизатор с широким входным напряжением, а так же два канала для нормализации входного ШИМ сигнала, два малопотребляющих операционных усилителя с малым смещением и автокоррекцией, секвенсор питания с выходом «power good». Кат же в нее включены источник опорного напряжения с низким энергопотреблением, и два компаратора для дополнительной диагностики.
Микросхема MAX12900 может с легкостью реализовать на её базе схему преобразователя ШИМ синала (от микроконтроллера) в сигнал токовой петли 4-20 мА.
Реализация схемы формирователя с добавлением модулированного токового сигнала (HART или Foundation Fieldbus) достигается за счет аналоговых цепей на базе встроенных усилителей, а также нескольких внешних компонентов.

DVcrN9dWkAEor9X

Параметры:

  • широкий диапазон входных напряжений: 4…36 В;
  • низкое энергопотребление: 170 мкА (typ);
  • высокая линейность: 0.01% (max);
  • прецизионный ИОН: 10 ppm/°C (max);
  • рабочий температурный диапазон: -40…125°C;
  • миниатюрный корпус: 5×5×0.8 мм, TQFN32.
