малошумящий усилитель BGA123L4 от Infineon

SputnikiInvКомпания Infineon разработала новый малошумящий усилитель (LNA) BGA123L4,который предназначен для повышения чувствительности навигационных приемников. LNA BGA123L4 имеет возможность значительно усиливать сигналы от всех существующих спутниковых группировок — GPS, GLONASS, Beidou и Galileo.Своё применение он нашел в таких приложениях как, носимые батарейные устройства Интернета вещей, где, как правило, применяется пассивная GPS/ГЛОНАСС-антенна.Всё это достигается благодаря высокому усилению 18.2 дБ и низкому уровню шума 0.75 дБ.
При питании 1,2 В потребляемая усилителем мощность может составить лишь 1,3 мВт, что в свою очередь помогает существенно увеличить время работы устройства от батарей. Напряжение питания лежит в диапазоне от 1,1 до 3,6 В при потребляемом токе 1,1 мА.

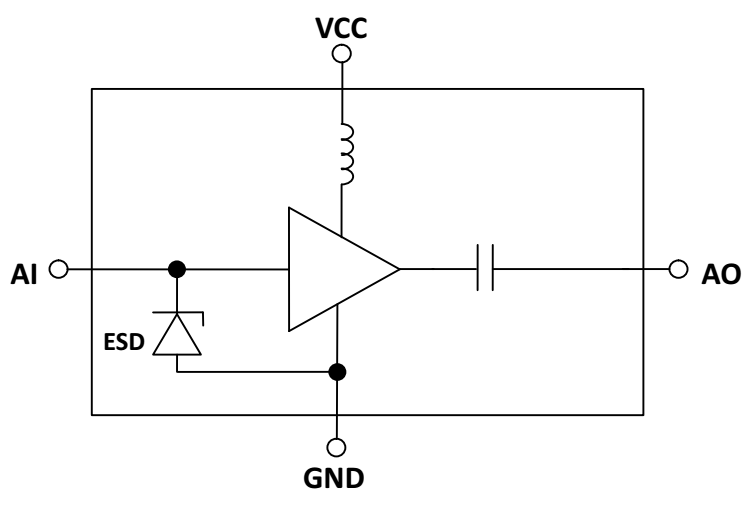

LNA имеет встроенную ESD-защиту до 2 кВ HBM ESD, и выпускается в миниатюрном корпусе 0.7×0.7×0.31 мм. Выход усилителя согласован на 50 Ом. Схема подключения требует лишь одного внешнего элемента — согласующей индуктивности 10 нГн на RF-входе.

345dgd

Технические характеристики

  • рабочие частоты 1550…1615 МГц;
  • ультранизкий ток потребления 1,1 мА;
  • широкий диапазон питания 1,1…3,6 В;
  • высокое усиление 18,2 дБ;
  • уровень шума 0.75 дБ;
  • защита 2 кВ HBM ESD;
  • миниатюрный корпус 0,7×0,7×0,31 мм.
