article 0 165956F1000005DC 595 634x476Texas Instruments представила новый чип PGA460, который используется для улавливания и нормализации отраженного сигнала на расстояниях до 11 метров. Микросхема PGA460 – это комбинированная Система на кристалле, включающая в себя драйвер УЗ-преобразователя, приемник отраженного сигнала и сигнальный процессор для обработки эхо-сигнала. На одной микросхеме PGA460 можно собрать законченный ультразвуковой дальномер, подключив лишь первичный трансдьюсер и микроконтроллер для настройки режимов работы и отображения полученных результатов измерений.

Чип PGA460 так же может использоваться в различных датчиках измерения расстояния до объекта,и датчиках движения, например, в УЗ-парковочных радарах,датчиках открытия дверей,поиск препятствий для роботов, дронов,так же его можно использовать в бункерах для измерения уровня сыпучих материалов.

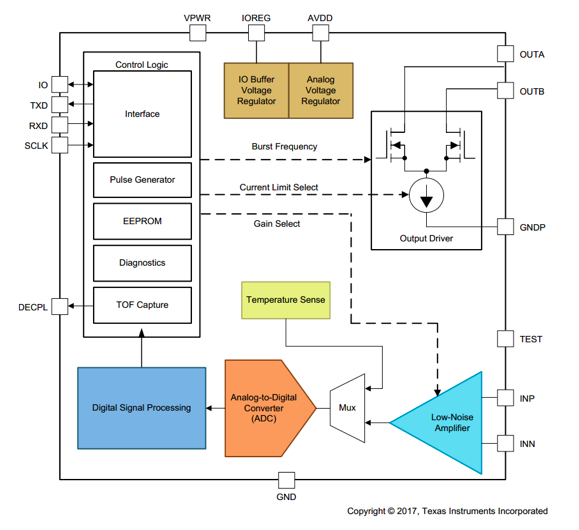

Драйвер содержит комплементарную пару мощных МОП-транзисторов, которые могут работать непосредственно на повышающий трансформатор УЗ-преобразователя.
Приемник сигнала предназначен для улавливания и нормализации отраженного сигнала. Он состоит из малошумящего усилителя с программируемым усилением и аналого-цифрового преобразователя.

Все необходимые вам параметры легко настраиваются через карту регистров в EEPROM.Чип PGA460 оснащен служебной функцией замеров параметров подключенного УЗ-преобразователя. Управляющий микроконтроллер может взаимодействовать с PGA460 с помощью стандартного UART или по специализированному интерфейсу «time-command» (TCI).

1703131

Основные характеристики микросхемы:

  • Дальность обнаружения до 11 м.
  • Рабочая частота приемопередатчика:30 – 80 или 180 – 480 кГц.
  • Напряжение питания цифро-аналоговой части – 3,3 или 5 В.
  • Напряжение питания силового каскада – до 28 В.
  • Выходной ток до 0,5 А.
  • Малошумящий приемник с программируемым (от 32 до 90 дБ) усилителем и АЦП.
  • Специализированный DSP для обработки эхо-сигнала.
  • EEPROM для быстрой инициализации при старте.
  • Встроенный термодатчик.
  • Корпус TSSOP-16.
  • Диапазон температур от -40 до +105°С.
  • Стандарт AEC-Q100.
