Компания Infineon представляет новые силовые интеллектуальные модули CIPOSTM Mini, это симбиоз силового каскада и блока управления с функционалом диагностики в одном корпусе.Эти приборы созданы специально для управления двигателями переменного тока мощностью от 300 Вт до 3 кВт.

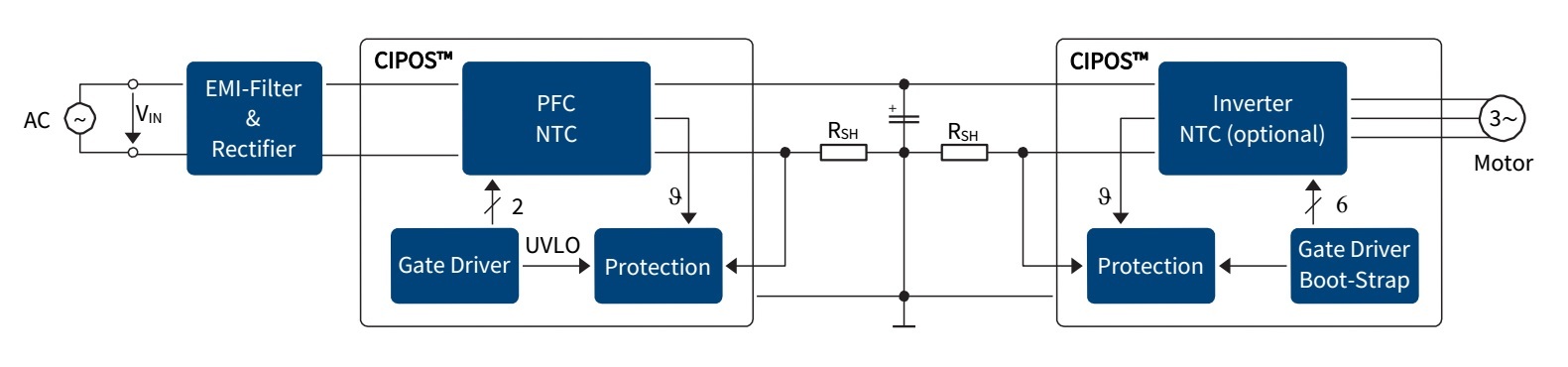

Силовая часть модуля сделана на IGBT и включает в себя топологии, среди которых 2-х и 3-х фазные Interleaved ККМ, трехфазный инвертор с каскадом ККМ и без, а также инвертор для вентильных реактивных двигателей. Диапазон рабочего тока от 4 до 30 А.
Так же модули оснащаются широким набором защит, включающим в себя защиту по току, от перегрева и от просадки напряжения питания. Во все приборы встроен термистор, который необходим для контроля температуры в процессе его работы. Встроенные Bootstrap цепочки позволяют сократить количество элементов обвязки и сэкономить место на плате.
Конструкция корпусов модулей разработана в соответствии с требованиями к изоляции и теплопроводности, предъявляемыми при разработке компактных приводов электродвигателей.Так же корпус компонента позволяет реализовать управление с безопасным уровнем электромагнитных помех. Приборы выпускаются в корпусах MDIP-24 в исполнении Full Pack или же в варианте с DCB подложкой.

24422xn

Особенности модулей CIPOS Mini

  • диапазон рабочего тока от 4 А до 30 А;
  • диапазон мощностей нагрузки от 300 Вт до 3 кВт;
  • изолированный корпус;
  • частота коммутации до 20 кГц для инвертора и до 60 кГц для ККМ;
  • интегрированные IGBT линеек RC (Reverse Conducting)/ TRENCHSTOPTM;
  • интегрированный драйвер управления, который изготовленный по технологии SOI (Silicon-on-insulator), что обеспечивает повышенную стойкость dv/dt;
  • совместимость с логическими уровнями управления 3,3 В и 5 В;
  • вывод индикации ошибки Fault;
  • защита от пониженного напряжения питания.
