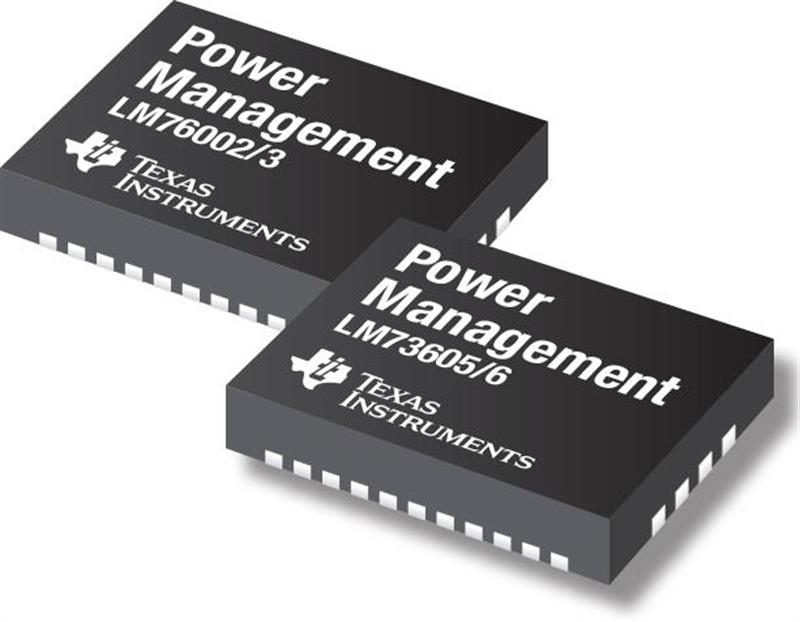

LM73605 Chip Shot 12Feb18 popupTexas Instruments представила два семейства синхронных DC/DC-преобразователей с широким входным диапазоном и лидирующими показателями по электромагнитным помехам и температурным характеристикам.
Высокоинтегрированные понижающие стабилизаторы LM73605/6 (на 5 и 6 А) и LM76002/3 (на 2,5 и 3,5 А) имеют оптимизированную распиновку и лучший в данном классе температурный коэффициент. Компоненты призваны упростить процесс получения соответствия нормам по электромагнитным помехам и повысить надёжность схем в промышленных и автомобильных блоках питания.
Стабилизаторы LM73605/6 с входом 3,5..36 В и LM76002/3 с 3,5..60 В с запасом соответствуют автомобильным требованиям CISPR 25 Class 5. Задаваемая частота переключения компонентов может устанавливаться на уровне выше диапазона АМ (для исключения помех и уменьшения выходных фильтрующих цепей), и ниже его (для оптимизации КПД).
Компактный корпус QFN обладает сверхнизким температурным коэффициентом 7,1 ºC/Вт, что способствует повышению надёжности. Компоненты в данном корпусе позволяют осуществлять оптический контроль качества после процесса пайки, что упрощает производство. Оптимизированное расположение выводов повышает гибкость при проектировании платы, способствует улучшению отвода тепла, а это ведёт к снижению эмиссионного и кондуктивного излучения.
Ключевые особенности стабилизаторов LM73605/6 и LM76002/3: входное напряжение до 60 В, КПД до 92 % (при входе 12 В, выходе 5 В и частоте переключения 500 кГц); очень малый ток собственного потребления 15 мкА.
