Компания Infineon выпустила серию MEMS-микрофонов, выполненных по технологии «dual backplate», которая предусматривает внутреннюю двойную симметричную структуру, подобную применяемой в студийных электректных микрофонах.

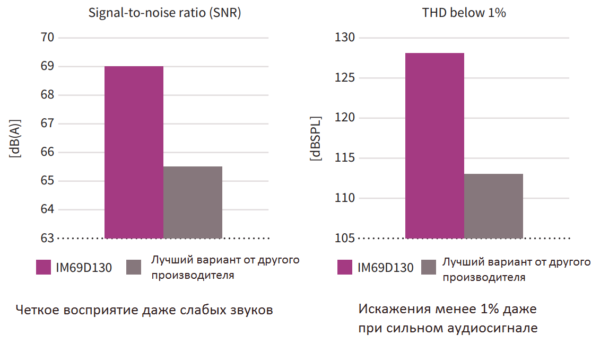

Благодаря оригинальной конструкции, разработчикам удалось достичь лучшего результата в своем классе по параметру сигнал/шум (69 дБ(A) SNR). С практической точки зрения, это означает увеличенную вдвое дальность по сравнению с конкурирующими решениями. Динамический диапазон микрофонов достигает 105 дБ. Искажения сигнала не превышают 1% даже при уровне источника звука равного 128 дБ SPL, что примерно равно пиковой громкости на рок-концерте.

im69d13 competitiors 600x344

Микрофоны имеют ровную АЧХ, начиная с частоты 28 Гц (-3 дБ) и высокую повторяемость характеристик, что позволяет применять их для активного шумоподавления и в системах с направленным приемом. Выходной сигнал микрофонов представляет собой цифровой однобитный PDM-поток (внешний CLK до 3,3 МГц).

Особенности IM69D130V01XTSA1

  • отношение сигнал/шум 69 дБ(A);
  • искажения менее 1% при 128 дБ SPL;
  • максимальная перегрузочная способность 130 дБ SPL AOP;
  • выходной PDM-интерфейс с групповой задержкой 6 мкс @ 1 кГц;
  • низкий разброс по чувствительности (-36 ±1 дБ) и фазовой ошибке (±2°);
  • граничная частота 28 Гц;
  • ток потребления 980 мкА (300 мкА в режиме low-power).

Микрофон IM69D120V01XTSA1 предназначен для систем с 16-битным динамическим диапазоном и имеет меньшую по сравнению с IM69D130V01XTSA1 перегрузочную способность 120 дБ SPL AOP, но большую чувствительность.
