Компания MEAN WELL расширила предложение источников питания для промышленной автоматизации, выпустив новое семейство DC/DC-конверторов для установки на монтажную рейку.

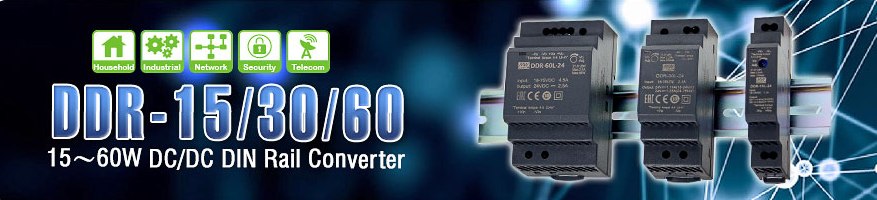

20180208 011533DDRseries en

Новое семейство в настоящий момент представлено тремя сериями: DDR-15, DDR-30 и DDR-60 номинальной мощностью, соответственно, 15, 30 и 60 Вт. Производитель также клятвенно заверяет, что уже в ближайшее время разработает и начнет выпуск серий на 120 и 240 Вт.
Новые источники питания призваны дополнить широкую линейку преобразователей постоянного тока, предлагаемую MEAN WELL разработчикам систем промышленной автоматизации. До сего дня в линейке компании были модульные источники питания в корпусе для SMD-монтажа номиналом 1 Вт, для однорядного THT-монтажа номиналами 1-5 Вт, для двухрядного THT-монтажа номиналами от 0,5 до 60 Вт, в стандартном промышленном форм-факторе DIP half-brick с охлаждением через основание корпуса – от 75 до 150 Вт, в открытом исполнении на печатной плате мощностью от 5 до 60 Вт, в защитном кожухе (без IP) – на номиналы от 30 до 1000 Вт.
Пришло время к столь солидному ассортименту добавить преобразователи для монтажа на DIN-рейку. Появление данных устройств оправдано трендом на миниатюризацию и повышение плотности монтажа устройств промышленной автоматизации, когда в одном шкафу может сосредотачиваться большое количество устройств с разными номиналами напряжения питания постоянного тока. Появление новых DC/DC-преобразователей совместно с AC/DC-конвертерами, смонтированными на одной рейке, позволит «элегантно» решить задачу питания таких систем, а также обеспечить дополнительную гальваническую развязку. Кстати, в ассортименте MEAN WELL имеется также солидный набор из 11 семейств AC/DC-преобразователей для монтажа на DIN-рейку включающих 43 серии с различным функционалом и на номинальные мощности от 10 до 960 Вт.

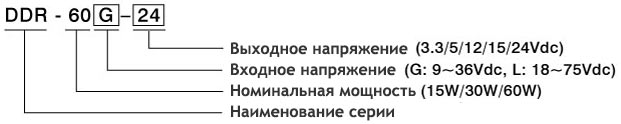

DDR new dc dc din rail power supplies 1

Новые преобразователи DDR-15, DDR-30 и DDR-60 на входе подключаются к питающей шине с напряжением 9~36 (тип G) или 18~75 В (тип L) постоянного тока, ряд выходных напряжений представлен моделями на 3.3, 5, 12, 15, 24 и 48 В. Регулировка выходного напряжения возможна в диапазоне ±10% с помощью встроенного ступенчатого регулятора (SVR). КПД устройств достигает 92%. Набор стандартных защит включает защиты от к.з., перегрузки, перенапряжений, неправильной полярности подключения и падения напряжения питающей шины. Устройства имеют усиленную изоляцию между входной и выходной цепями (4 кВ). Выполненные в тонких компактных корпусах из негорючего пластика DDR-15, DDR-30 и DDR-60 охлаждаются путем естественной циркуляции воздуха без принудительного обдува, предназначены для эксплуатации в температурном диапазоне от -40 до +85 °C. Производитель позаботился о необходимой сертификации приборов (см. спецификации) по электромагнитной совместимости и электробезопасности.

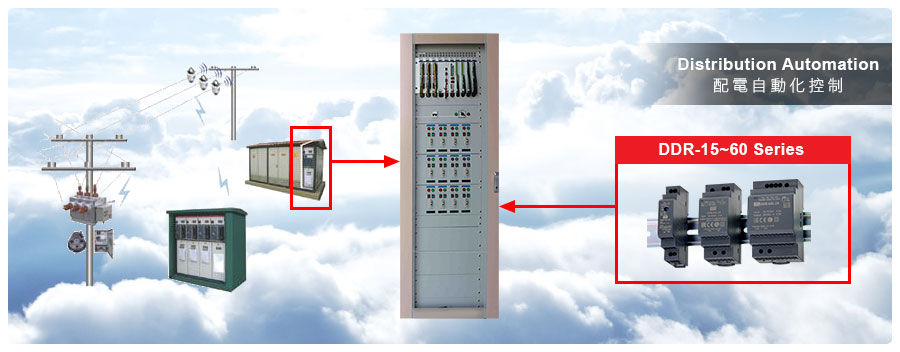

20180208 110824application DDRseries

При расчетном значении MTBF более 611 тыс. часов производитель дает гарантию на новые источники питания 3 года. Типовые приложения для использования DDR-15, DDR-30 и DDR-60 включают регуляторы напряжения для аккумуляторных батарей, дополнительная гальваническая развязка в системах промышленной автоматизации, системы бесперебойного питания постоянного тока и многие другие.
Некоторые основные характеристики DDR-15, DDR-30 и DDR-60:

  • Широкий диапазон преобразования напряжения 4:1
  • Широкий рабочий температурный диапазон -40~+85°C
  • Теплоотвод естественной конвекцией воздуха
  • Высокий КПД до 92%
  • Подстройка выходного напряжения (±10%) встроенным SVR
  • Встроенные защиты: от к.з., перегрузки, перенапряжений, неправильной полярности подключения и падения напряжения питающей шины
  • Усиленная изоляция: 4KVdc IP-OP
  • Светодиодная индикация статуса
  • Монтаж на DIN-рейку: TS-35/7.5 или TS-35/15
  • Сертификация по электробезопасности: CE / EAC
  • Габариты (W x H x D) / масса:
  • DDR-15 : 17.5 (1SU) x 90 x5 мм / 68 гр.
  • DDR-30:35 (2SU) x 90 x5 мм / 120 гр.
  • DDR-60:5 (3SU) x 90 x 54.5 мм / 216 гр.
