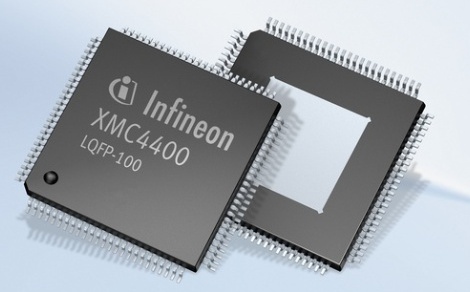

XMC4400 — микроконтроллеры Infineon c ШИМ высокого разрешения

1112334Серия микроконтроллеров XMC4400 совмещает в себе современную передовую периферию и популярное ядро Cortex-M4, работающее на частоте 120 МГц.
Одной из ключевых особенностей XMC4400 является ШИМ высокого разрешения с точностью 150 пс. Эта уникальная периферия особенно подходит для применений в цифровых преобразователях мощности, импульсных источниках питания, а также бесперебойных источниках питания.
В составе имеются модули Ethernet 10/100 Мбит, USB 2.0 host, Full-Speed OTG с PHY, 8-канальный DMA общего назначения и выделенные DMA для USB и Ethernet.
XMC4400 поддерживается средой разработки Dave 4, благодаря чему разработка ПО становится быстрой и удобной. Доступно множество примеров использования периферии на базе контроллеров XMC. Графические инструменты создания проектов DaveApps позволяют за считанные минуты настроить необходимую периферию.

Основные характеристики XMC4400

  • частота тактирования: 120 МГц;
  • память программ (FLASH) 512 кБайт;
  • оперативная память (SRAM) 80 кБайт;
  • General Purpose DMA до 8 каналов;
  • Event Request Unit;
  • Ethernet MAC 10/100 Mbit/s;
  • USB 2.0 host, Full-Speed OTG с интегрированным PHY;
  • MultiCAN до 1 MBit/s;
  • 4xUSIC, обеспечивающий 4 канала, используемых как UART, double-SPI, quad-SPI, IIC, IIS и LIN интерфейсы;
  • LED и Touch-Sense Controller;
  • 2×ADC12-bit, 8 каналов;
  • DAC 2 канала с 12-bit;
  • 2×CCU4;
  • 1×CCU8;
  • 4×HRPWM;
  • 2x(POSIF) для управления сервоприводом;
  • напряжение питания: 2…5.5 В;
  • диапазон рабочих температур: -40…125°С;
  • варианты корпусов: LQFP64, LQFP100.
