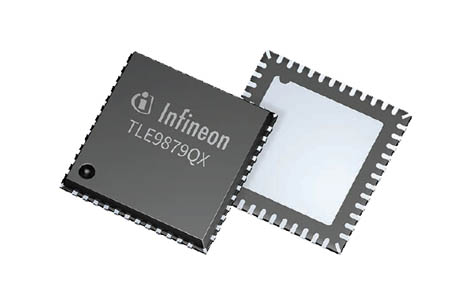

tle986x headTLE987x и TLE986x являются частью линейки встраиваемых силовых микросхем компании Infineon. Драйверы представляют собой однокристальные схемы управления 3- и 2-фазными электродвигателями, соответственно, интегрирующие промышленно стандартный микроконтроллер на базе ядра ARM® Cortex®-M3. Встроенный микроконтроллера позволяет реализовать расширенные алгоритмы управления двигателем, например, функцию управления по ориентации магнитного поля.

TLE986x интегрируют четыре, а TLE987x шесть драйверов управления затворами внешних силовых ключей на основе NFET-транзисторов, реализуя 2- или 3-фазную схему управления двигателем, а также схему накачки заряда, обеспечивающую работу прибора при низких напряжениях и возможность установки выходного тока драйвера, наряду с функцией управления длительностью фронта импульса, которая оптимизирует уровень электромагнитного излучения.

Набор внутренней периферии драйверов включает в себя датчик тока, АЦП последовательного приближения, синхронизированый с блоком захвата и сравнения для ШИМ-управления, 16-разрядные таймеры, приемопередатчик сети LIN для коммуникации с устройством и линии ввода/вывода общего назначения. Кроме того, прибор интегрирует линейный стабилизатор напряжения для питания внешних нагрузок.

TLE987x и TLE986x представляют собой серию устройств, масштабируемых по объему внутренней FLASH-памяти и максимальной рабочей частоте встроенного микроконтроллера, позволяя реализовать широкий спектр различных алгоритмов управления электродвигателем, как на основе датчиков, так и без них. Все драйверы серии оснащены одинаковым микроконтроллером и набором периферии, позволяя разработчикам применять единые схемотехнические решения для построения систем управления коллекторными и бесколлекторными (BLDC) двигателями постоянного тока.

TLE987x/TLE986x — это высокоинтегрированные устройства, сертифицированные в соответствии с автомобильным стандартом AEC-Q100 классов grade-1 и grade-0, предлагающие недорогие и компактные решения для систем управления электроприводами в таких приложениях как электростеклоподъемники, клапаны, насосы, вентиляторы и в других мехатронных системах автомобильного и промышленного назначения.

          TLE987x bd                      TLE986x bd

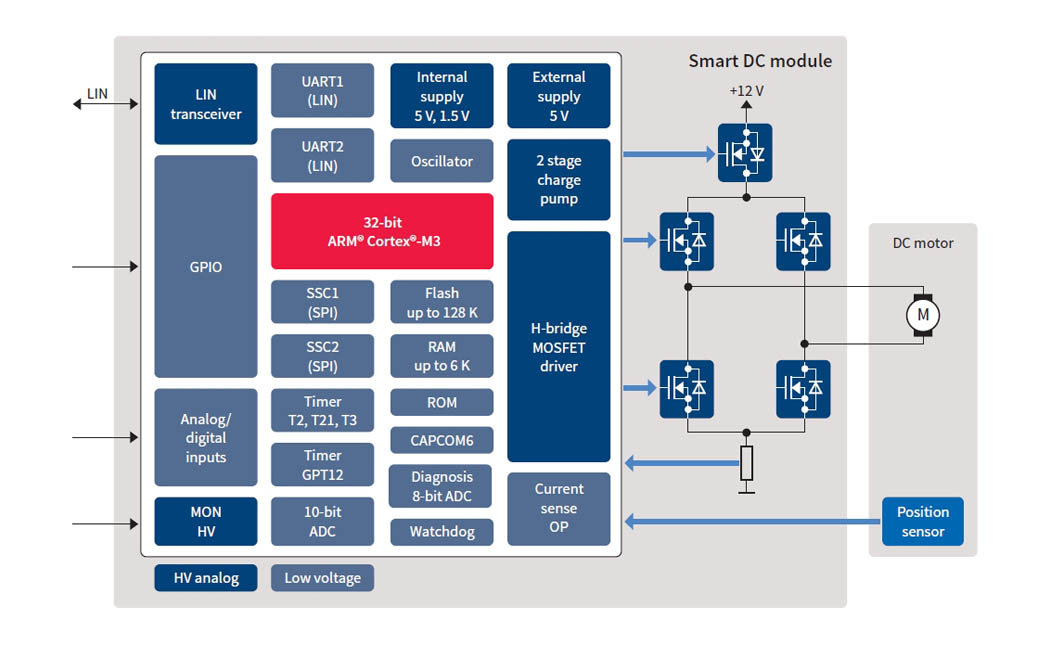

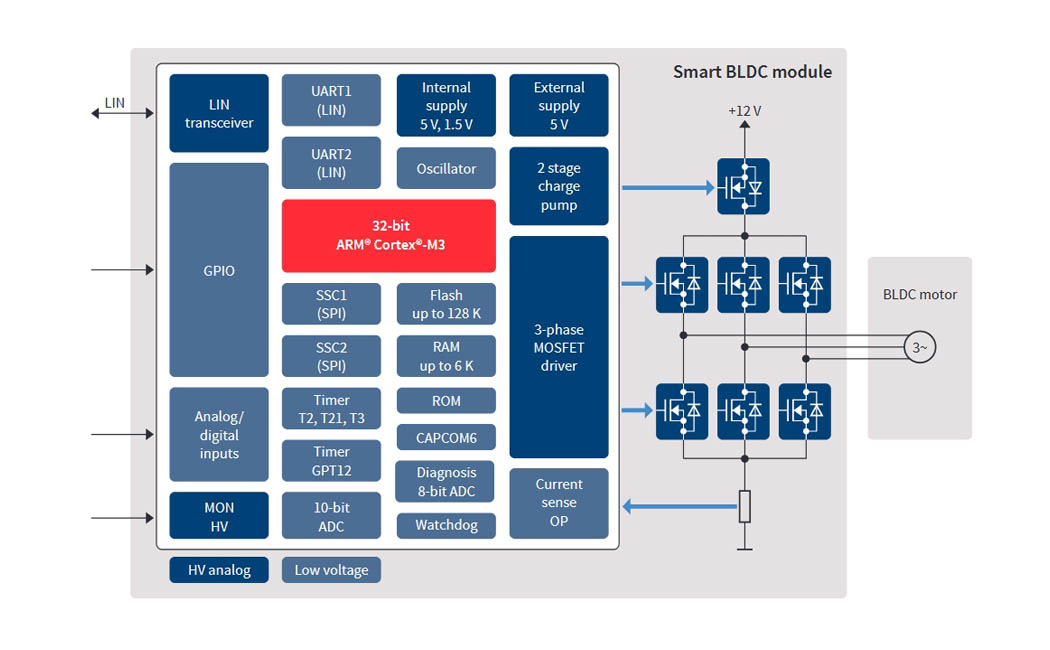

Внутренняя архитектура TLE987x   Внутренняя архитектура TLE986x



Отличительные особенности:

  • Встроенный микроконтроллер на базе ядра ARM® Cortex®-M3
  • Максимальная тактовая частота: до 40 МГц
  • Внутренняя FLASH-память: до 128 КБайт
  • Внутренняя EEPROM-память: 4 Кбайт (эмуляция в области FLASH-памяти)
  • Внутренняя RAM-память: до 6 КБайт
  • Встроенный драйвер затворов для NFET-транзисторов со схемой накачки заряда
  • Драйвер затворов NFET-транзисторов с регулировкой выходного тока и патентованной схемой управления длительностью фронтов импульса, оптимизирующей уровень электромагнитного излучения
  • Приемопередатчик сети LIN, соответствующий стандартам LIN 2.2 и SAE J2602
  • Поддержка режима быстрого программирования через LIN-интерфейс
  • Контроллер прямого доступа к памяти (DMA)
  • 5-канальный 10-битный АЦП последовательного приближения для обработки сигналов с датчиков
  • Таймеры для формирования ШИМ-сигнала в схеме управления 3-фазным двигателем
  • Встроенный тактовый генератор и схема фазовой автоподстройки частоты (PLL)
  • Операционный усилитель сигнала с датчика тока
  • Два UART интерфейса с поддержкой протокола LIN (только UART1)
  • Два синхронных последовательных канала SSC
  • Встроенный стабилизатор с малым падением напряжения (LDO) на 5 В для питания внешних устройств (например, датчики Холла)
  • Расширенный диапазон напряжений питания: от 3 В до 28 В
  • Режимы пониженного энергопотребления
    • Пониженная скорость работы внутреннего микроконтроллера
    • Режим сна
    • Режим останова
    • Режим сна с циклическим пробуждением
  • Генератор сигнала сброса по включению и падению напряжения питания
  • Схемы защиты от перегрева, короткого замыкания
  • Схема определения потери тактового сигнала с автоматическим переходом устройства в аварийный режим
  • Прибор сертифицирован по стандарту AECQ100 Grade-1 и grade-0
  • 48-выводной корпус VQFN, размером 7 мм х 7 мм



Преимущества:

  • Завершенная Система-на-Кристалле для управления электродвигателями
  • Минимальное число внешних компонентов снижает стоимость конечного решения
  • Компактный корпус снижает занимаемую площадь печатной платы



Область применения:

  • Топливные насосы
  • Вентиляторы систем кондиционирования
  • Вентиляторы охлаждения двигателя
  • Водяные насосы
  • Всокоэффективные насосы и вентиляторы промышленного назначения
