MAX14914 — это драйвер, конфигурируемый в качестве ключа верхнего плеча или двухтактного каскада, поддерживающий функции промышленного цифрового входа (DI) или промышленного цифрового выхода (DO).
Устройство поддерживает работу от источника питания напряжением до 40 В. Рабочий ток ключа верхнего плеча устанавливается пользователем при помощи резистора в пределах от 135 мА до 1.3 А. Сопротивление открытого канала ключа верхнего плеча составляет 120 мОм (тип.) при температуре окружающей среды +125°C. Альтернативная конфигурация MAX14914 в качестве двухтактного каскада позволяет работать с кабельными соединениями и обеспечивает быструю разрядку нагрузочной емкости.
Мониторинг и индикация уровня выходного напряжения осуществляется при помощи вывода DOI_LVL, что чрезвычайно полезно при реализации функционально безопасных приложений. MAX14914 поддерживает цифровой вход типов 1, 2 и 3 (Digital Input Type 1, Type 2, Type 3) в соответствии с классификацией стандарта IEC.

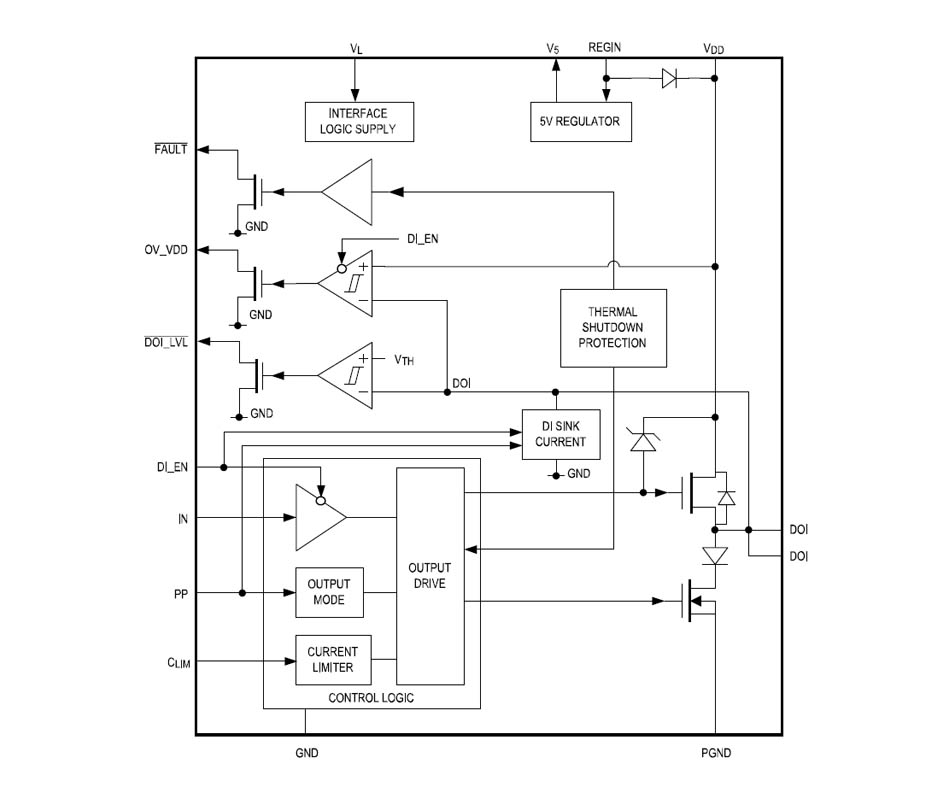

MAX14914 bd

Отличительные особенности:

  • Сниженная мощность рассеяния и меньшее тепловыделение
    • Максимальное сопротивление открытого канала RDS(ON) в режиме ключа верхнего плеча: 240 мОм (при температуре окружающей среды TA = +125°C)
    • Прецизионная схема ограничения тока короткого замыкания
    • Внутренний прецизионный ограничитель тока для цифрового входа (DI) типов 1, 2 и 3
  • Увеличенная отказоустойчивость системы
    • Функция безопасного размагничивания неограниченной индуктивности нагрузки
    • Устойчивость к уровню напряжения питания до 60 В
    • Защита от обрыва земли
    • Схема защиты от перегрева с отключением
    • Защита от импульсных разрядов до ±2 кВ в соответствии с IEC 61000-4-5
    • Защита от электростатических разрядов до ±20 кВ (бесконтактный разряд) в соответствии с IEC 61000-4-2
    • Защита от электростатических разрядов до ±7 кВ (контактный разряд) в соответствии с IEC 61000-4-2
    • Рабочий диапазон температур окружающей среды TA: от -40°C до +125°C
  • Снижение числа внешних компонентов и требуемой площади печатной платы
    • Компактный корпус TQFN, размером 4 мм х 4 мм
    • Внутренний ограничительный диод для быстрого отключения индуктивной нагрузки
    • Внутренний регулятор напряжения на 5 В
  • Высокая гибкость применения
    • Конфигурация в качестве цифрового входа или цифрового выхода с режимом ключа верхнего плеча или двухтактного каскада
    • Установка уровня ограничения тока ключа верхнего плеча при помощи внешнего резистора
    • Диапазон напряжений питания: от 10 В до 40 В
  • Высокое быстродействие
    • Задержка распространения сигнала: менее 2 мкс

Область применения:

  • Промышленные модули ввода и модули вывода
  • Конфигурируемые модули ввода/вывода
  • Системы управления электродвигателем
  • Системы промышленной безопасности
