operational amplifier lpv821 chipshots dm8837Компания Texas Instruments выпустила новый ОУ LPV821 характеризующийся потреблением на уровне 650 нА, смещением 10 мкВ и дрифтом в 20 нВ/ºС. Данное решение будет интересно в устройствах расчитаных на постоянное функционирование и максимально длительное время работы от батарей. Таких как датчики дыма, газа, носимые медицинские приборы и т.п.
Традиционно ОУ решали одну из задач: низкое потребление, малые шумы, малое смещение и дрейф, высокая скорость. Подобрать ОУ удовляетворяющий всем условиям сразу зачастую было сложно. ОУ с нулевым дрифтом рассчитаное на низкие скорости зачастую потребляли на уровне десятков мкА. Что в значительной степени ограничивало их применение, и периодически не давало возможности использовать их в ряде устройств. Коих в последнее время становится всё больше в виду требований определяемых интернетом вещей. Texas Instruments выпустило решение удовлетворяющее одновременно требованиям и по производительности и по энергопотреблению.

Таблица 1: Основные характеристики LPV821

Параметр Значение
Напряжение питания (В) 1.7 - 3.6
Ток потребления (нА) 650
Напряжение смещения, макс (мкВ) 10
Дрифт напряжение смещения (мкВ/ºС) 0.02
Ток смещения (пА) ±7
Шум в диапазоне 0.1-10 Гц (мкВ) 3.9
Полоса единичного усиления (кГц) 8
Тип выхода Rail-to-Rail Вход, Выход
Габариты, Ш x Д (мм) 2.9 x 1.6
Корпус SOT23-5
Диапазон рабочих температур (C) от -40 до +125

В качестве примеров устройст TI предлагает пару дизайнов устройств.

tida 00756 tida 00756 image board tida 00854 tida00854 hires altium 3d wsensor board image

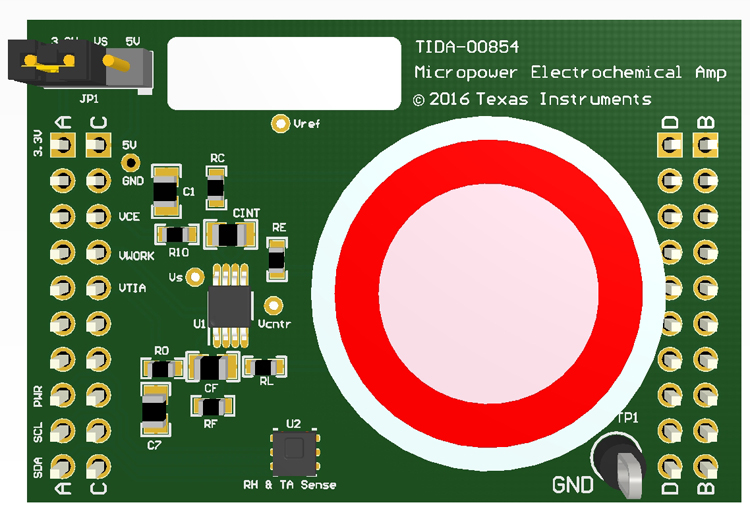

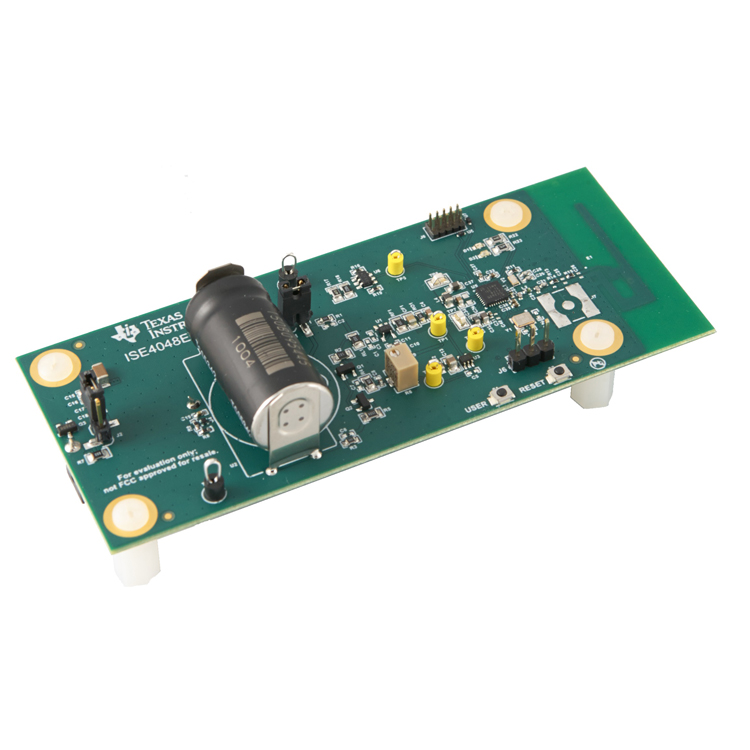

   Датчик газа  работающий 10 лет от CR2032             Электрохимический датчик газа
