TPS27S100Компания Texas Instruments выпустила интеллектуальный ключ верхнего уровня TPS27S100. Ключ позволяет коммутировать до 40 В, 4 А и обладает функциями защиты и диагностики. Данное решение будет интересно в устройствах промышленной автоматизации для управления нагрузкой.

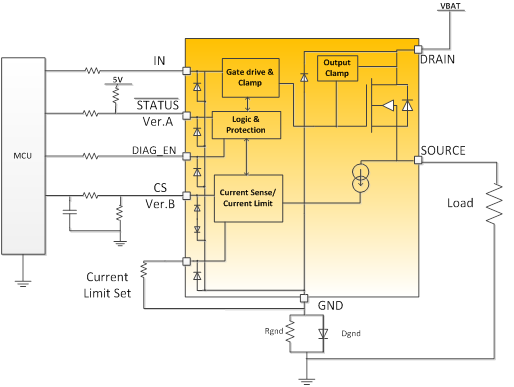

Как видно на рисунке, TPS27S100 представляет собой ключ верхнего уровня со встроенным драйвером, блоками защитами и диагностики. Среди функции последних можно назвать защиты от:

  • превышения тока нагрузки и КЗ на землю,
  • КЗ на источник питания (в том числе в выключенном состоянии),
  • разрыва цепи нагрузки,
  • перегрева,
  • защёлкинивания отрицательным напряжением индуктивной нагрузки,
  • потери защиты по землянному потенциалу.



tps27s100x

Таблица 1: Основные характеристики TPS27S100

Параметр Значение
Напряжение питания (В) 3.5 - 40
Предельные значения напряжения питания (В) -18 В до +48 В
Ток потребления (нА) 500
Сопростивление в открытом состоянии (мОм) 80
Точность срабатывания тока защиты (%)

±20 % при I > 500 мА,

±14 % при I > 1.6 A

Точность измерения тока нагрузки (%)

±10 % при I > 25 мA,

±3 % при I > 1 А

Тип выхода

Версия A - открытый сток

Версия B - аналоговый выход датчика тока
Диапазон рабочих температур (C) от -40 до +125
Габариты, Ш x Д (мм) 4.4 x 5
Корпус HTSSOP-14

В качестве отладочных плат TI предлагает пару отладочных плат отличающихся типом выхода.

tps27s100aevm tps27s100aevm board image tps27s100bevm tps27s100bevm board image

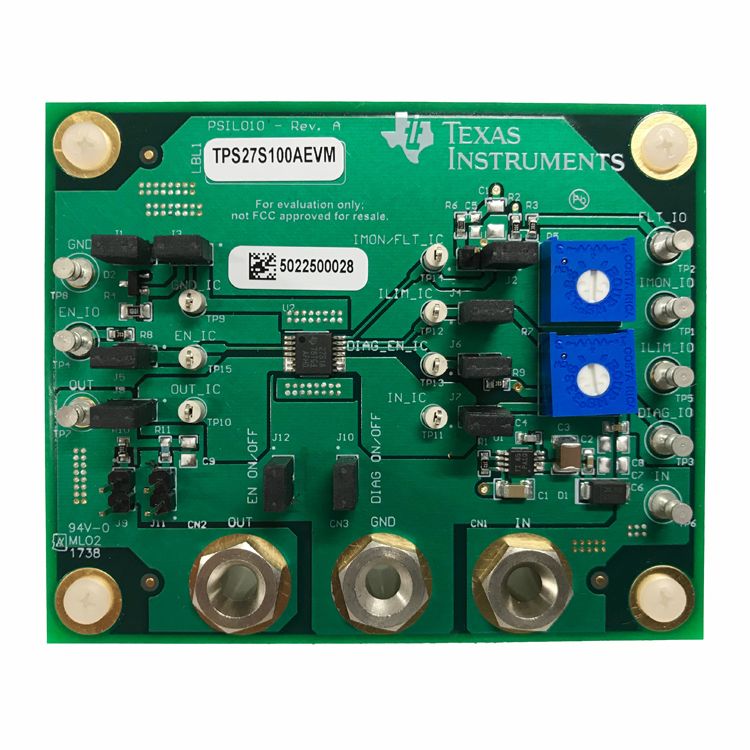

TPS27S100AEVM

                  версия с открытым стоком

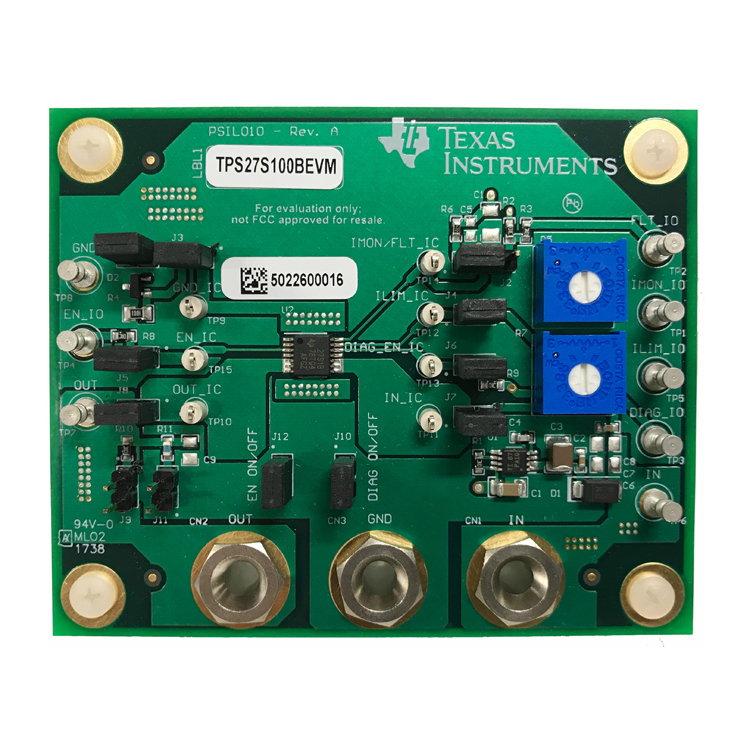

TPS27S100BEVM

версия с аналоговым выходом датчика тока
