Компания Texas Instruments выпустила новую серию синхронных понижающих DC/DC преобразователей с Uвх до 60 В - LM76002 (2.5 А) и LM76003 (3.5 А). Данное решение является развитием популярной на рынке серии LM46000 / LM46001 / LM46002. А так же имеет ряд преимуществ перед такими решениями, как TSP54260 и TPS54360.

Основные преимущества:

  • Низкое энергопотребление - 15мкА;
  • Идеален для промышленных / автомобильных систем с питанием от 24 В. Диапазон входного напряжения 3.5 В - 60 В (отрабатывает импульсы до 65 В);
  • Высокая эффективность - до 93% при Uвх=12 В, Uвых=5 В, 500kHz, Iвых=2.5 A;
  • Улучшено время включения / выключения и споротивление каналов в 2 раза;
  • Снижено тепловыделение;
  • Компактный корпус QFN-30 4x6 мм, минимум внешних компонентов (7 шт);
  • Превосходные характеристики по ЭМС;

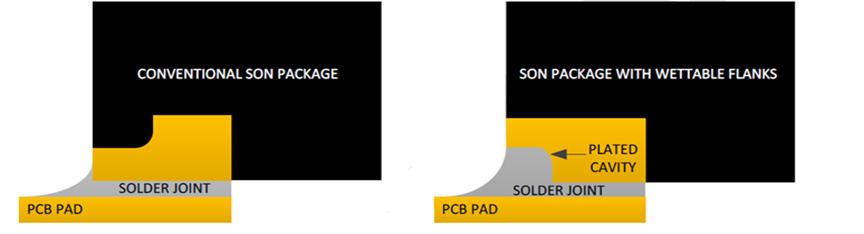

  • Улучшен корпус, легче пайка и лучше термоодвод (см. картинку ниже);



Новая технология изготовления корпуса

0743.Moss8

Сравнительная таблица с другими популярными решениями Texas Instruments:
Таблица 1: Характеристики популярных ренеший TI

Параметр M76003
LM76002
LM46002 TPS54260 TPS54360 LM5005
Топология PCM, Sync PCM, Sync PCM, Non-Sync PCM, Non-Sync PCM, Non-Sync
Uвх (В) 3.5 - 60 3.5 - 60 3.5 - 60 4.5 - 60 7 - 75
Iвых (A) 3.5 / 2.5 2 2.5 3.5 2.5
Iq / Ishutdown (мкА)
при Uвх = 12 В
15 / 3 27 / 2.3 138 / 1.3 146 / 2 ? / 60
Uвых (В) 1 - 95%Uвх 1 - 28 0.8 - Uвх 0.8 - Uвх 1.225 - Uвх
Rdson - HS/LS (мОм) 120 / 60 210 / 110 200 / NA 92 / NA 160 / NA
Vfb (В) Accuracy 1.2%
over temp
1.8%
over temp
2%
over temp
1%
over temp
1.5%
over temp
Частота (kHz) 350 - 2200 200 - 2200 100 - 2500 100 - 2500 50 - 500
Ext Bias to Vcc (В) Yes (3.3 - 28) Yes (3.3 - 28) No No No
Minimum On Time (ns) 50 / 68 max 125 / 165 max 135 135 80
Minimum Off Time (ns) 80 / 100 max 200 / 250 max NA NA NA
Количество внешних компонентов 7 8 12 10 13
FPWM + - - - -
Power Good + + + - -
Internal Compensation + + - - -
Эффективность при
Uвх = 24 В (%)
90 @ 500кГц, 2.5A 89 @ 500кГц, 2A Not on DS 87 @ 600кГц, 2.5A 83 @ 300кГц, 2.5A

Эффективность при

Uвх = 12 В (%)

93 @ 500кГц, 2.5A 86 @ 500кГц, 2A 82 @ 300кГц, 2A 90 @ 600кГц, 2.5A Not on DS
Корпус / Размер 30-QFN, 4x6 мм 16-TSSOP, 5x6 мм 10-MSOP, 3x5 мм
10-QFN, 3x3 мм
8-SOIC, 5x6 мм
10-QFN, 4x4 мм
20-TSSOP, 6x6 мм
Диапазон рабочих температур (°C)  -40 to +125 -40 to +125 -40 to +150 -40 to +150 -40 to +125

Таким образом серия LM76002/3 превосходит предыдущие аналогичные решения TI по всем параметрам.
