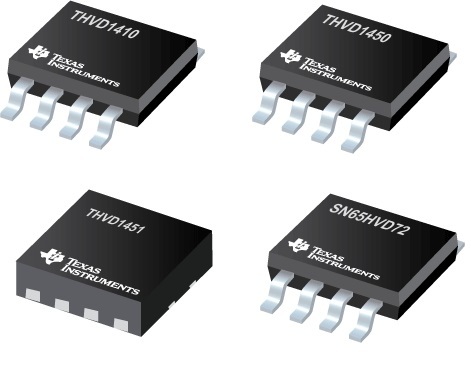

TI3234Компания Texas Instruments представила серию новых универсальных RS-485 драйверов на 3.3 В - 5 В THVD14xx. Кроме универсальности по напряжению питания, THVD14xx обладают лидирующими на рынке показателями по ESD защите и EMI. Благодаря новому техпроцессу изготовления, THVD14xx являются одним из наиболее оптимизированных по стоимости решений.

Основные преимущества:

  • Поддерживает напряжение питания как 3.3 В, так и 5 В, что позволяет использовать универсальное решение на всю номенклатуру производимых изделий;
  • ESD защита до +/- 30 kV;
  • Напряжение на шине данных в рабочем режиме до +/- 15 В;
  • Защита от перенапряжения на шине данных до +/- 18 В;
  • Доступны варианты для скоростей 0.25 - 50 Мбит/с;
  • Низкое энергопотребление:
    1 мкА в режими ожидания
    2.8 мА в рабочем режиме
  • Кроме стандартных корпусов SOIC и VSSOP, доступны компактные корпуса QFN 3x3 мм;



Таблица 1: Сравнение новой серии THVD14xx с другими популярными решениями TI

Параметр THVD1410 THVD1450 THVD1451 THVD1452 SN65HVD72 N65HVD75 N65HVD82
Напряжение питания (В) 3.3,
5
3.3,
5
3.3,
5
3.3,
5
3.3 3.3 5
Количество TX/RX 1/1 1/1 1/1 1/1 1/1 1/1 1/1
Duplex Half Half Full Full Half Half Half
Максимальная скорость (Мбит/с) 0.5 50 50 50 0.25 20 0.25
HMB ESD (kV) 30 30 30 30 15 15 16
IEC 61000-4-2 Contact Discharge (+/- kV) 16 16 16 16 12 12 12
IEC 61000-4-2 Air Gap Discharge (+/- kV) 16 16 16 16 12 12 12
IEC 61000-4-4 Fast Transient Burst (+/- kV) 4 4 4 4 4 4 4
Допустимое рабочее напряжение на шине данных (В)

от -15 до

 +15

от -15 до

 +15

от -15 до

 +15

от -15 до

 +15

от -7 до

 +12

от -7 до

 +12

от -7 до

 +12

Защита от перенапряжения на шине данных (+/- В)

от -18 до

+18

от -18 до

+18

от -18 до

+18

от -18 до

+18

от -13 до +16.5 от -13 до +16.5 от -13 до +16.5
Максимальное количество узлов сети 256 256 256 256 200 200 256
Режим защиты от ошибок Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Диапазон рабочих температур (°C) от -40 до +125  от -40 до +125  от -40 до +125  от -40 до +125  от -40 до +125  от -40 до +125  от -40 до +125
Доступные корпуса 8SOIC
8VSSOP
8SOIC
8SON
8VSSOP
8SON 10VSSOP
14SOIC
8SOIC
8SON
8VSSOP
8SOIC
8SON
8VSSOP
8SOIC
