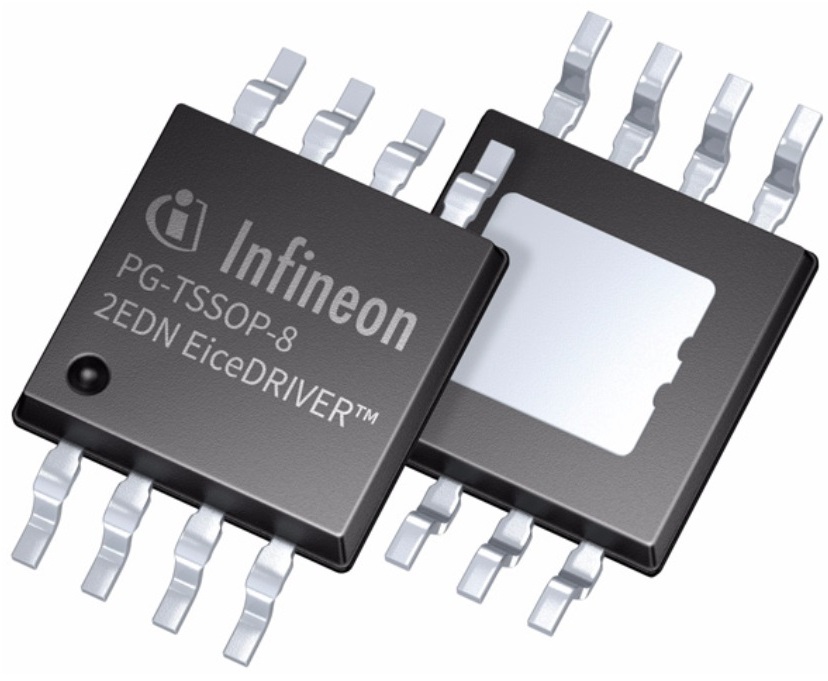

2ednКомпания Infineon представила новые двухканальные драйверы MOSFET и IGBT транзисторов нижнего плеча серии 2EDN для применения в составе источников питания высокой мощности. Драйверы сочетают в себе отличную функциональность, простую схемотехнику и низкую стоимость.

Стандартный набор корпусов драйверов серии 2EDN является повыводно совместимым с аналогичными решениями от других производителей.

Технические характеристики драйверов 2EDN7 и 2EDN8:

  • выходной импульсный ток до 5.0 A;
  • время распространения входного импульса: 17 нс;
  • рассогласование выходных сигналов составляет не более 2 нс;
  • возможность подключить выходы параллельно между собой для усиления по выходному току;
  • низкоомный выход. Внутреннее сопротивление драйвера 0,70 Ом при включении (Rsource) и 0,55 Ом при выключении (Rsink) транзистора;
  • управление с помощью стандартной логики;
  • защита выходов драйвера от обратных токов с помощью встроенных диодов Шоттки;
  • защита входных цепей от обратного напряжения до -10 В;
  • возможность организовать гальваническую изоляцию в цепях управления при применении импульсного трансформатора.



НаименованиеВыходной пиковый ток (source/sink)Логические входыЗащита от пониженного напряжения (UVLO)Корпус
2EDN7524F +5.0 / -5.0 A Прямые 4.2 В DSO-8
2EDN7523F Инверсные
2EDN7424F +4.0 / -4.0 A Прямые
2EDN8524F +5.0 / -5.0 A Прямые 8.0 В
2EDN8523F Инверсные
2EDN7524R +5.0 / -5.0 A Прямые 8.0 В TSSOP-8
2EDN7523R Инверсные
2EDN7424R +4.0 / -4.0 A Прямые
2EDN8524R +5.0 / -5.0 A Прямые 4.2 В
2EDN8523R Инверсные
2EDN7524G +5.0 / -5.0 A Прямые 4.2 В WSON-8

Целевые применения:

  • корректоры коэффициента мощности (PFC);
  • схемы синхронного выпрямления (SSR);
  • промышленные источники вторичного электропитания (SMPS);
  • преобразователи для солнечной энергетики;
  • электроинструменты;
  • DC-DC преобразователи широкого профиля.
