WF104FTIAMLNN0 – это 10.4'' дюймовый TFT-LCD дисплей с разрешением 1024x768 (XGA) портретной ориентации. Модуль состоит из TFT-LCD панели с блоком формирования рабочих напряжений для работы ЖК-матрицы, схемы синхронизации, схемы управления столбцами и строками. Модель поддерживает LVDS интерфейс; напряжение питания (VCC) управляющей ЖК-панелью составляет 3,0 B ~ 3,6 В.
Тип LCD используемого в индикаторе WF104FTIAMLNN0 – TN, с инверсией шкалы серого 6:00, а яркость составляет 350 cd/m2 (типовое значение). Рабочий температурный диапазон для данного дисплея -20°C до +70°C, а температура хранения -30°C до +80°C.
| WF104FTIAMLNN0# | размер |
|---|---|
| Размер | 10.4 дюйма |
| Точечно-матричный | 1024×R.G.B.×768 |

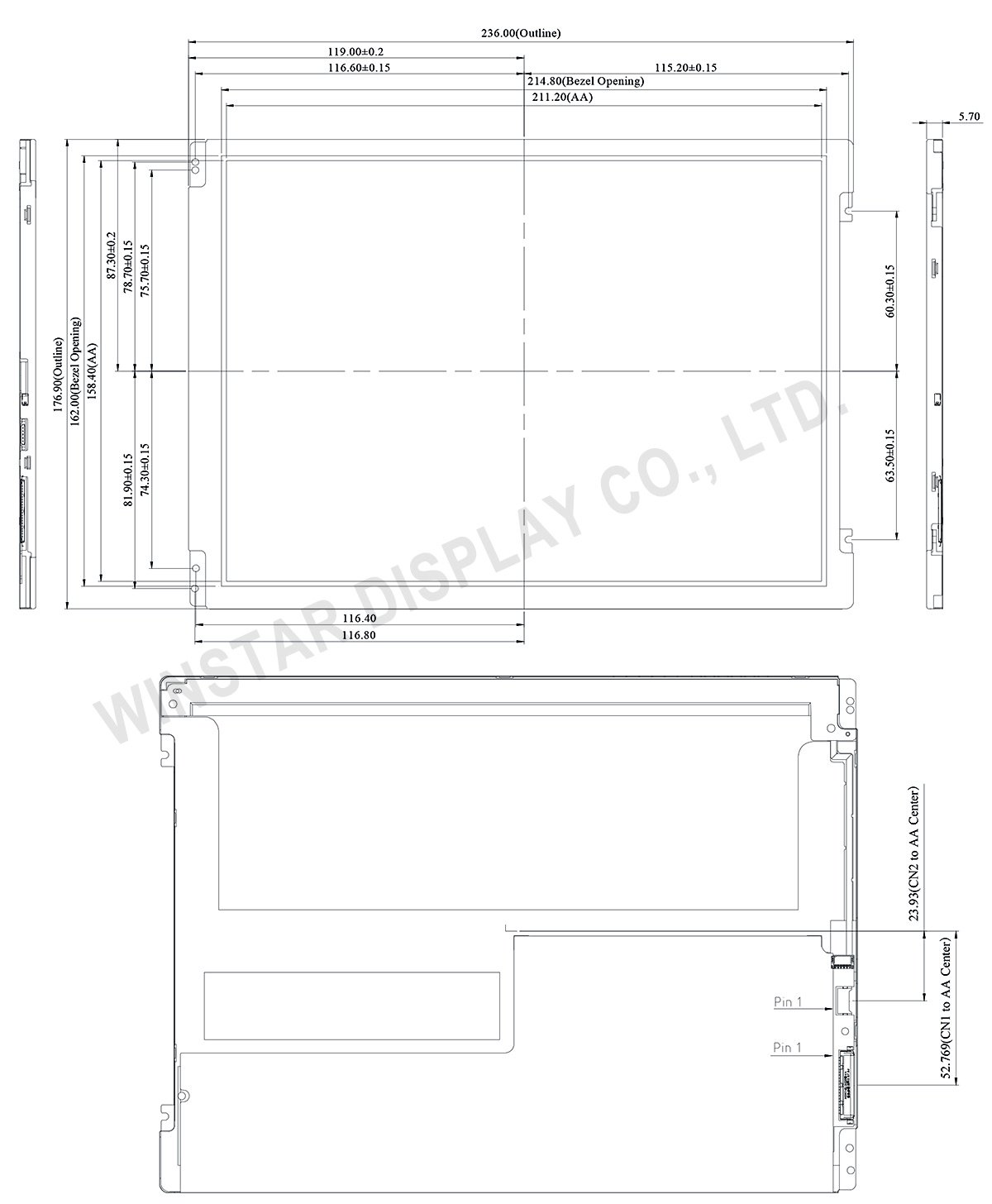

| Измерения модуля | 236.0×176.9×5.7 |
| Активная площадь | 211.2×158.4 |
| Шаг пикселя | 0.20625×0.20625 |
| Тип LCD | TFT, белый, Трансмиссивный |
| Направление инверсии уровня шкалы серого | 6 o'clock |
| Тип подсветки | LED, белый |
| Интерфейс | LVDS |
| Сенсорная панель | Без сенсорной панели (На выбор) |
| Поверхность | Антибликовая |
