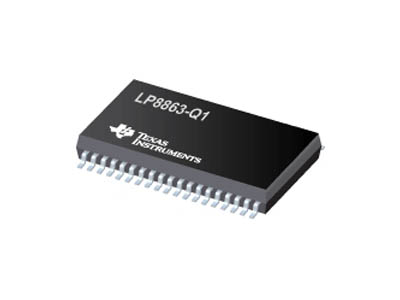

LP8863 headLP8863-Q1 — это автомобильный высокоэффективный драйвер светодиодов с интегрированным повышающим преобразователем напряжения. 6-канальный прецизионный источник тока поддерживает фазовый сдвиг с автоматической регулировкой в зависимости от количества работающих каналов.
Ток в цепи светодиодов, определяющий яркость их свечения, регулируется как отдельно для каждого канала, так и глобально для всей системы в целом посредством SPI или I2C интерфейса; также глобально яркость свечения можно регулировать при помощи ШИМ входа.
Встроенный повышающий DC/DC контроллер поддерживает адаптивную логику управления выходным напряжением, поддерживая его на минимально необходимом уровне в любых рабочих условиях, снижая до минимума потери мощности. Регулируемая в широком диапазоне частота коммутации LP8863-Q1 позволяет избежать возникновение помех в AM-диапазоне автомобильных радиоприемников.
LP8863-Q1 интегрирует гибридную — ШИМ и аналоговую — схему регулировки яркости свечения светодиодов (диммрование), что снижает уровень электромагнитного излучения, продлевает срок службы светодиодов и улучшает общую оптическую эффективность.

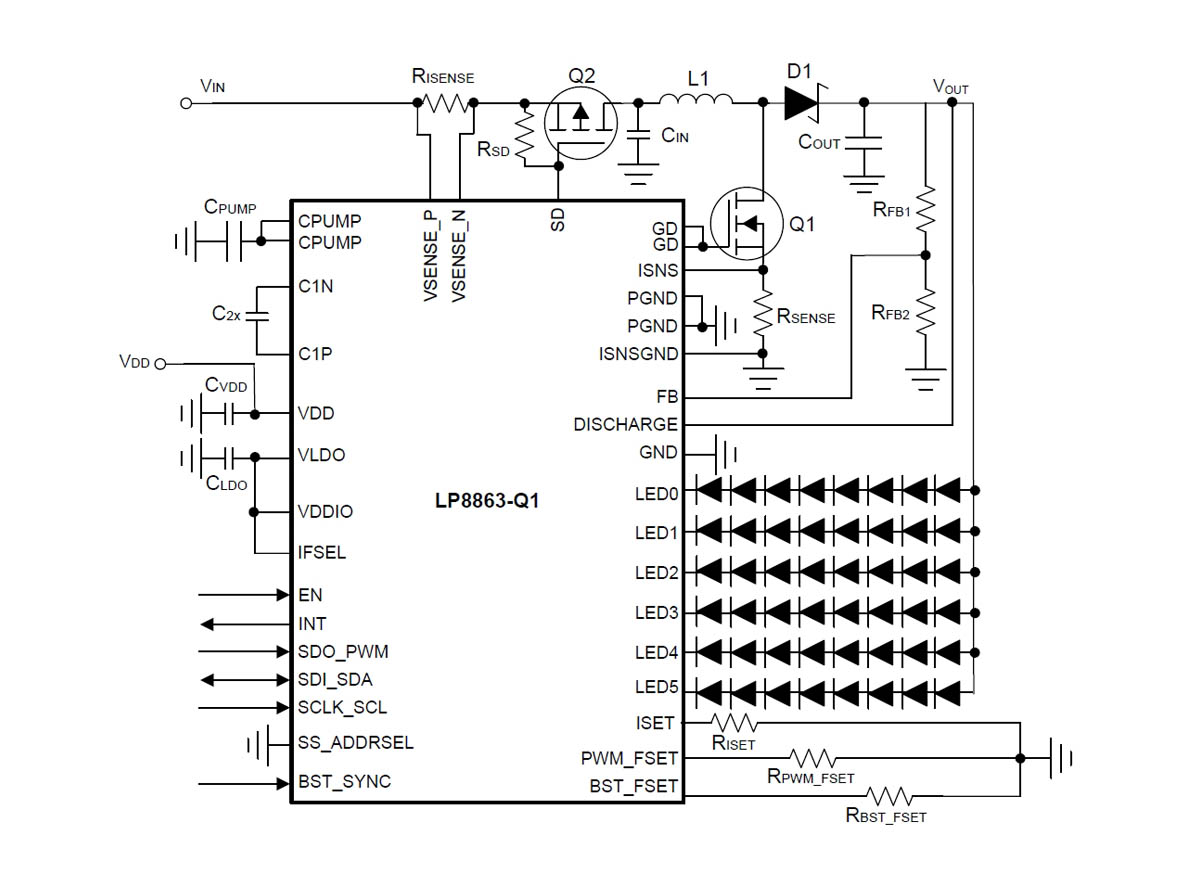

LP8863 app



Отличительные особенности:

  • Сертифицирован для применения в автомобильной электронике в соответствии с требованиями стандарта AEC-Q100
  • Диапазон входных напряжений: от 3 В до 48 В
  • Шесть каналов прецизионного источника тока:
    • Рассогласованность по току между каналами не более 1%
    • Коэффициент регулировки яркости 32000:1 в режиме ШИМ с частотой 152 Гц
    • Разрешение ШИМ-регулировки яркости 16 бит с управлением по интерфейсу SPI/I2C или ШИМ-входу
    • Автоматическое определение включения цепи светодиодов и регулировка фазового сдвига
    • Независимая регулировка тока на каждом канале
  • Встроенный контроллер повышающего DC/DC преобразователя с выходным напряжением до 47 В:
    • Регулируемая частота преобразования: от 300 кГц до 2.2 МГц
    • Функция распределения спектра, снижающая уровень электромагнитного излучения
    • Возможность синхронизации с внешним источником тактового сигнала
    • Встроенная схема накачки заряда для надежной работы в условиях пониженного входного напряжения (например, при холодном старте)
    • Напряжение на выходе автоматически отключается при выключении преобразователя
  • Широкий набор схем защиты
  • Диапазон рабочих температур: от -40°С до +125°С
  • 38-выводной корпус HTSSOP, размером 9.7 мм х 4.4 мм

Область применения:

  • Автомобильные системы подсветки:
    • Информационно-развлекательные системы
    • Приборные панели
    • Интеллектуальные зеркала
    • Проекционные дисплеи (HUD)
