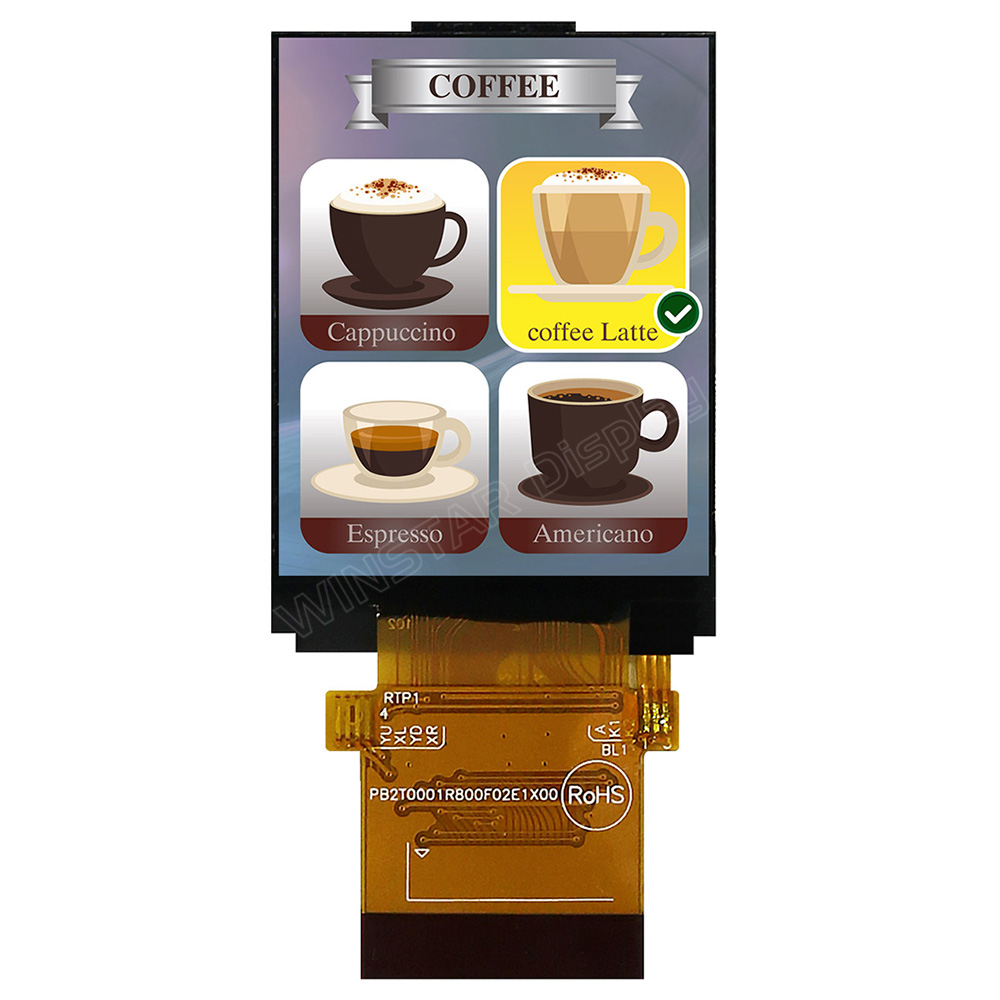

WF18FTLAADNN0 – это 1.77” дюймовый TFT-LCD модуль с разрешением 128x160 пикселей. Модуль работает на базе драйвера IC ST7735S; поддерживает 8080 8/16-Бит параллельный и 3х жильный SPI interface. Размер модуля составляет 34.0 x 45.83 mm, с активной областью 28.03 x 35.04 mm. Диапазон напряжения питания VCI от 2.5V до 4.8V
Индикация дисплея WF18FTLAADNN0 производится в портретном режиме. Для индикации в горизонтальном режиме, пожалуйста свяжитесь со службой технической поддержки Winstar Display. Яркость дисплея составляет 500 cd/m2. Рабочая температура дисплея: от -20 ° C до + 70 ° С; Температура хранения: от -30 ° C до + 80 ° C. Ниже приведена основная характеристика TFT 1.77” WF18FTLAADNN0:
| WF18FTLAADNN0# | размер |
|---|---|
| Размер | 1.77 Дюйм |
| Точечно-матричный | 128 × RGB × 160(TFT) |

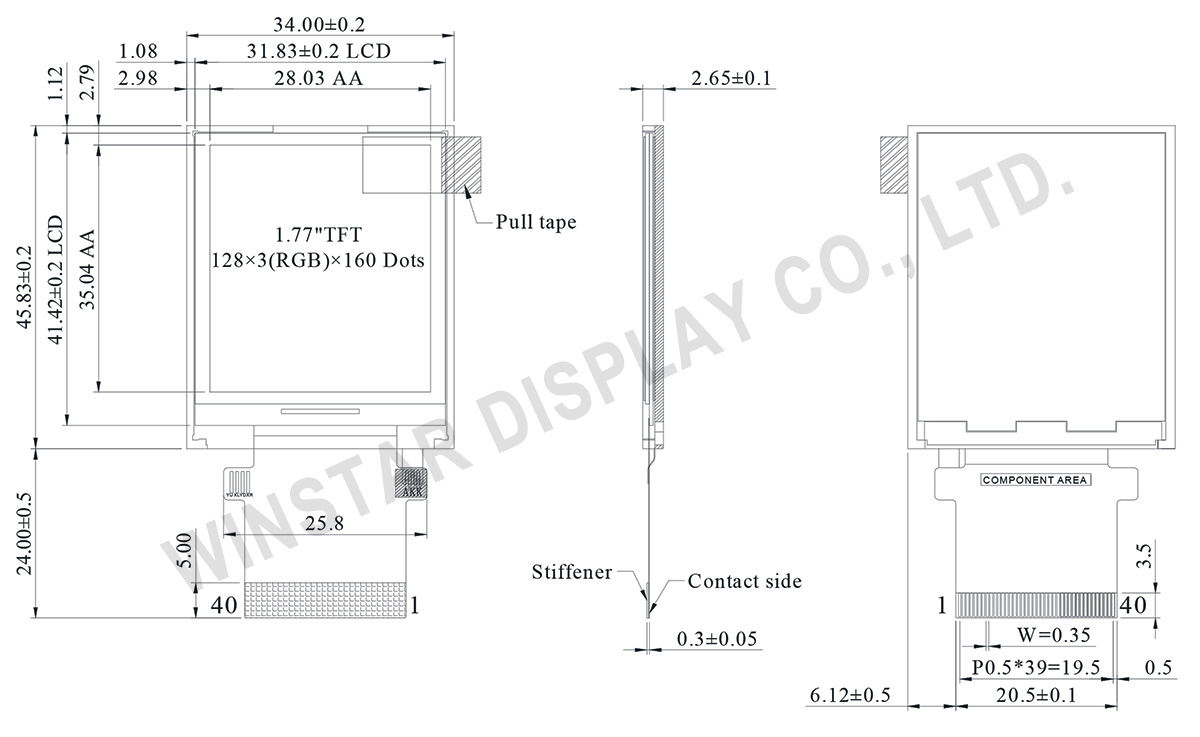

| Измерения модуля | 34.0(W) × 45.83(H) × 2.65(D)mm |
| Активная площадь | 28.03 × 35.04 |
| Шаг пикселя | 0.073 × 0.219 |
| Тип LCD | TFT, Белый, Трансмиссивный |
| Угол обзора | 6 o'clock |
| Направление инверсии уровня шкалы серого | 12 o'clock |
| Соотношение сторон | портретный режим |
| IC | ST7735S |
| Тип подсветки | LED, Белый |
| Сенсорный экран | в стадии разработки |
| Поверхность | Антибликовая |
