TPS565201 — 17V 5А простой эффективный DC-DC в корпусе SOT-23

3123TPS565201 от Texas Instruments – это простой синхронный понижающий преобразователь с выходным током до 5 А.

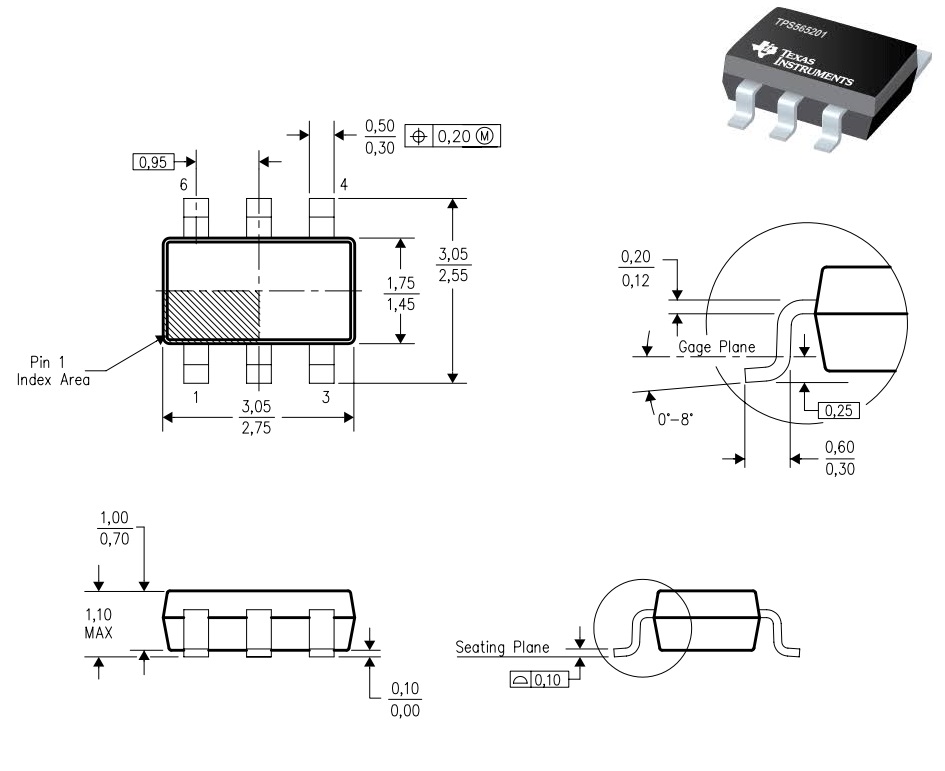

Для построения DC-DC регулятора на базе TPS565201 требуется минимум внешних компонентов, что существенно упрощает проектирование и значительно снижает размеры источника питания. Сам преобразователь выпускается в миниатюрном, но удобном для монтажа корпусе — 1.6×2.9 мм SOT (DDC).
В TPS565201 используется уникальная система управления D-CAP2™, которая обеспечивает быстрый отклик на изменение нагрузки, высокий уровень устойчивости и не требует реализации дополнительных цепочек компенсации. Кроме того, метод регулирования D-CAP2 не требует использования конденсаторов с высоким ESR, что позволяет использовать недорогие, надежные и малогабаритные керамические конденсаторы.

123424



Технические характеристики

  • Максимальный выходной ток: 5 А;
  • Диапазон входного напряжения: 4.5…17 В;
  • Диапазон выходных напряжений: 0.76…7 В;
  • Точность регулирования: 1%;
  • Защита: OVC, UVP, UVLO, TSD.

TPS565201 – это представитель целого семейства высокоэффективных понижающих преобразователей, из которого можно выбрать преобразователь оптимальный для своего применения.
