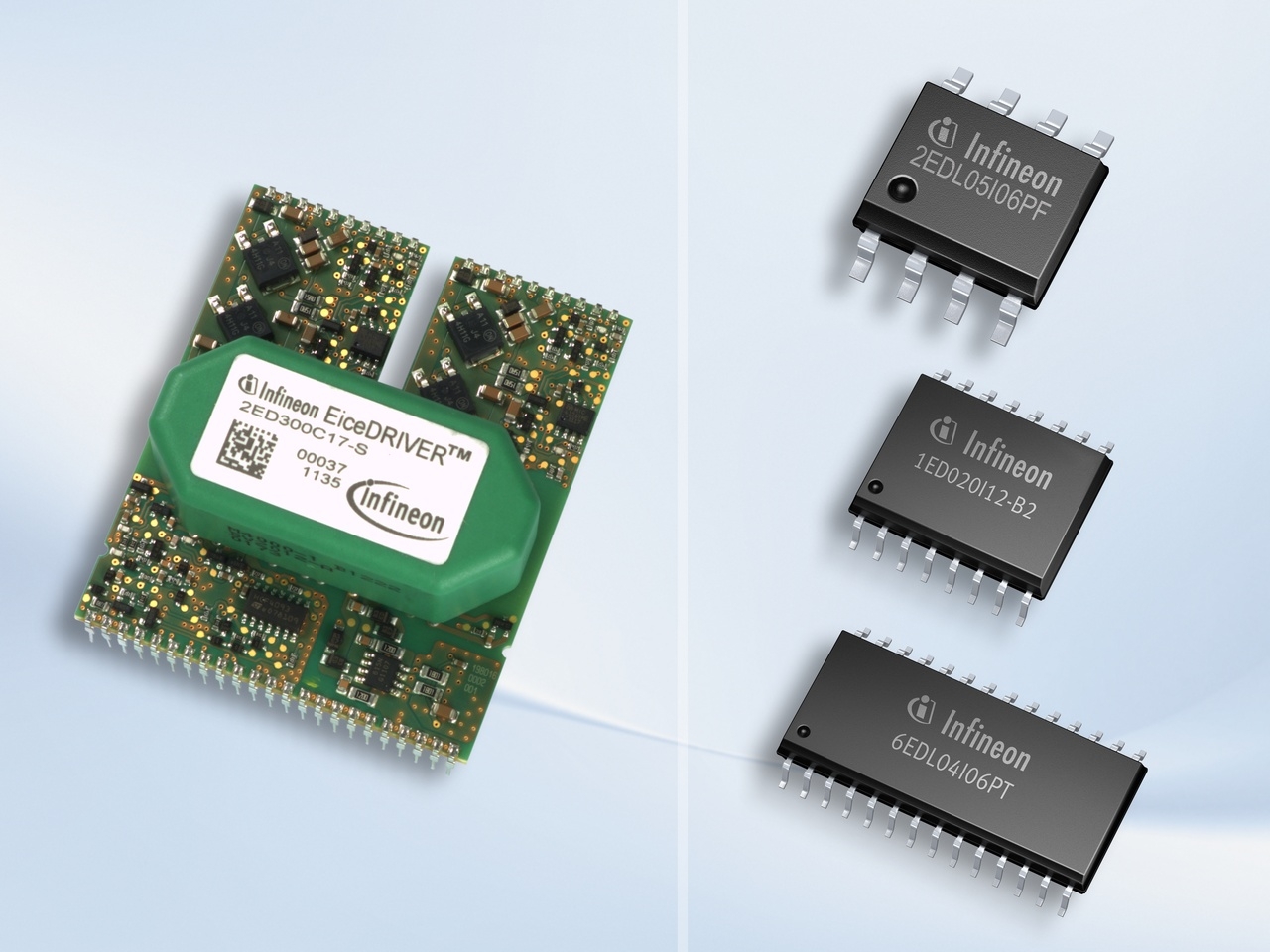

EiceDriver mediumКомпания Infineon запустила производство двухканальных драйверов силовых транзисторов в полумостовой схеме. Новые драйверы 2EDL рассчитаны на напряжение смещения до 600 В и сочетают в себе высокую надежность и низкую стоимость.
Межканальная изоляция в драйверах 2EDL реализована по технологии кремний-на-изоляторе (SOI – Silicon-On-Insulator). Благодаря этой технологии, достигается повышенная устойчивость к переходным процессам и электромагнитным помехам, полностью исчезает риск возникновения ложных срабатываний в процессе работы.

Наименование Выходной ток Назначение Задержка (+/-) Защита от пониженного напряжения (UVLO) Мертвое время (dead time) Корпус
2EDL05I06PF +0.7 А -0.36 А IGBT 420 нс / 400 нс 12.5 В / 11.6 В 380 нс DSO-8
2EDL05I06PJ DSO-14
2EDL05N06PF MOSFET 310 нс / 300 нс 9.1 В / 8.3 В 75 нс DSO-8
2EDL05N06PJ DSO-14

В 2EDL интегрирован ультрабыстрый диод подкачки для обеспечения питания драйвера «плавающего» верхнего уровня. Выходное напряжение драйвера практически равно напряжению питания (rail-to-rail).

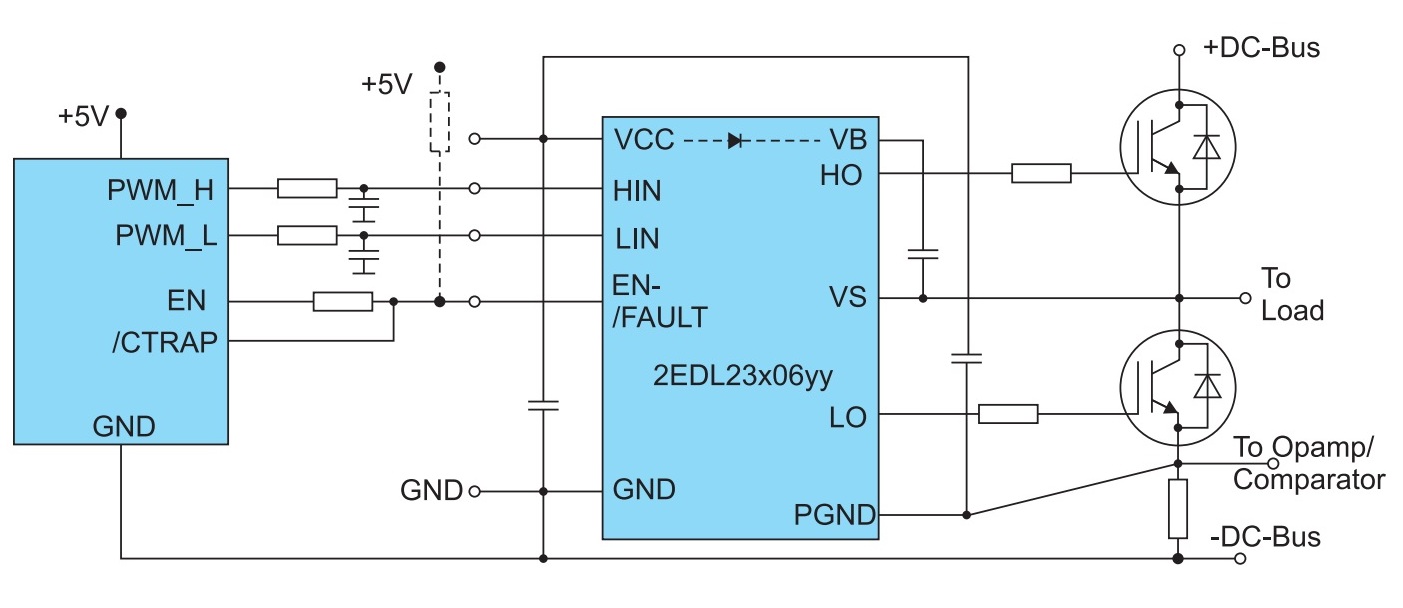

shema 2EDL

Две версии драйвера с различными порогами срабатывания защиты от пониженного напряжения (UVLO) обеспечивают оптимизацию для работы с MOSFET или IGBT. Встроенная функция блокировки предотвращает одновременное включение выходов верхнего и нижнего плеча (interlocking function).
Драйверы выпускаются в корпусах DSO-8 и в DSO-14 с увеличенной дистанцией утечки тока по поверхности корпуса (Creepage Distance).
