max17222 headПреобразователи отличаются чрезвычайно высоким КПД, свехмалым током покоя и доступны в миниатюрных корпусах, что делает их идеальным выбором для применения в носимой электронике и потребительских устройствах Интернета вещей.
MAX17220–MAX17225 — это серия сверхмаломощных повышающих DC/DC преобразователей с максимально допустимым пиковым током на катушке индуктивности от 225 мА до 1 А и режимом True Shutdown™. Функция True Shutdown отключает выходной каскад от входа, полностью исключая возникновение прямого или обратного тока через устройство. Выходное напряжение преобразователя устанавливается пользователем при помощи всего одного стандартного резистора точностью 1%. Уровень ограничения пикового тока катушки индуктивности до 225 мА (MAX17220), 500 мА (MAX17222, MAX17223) и 1 А (MAX17224, MAX17225) обеспечивает высокую гибкость при выборе необходимого дросселя.
MAX17220, MAX17222 и MAX17224 оснащены схемой защиты от переходных процессов на входе сигнала разрешения (Enable Transient Protection — ETP) в установившемся состоянии, позволяя поддерживать заданный уровень выходного напряжения при снижении входного напряжения вплоть до уровня 400 мВ, в зависимости от мощности нагрузки.
Все преобразователи новой серии отличаются сверхмалым током покоя (IQ = 300 нА (тип.) при TA = 25°C), обеспечивают компактные размеры конечного решения и поддерживают высокий КПД во всем диапазоне допустимых токов нагрузки. MAX17220–MAX17225 являются идеальным выбором для приложений с аккумуляторным питанием, где продолжительное время работы от заряда батареи является критически важным требованием.

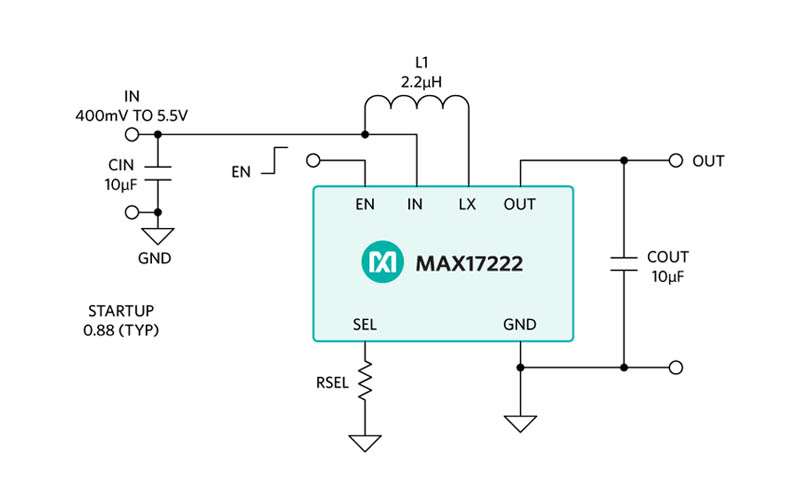

max17222 app



Отличительные особенности:

  • Ток покоя IQ на выходе устройства: 300 нА (тип.) при TA = 25°C
  • Режим выключенного состояния True Shutdown
  • Ток потребления: 0.5 нА (тип.)
  • Выходной каскад полностью отключен от входа
  • Отсутствие обратного тока при уровне выходного напряжения от 0 В до 5 В
  • Пиковый КПД преобразователя: 95%
  • Диапазон входных напряжений: от 0.4 В до 5.5 В
  • Минимальное входное напряжения для запуска устройства: 0.88 В
  • Диапазон выходных напряжений: от 1.8 В до 5.0 В
  • Шаг регулировки выходного напряжения 100 мВ
  • Установка уровня выходного напряжения при помощи одного резистора точностью 1%
  • Пиковый ток на катушке индуктивности ILIM
  • MAX17220: 225 мА
  • MAX17222, MAX17223: 500 мА
  • MAX17224, MAX17225: 1 А
  • Схема защиты от переходных процессов на входе сигнала разрешения EN (только для MAX17220, MAX17222 и MAX17224
    Диапазон рабочих температур TA: от -40°С до +85°С

Доступные корпуса:

  • 6-выводной µDFN, размером 2 мм х 2 мм
  • 6-выводной WLP, размером 0.9 мм х 1.4 мм

Область применения:

  • Светодиодные драйверы приборов оптического мониторинга сердечного ритма (OHRM)
  • Системы резервного питания на основе суперконденсаторов для часов реального времени, зуммеров сигнала тревоги и т.д.
  • Портативные устройства с батарейным и аккумуляторным питанием
  • Миниатюрные, маломощные датчики приложений Интернета вещей
  • Носимая электроника
  • Портативные медицинские приборы
  • Маломощные беспроводные коммуникационные устройства
