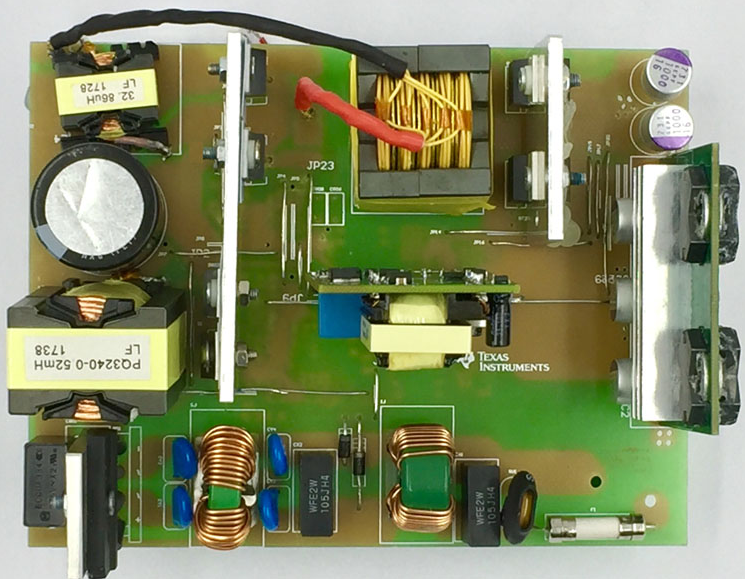

TI BlockКомпания Texas Instruments представила новый опорный дизайн высокоэффективного мощного (450 Вт) источника питания — законченное схемотехническое решение, которое состоит из двух блоков: корректора коэффициента мощности (ККМ), работающего в режиме непрерывных токов дросселя и LLC-преобразователя.

В качестве контроллера ККМ применяется микросхема UCC28180, а для LLC- преобразователя — UCC256301, которая обеспечивает устойчивое управление в широком диапазоне нагрузок. Схема синхронного выпрямления выполнена на базе контроллера UCC24612 и полевых транзисторов FET с малым значением сопротивления открытого канала.

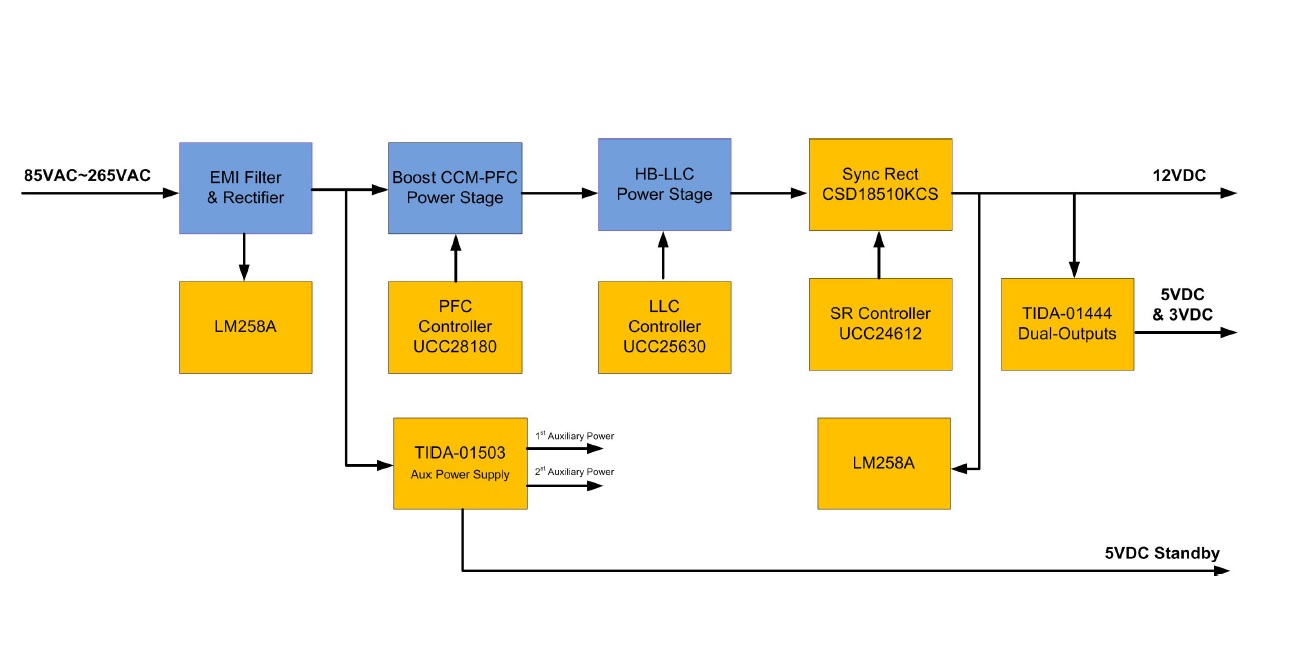

11234



Этот опорный дизайн можно применить в качестве AC-DC преобразователя для большого спектра приложений, которые требуют высокий КПД и надёжную работу в переходных режимах.
Дизайн выполнен на односторонней печатной плате, как источник питания для применений требовательных к стоимости

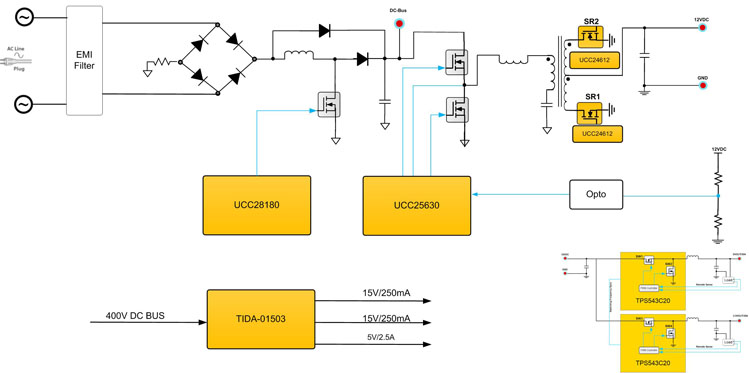

TI Shema



Особенности:

  • Максимальный КПД 93%;
  • Диапазон входных напряжений: 85…265 В;
  • Быстрая реакция на изменение нагрузки;
  • Встроенные средства защиты.
