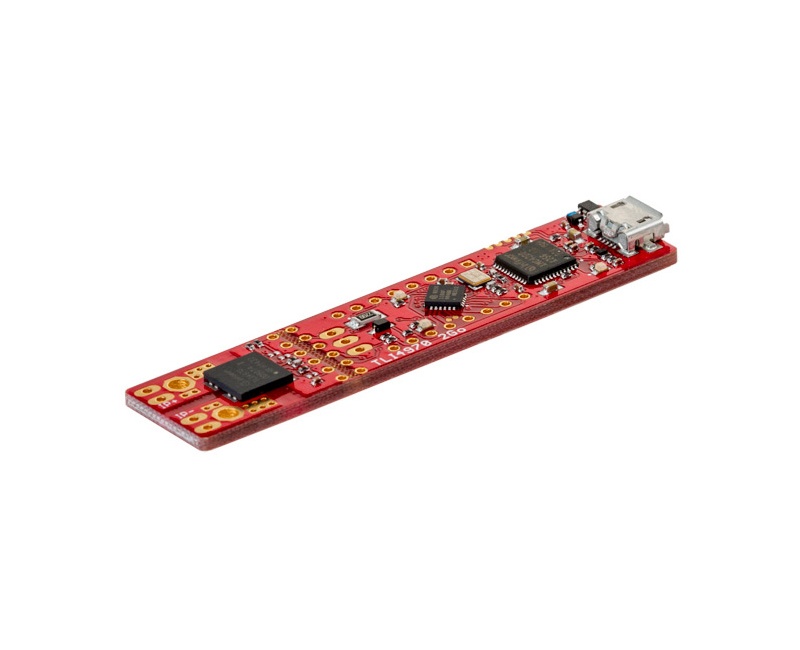

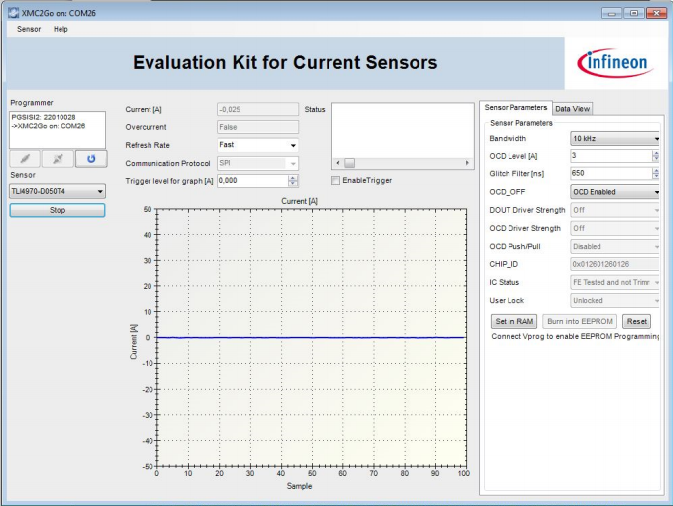

TLI4970 2Go.jpg 472149771TLI49700502GOKITTOBO1 — простая и недорогая демонстрационная плата от Infineon для быстрого знакомства с возможностями датчика тока TLI4970-D050T4. Новый цифровой датчик тока на эффекте Холла TLI4970 позволяет с хорошей точностью измерять постоянный и переменный ток до 50 А. Плата подключается к ПК по USB и предоставляет с помощью простого графического интерфейса полный доступ к внутренним регистрам TLI4970. Результаты измерений наглядно представляются в графическом виде.
На плате TLI49700502GOKITTOBO1 имеется ARM Cortex-M0 микроконтроллер XMC1100 и отладчик J-Link Lite Debugger, реализованный на микроконтроллере Infineon XMC4200. Это позволяет построить на базе этой платы прототип собственного прибора.
Датчик TLI4970 обеспечивает линейный выходной сигнал без гистерезиса. Благодаря принципу дифференциального измерения TLI4970 эффективно подавляет влияние внешних полей. Встроенная калиброванная токовая шина исключает необходимость в какой-либо регулировке изделия после установки датчика на печатную плату. Для быстрого детектирования перегрузки в измеряемой цепи предусмотрен отдельный выход (OCD). Он обеспечивает быстрый выходной сигнал в случае, если ток превышает предварительно установленный порог.

tl sw

Особенности и параметры TL4970x

  • Измерение тока до ±25 (±50) A (AC & DC);
  • Стабильные показания во всем диапазоне температур и в течение всего срока службы (макс. 2.9 % @ 0 h, 3.5 % @ lifetime);
  • Низкая ошибка смещения (макс. 25 мА при комнатной темп.);
  • Высокое подавление внешнего магнитного поля;
  • Быстрое детектирование заданной токовой перегрузки;
  • Гальваническая изоляция до 2.5 кВ макс. (согласно UL 1577);
  • Выходной интерфейс 16 бит SPI (13 бит данных);
  • Небольшой SMD-корпус 7×7 мм;
  • Напряжение питания микросхемы 3.3 В;
  • Ток потребления 12 мА;
  • Время срабатывания не превышает 18 мкс;
  • Диапазон рабочих температур: -40…85°С.
  • Цифровые датчики тока TLI4970D050T4XUMA1 и TLI4970D025T5XUMA1 отличаются пределом измерений ±25 A и ±50 A, соответственно.
