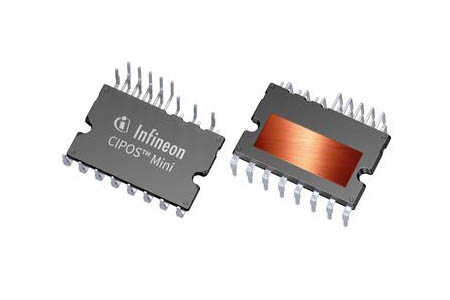

INF CIPOS Mini headУстройства рассчитаны на рабочее напряжение до 650 В и могут применяться в приложениях мощностью от 2 кВт до 6 кВт.
IFCM20U60GD, IFCM30U65GD, IFCM20T65GD, IFCM30T60GD — серия высокоинтегрированных, компактных интеллектуальных силовых модулей семейства CIPOS™ Mini, разработанных для управления электродвигателями в широком спектре приложений: бытовой технике, вентиляторах, насосах и электроприводах общего назначения. Устройства выполнены на основе новейшей технологии производства силовых полупроводников и управляющих микросхем. Кроме того, в них применяются IGBT- и MOSFET-транзисторы улучшенной технологии, а также драйверы затворов следующего поколения и современные термомеханические компоненты.
Модули повышают производительность систем и их КПД за счет высокого значения плотности мощности и большой надежности конструкции.

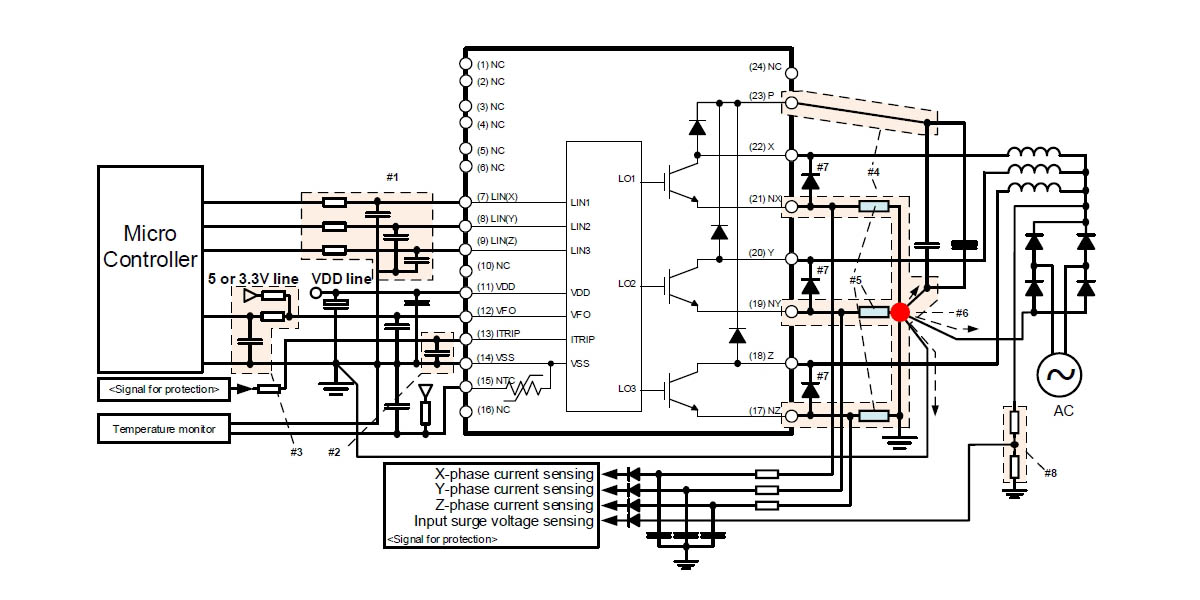

IFCM20U65GD app

Отличительные особенности:

  • Топология 2-фазного (IFCM20T65GD и IFCM30T60GD) или 3-фазного (IFCM20U60GD и IFCM30U65GD) корректора коэффициента мощности с чередованием
  • Предназначены для систем с номинальной мощностью от 2 кВт до 6 кВт
  • Номинальное рабочее напряжение: 650 В
  • Выходной ток: 20 А (IFCM20T65GD и IFCM20U60GD) и 30 А (IFCM30T60GD и IFCM30U65GD)
  • Рабочая частота преобразования: до 60 кГц
  • Низкие потери на переключение благодаря использованию новейшей технологии производства микросхем компании Infineon (TrenchStop5 IGBT и быстропереключающийся диод с эмиттерным управлением)
  • Драйвер затвора транзисторов, выполненный по надежной технологии «кремний на изоляторе», гарантирующей устойчивость к переходным процессам
  • Функция отключения при возникновении перегрузки по току
  • Защита от недопустимого снижения входного напряжения
  • При срабатывании системы защиты отключаются все силовые ключи
  • Превосходные тепловые характеристики благодаря использованию технологии прямого крепления медных выводов к подложке
  • Простая трассировка печатной платы
  • Сертифицированный по стандарту UL терморезистор сопротивлением 85 кОм
  • Бессвинцовое покрытие выводов, соответствие требованиям RoHS



Преимущества:

  • Увеличение эффективности схемы управления электроприводом
  • Упрощение процесса монтажа
  • Дроссель и радиатор меньших размеров, снижающие стоимость изделия
  • Малая монтажная площадь



Область применения:

  • Схемы управления электродвигателями в бытовой технике, системы кондиционирования
  • Беговые дорожки, тепловые насосы, промышленные приводы
