Новые ключи снабжены рядом интеллектуальных возможностей, включающих различные защитные и диагностические функции. Устройства семейства PROFET™ способны управлять нагрузками различных типов – резистивными, индуктивными и емкостными и поэтому отлично подходят для применения в самом широком спектре промышленных приложений.
ITS4200S-SJ-D — это защищенные, одноканальные, интеллектуальные ключи на основе силового NMOS-транзистора с сопротивлением открытого канала 200 мОм, выполненные в 8-выводном корпусе PG-DSO-8 и снабженные схемой накачки заряда, CMOS-совместимым входом и цепью обратной связи для задач диагностики.

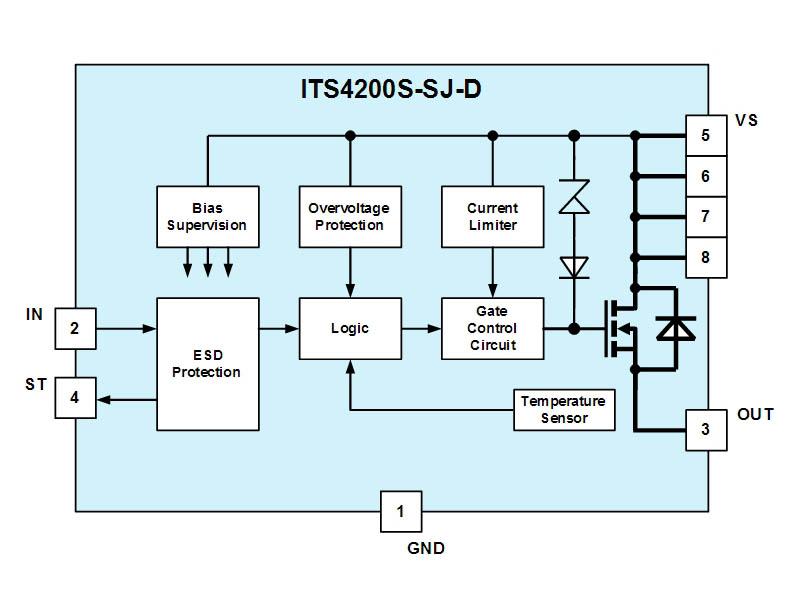

ITS4200S bd

Ключевые характеристики:

  • Защита от перегрузки по напряжению VSAZ: 62 В (мин.)
  • Диапазон рабочих напряжений: от 6 В до 52 В
  • Сопротивление открытого канала RDS(ON): 150 мОм (тип.)
  • Номинальный ток нагрузки ILNOM: 1.2 А
  • Рабочая температуре перехода TJ: от -40°С до +125°С


Отличительные особенности:

  • CMOS совместимый вход
  • Поддерживает коммутацию всех типов резистивных, индуктивных и емкостных нагрузок
  • Высокая скорость размагничивания индуктивной нагрузки
  • Чрезвычайно низкий ток потребления в режиме ожидания
  • Оптимизирован по уровню электромагнитной совместимости (EMC)
  • Схема диагностики с выходом с открытым стоком для сигнализации состояний перегрева и короткого замыкания
  • Определение размыкания нагрузки в выключенном состоянии при помощи внешнего резистора
  • Схема защиты от перегрузки по выходному току
  • Схема защиты от короткого замыкания
  • Схема отключения при перегреве с функцией перезапуска
  • Схема защиты от перегрузки по напряжению (включая случаи внезапного отключения нагрузки)
  • Схема защиты от неверной полярности аккумуляторной батареи с использованием внешнего резистора
  • Схема защиты от электростатических разрядов
  • 8-выводной корпус PG-DSO-8, соответствующий требованиям директивы RoHS


Область применения:

  • Схемы коммутации всех типов резистивных, индуктивных и емкостных нагрузок
  • Схемы питания на 12 В, 24 В и 45 В постоянного тока с CMOS-совместимым интерфейсом управления
  • Драйверы электромагнитных реле
