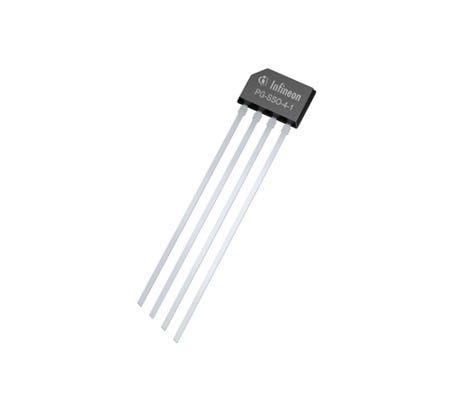

tle4922 headВысоконадежный и простой в использовании датчик скорости TLE4922-XAN-F с одиночным элементом Холла и независимым от полярности магнита способом монтажа предназначен для использования в двухколесных транспортных средствах, автомобилях и промышленных приложениях.
TLE4922 представляет собой активный одноэлементный датчик Холла, который идеально подходит для детектирования перемещения и позиционирования ферромагнитных структур и систем с постоянными магнитами. Встроенный модуль самокалибровки обеспечивает оптимальную точность при номинальных рабочих условиях. Версия устройства с суффиксом -XIN прошла квалификационное тестирование в течение 2000 часов.
Высокая чувствительность и точность в сочетании с широким диапазоном рабочих температур делает датчик идеальным выбором для применения в жестких условиях окружающей среды промышленных и автомобильных приложений.

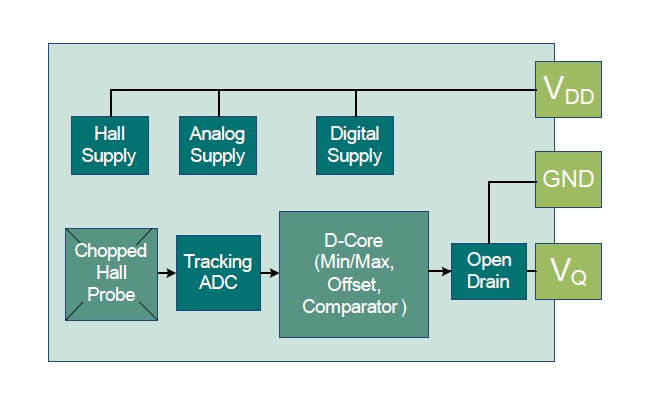

tle4922 bd

Отличительные особенности:

  • Недорогой датчик скорости
  • Низкое значение джиттера: менее 0,08° при воздушном зазоре от 0.5 мм до 3.2 мм
  • Детектирование нулевой скорости при частоте сигнала до 8 кГц
  • Защита от помех
  • Ограничение выходного тока при коротком замыкании
  • Выключение выхода при перегреве
  • Защита от реверса напряжения
  • Устройство совместимо с любыми типами магнитов и работает независимо от полярности расположения магнита (TIM)
  • Совместимость с двухпроводными токовыми интерфейсами
  • Высокое качество Infineon
  • Подходит для приложений с низким энергопотреблением: ток потребления 5 мА при напряжении питания 9 В
  • Широкий диапазон напряжения питания: от 4.5 В до 18 В
  • Устойчивость к статическим разрядам и электромагнитным помехам величиной до ±3 кВ по модели человеческого тела
  • Широкий диапазон рабочих температур: от -40°C до +155°C
  • Компактный низкопрофильный корпус PG-SSO-4-1


Преимущества:

  • Простота монтажа и низкая стоимость владения
  • Широкий диапазон рабочего воздушного зазора
  • Независимая от полярности магнита монтировка датчика (TIM)
  • Подходит для всех типов магнитов любой полярности
  • Служит заменой решений измерения скорости той же ценовой категории при лучшей точности и чувствительности
  • Гарантия применимости в будущем благодаря повышенной чувствительности, которая будет удовлетворять стандартам эффективности следующих поколений
  • Сниженные технологические допуски при производстве за счет широкого диапазона рабочего воздушного зазора


Область применения:

  • Малые транспортные средства – двух- и трехколесные
  • Датчики положения и скорости вращения коленчатого вала
  • Датчики скорости вращения выходного вала трансмиссии
  • Спидометры
