Устройство отличается малыми размерами без ущерба для оптических и электрических характеристик и требует минимальное число внешних компонентов для интеграции в пользовательскую систему.
MAX30102 интегрирует красный и инфракрасный светодиоды, фотодетектор, оптические элементы и электронную схему с функцией подавления воздействий окружающего света. MAX30102 представляет собой завершенное системное решение, максимально облегчающее интеграцию в портативные устройства и носимую электронику. Модуль работает от источника питания напряжением 1.8 В и оснащен независимой линией питания на 5 В для внутренних светодиодов. Связь с модулем осуществляется посредством I2C-совместимого последовательного интерфейса. Устройство может быть программно переведено в выключенное состояние с нулевым током потребления, что позволяет сохранять напряжение на шинах питания в течение всего времени работы системы.

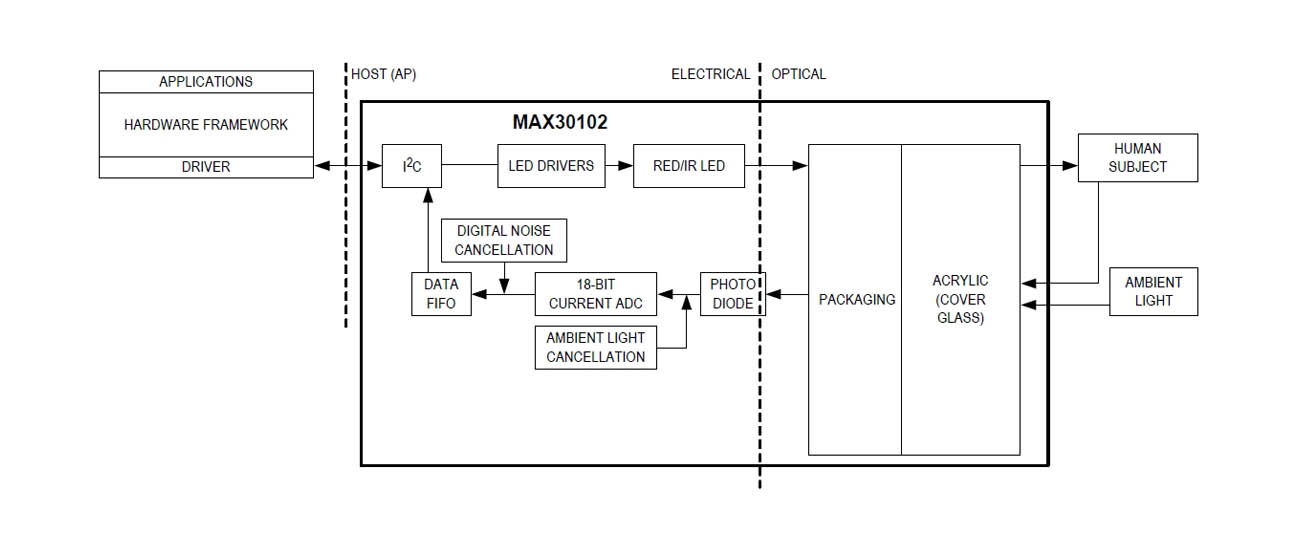

MAX30102 fbd

Отличительные особенности:

  • Монитор сердечного ритма и пульсоксиметр, размещенный в светоотражающем корпусе со встроенными светодиодами
  • 14-выводной оптический модуль малых размеров: 5.6 мм x 3.3 мм x 1.55 мм
  • Интегрированное защитное стекло для оптимальной, надежной производительности
  • Очень низкое энергопотребление, подходящее для мобильных устройств
  • Функция настройки частоты дискретизации и тока через светодиоды для оптимизации потребляемой мощности
  • Маломощный монитор сердечного ритма: менее 1 мВт
  • Сверхнизкий ток потребления в выключенном состоянии: 0.7 мкА
  • Возможность быстрого вывода данных
  • Высокие частоты дискретизации
  • Высокая устойчивость к случайным движениям объекта измерения
  • Высокое соотношение сигнал/шум
  • Диапазон рабочих температур: от -40°C до +85°C



Область применения:

  • Фитнес-аксессуары
  • Носимая электроника
