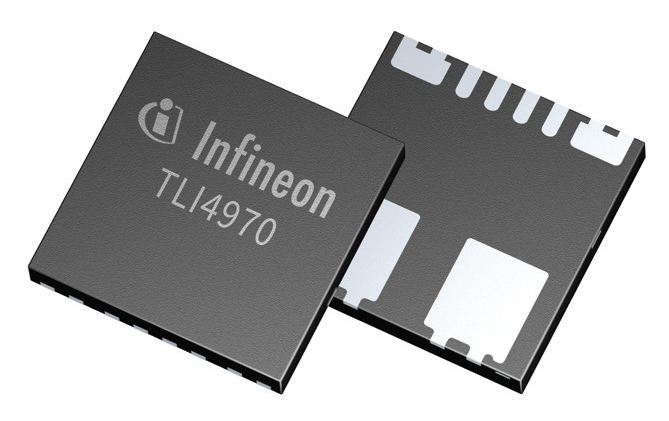

Infineon IMG1pg18Семейство цифровых датчиков тока Infineon TLI4970 представляет собой законченное решение для измерения постоянного и переменного тока до 50 ампер. Микросхема включает в себя первичный преобразователь на эффекте Холла, АЦП, цифровой сигнальный процессор и выходной цифровой SPI-интерфейс.
TLI4970 имеет гальваническую изоляцию от измеряемой цепи. Точность во всем диапазоне температур в течение всего срока жизни микросхемы не превышает ±1,6%, разрешающая способность достигает 6,25 мА (13-бит).

Область применения TLI4970 – источники питания, инверторы, солнечная энергетика, освещение, силовые приводы и зарядные устройства батарей. Благодаря встроенной схеме магнитной защиты (stray field suppression), микросхема надежно работает даже в присутствии внешних магнитных полей.
Отдельный выход быстрой защиты от перегрузки по току позволяет отключить нагрузку за 1,6 мкс. Этот выход можно также настроить на определения перехода напряжения через ноль. Разработчик имеет возможность гибко настраивать пороги срабатывания и управлять частотой среза встроенного фильтра (программируется в EEPROM).
Микросхемы семейства TLI4970 отличаются пределом измеряемого тока (25 или 50 А), а также точностью (1,6 или 3,5 %). Микросхема работает от напряжения 3,1…3,6 В и потребляет 12 мА.

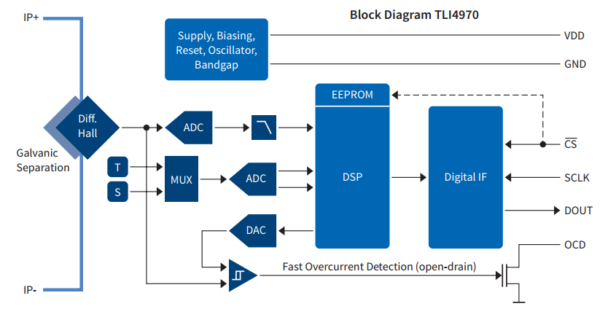

TLI 4970 600x317

Особенности TLI4970

  • Измерение AC & DC до ±50A
  • Высокая точность – от 1.6 %
  • Миниатюрный размер 7 x 7 x 1 мм
  • Гальваническая изоляция 2.5 кВ
  • Быстрой контроль перегрузки – за 1.6 мкс
  • Программируемый фильтр
  • Не требует экранирования
  • Не требует калибровки
