d6510818325d281fd73ade9e9fff7cfaНовый радиомодуль CC2650MODAMOHT предназначен для создания устройств BLE (Bluetooth Low Energy) , а также может также применяться в приложениях ZigBee® , 6LoWPAN и ZigBee RF4CE™.
Для работы модуля достаточно загрузить пользовательское приложение и подключить батарею – под крышкой модуля есть все необходимое – процессор для пользовательского приложения 32-bit ARM Cortex-M3, мультистандартный радиомодем на отдельном процессоре Cortex-M0, DC/DC-преобразователь питания, кварцевые резонаторы и цепи согласования с антенной.

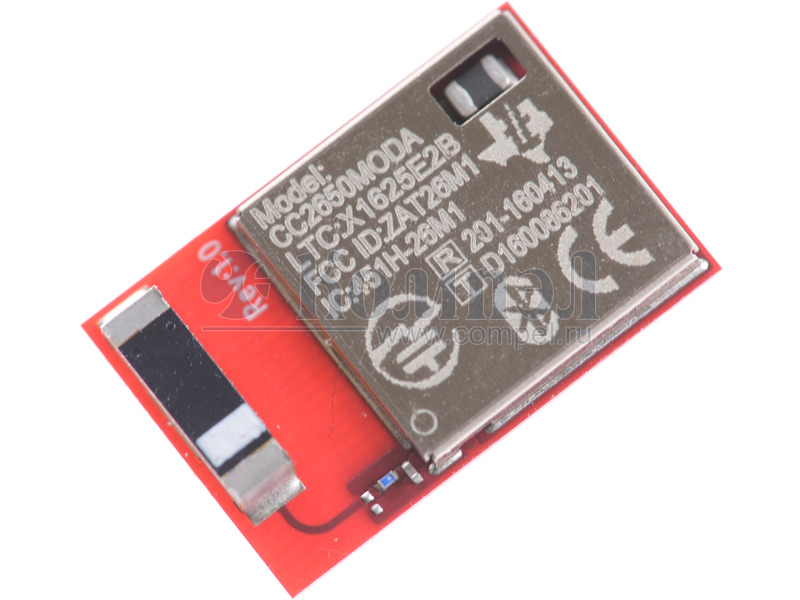

Модуль построен на микросхеме CC2650 5×5 мм и имеет на борту 128 кБ Flash и 20 кБ RAM-памяти. CC2650MODAMOHT выполнен в виде компактной SMD-микросборки 11×17 мм с установленным экраном и chip-антенной диапазона 2,4 ГГц.

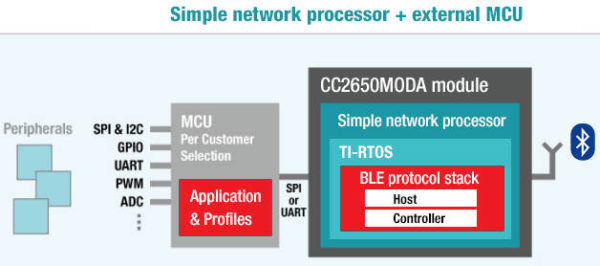

Для разработки приложений предоставляется бесплатный стек BLE-STACK-2-2-1, включающий в себя множество примеров кода для быстрого старта. В качестве среды разработки можно использовать Code Composer Studio или IAR Embedded Workbench. Предоставляемый стек поддерживает все расширения, вводимые спецификацией BLE 4.2, а именно: LE Secure Connections, LE Data Length Extension и LE Privacy 1.2. Модуль может работать в 2 режимах – либо как законченное устройство, либо как сетевой процессор SNP (Simple Network Processor) в паре со внешним микроконтроллером, например с Cortex-M4F MSP432.

09nov16 TI CC2650MODA Btle1 600x266

CC2650MODAMOHT может также использоваться в проприетарных режимах передачи данных в диапазоне 2400 МГц. Примеры простого приемника и передатчика (исходный код приложений для CC26xx) входят в комплект ПО TI-RTOS 2.21.00.06
Благодаря чрезвычайно низкому току потребления на основе данного модуля можно сделать, например, диммер для лампы, который не требует нулевого провода. Подробнее об этом можно прочитать в статье “Источник питания для беспроводного диммера без использования нейтрали: типовая разработка и ее испытания”.
Модуль имеет предварительную сертификацию (pre-certified) в соответствие с требованиями FCC, IC, ETSI, и ARIB. Наличие этих документов значительно снижает объем работы и стоимость при интеграции модуля в свои изделия.
