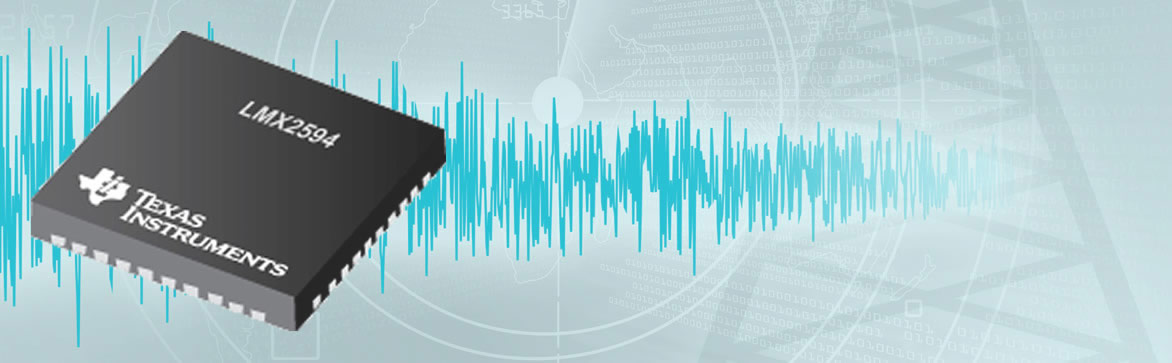

0e0db LMX2594

Компания Texas Instruments выпустила новый синтезатор частоты LMX2594 с широким диапазоном рабочих частот и беспрецедентно высокими параметрами СВЧ-сигнала. LMX2594 имеет лучший в своем классе фазовый шум: -236 дБн/Гц; джиттер 50 фс и высокую рабочую частоту – до 15 ГГц без использования внутреннего умножителя.

Синтезатор содержит вход синхронизации, позволяет реализовать скачки по частоте (frequency ramping), а выходной сигнал можно снимать на двух дифференциальных выходах.

LMX2594 позволяет синхронизировать выходы нескольких микросхем, а также обеспечить предсказуемую стабильную задержку между входом и выходом. Быстрый механизм калибровки позволяет изменять частоту за 20 мкс. Диапазон регулировки выходной мощности – от 7 до 15 dBm.

Питание синтезатора производится от единственного напряжения 3,3 В; встроенные LDO исключают необходимость в дополнительных стабилизаторах на плате.
Области применения LMX2594:



  • Измерительное оборудование
  • Высокоскоростные конверторы данных (JESD204B)
  • Сотовые сети 5G
  • Инфраструктуры связи миллиметрового диапазона
  • Фазированные антенные решетки и формирование луча
