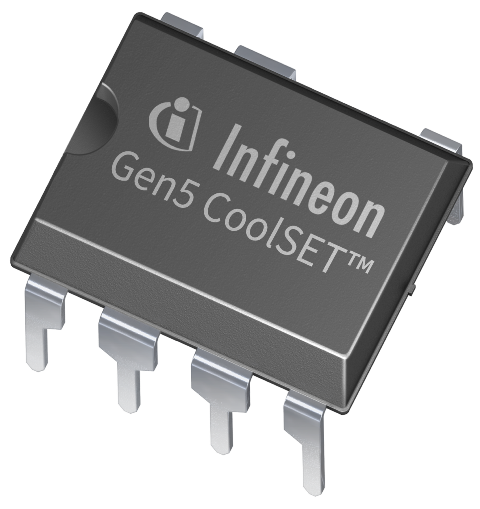

Gen5 CoolSET PG DIP 07 1 vAКомпания Infineon продолжает развивать решения для маломощных источников питания широкого назначения. В начале 2017 года в массовое производство были выпущены ШИМ-регуляторы семейства CoolSET™ 5-ого поколения ICE5QR, работающие в режиме квази-резонанса, со встроенным 700 В или 800 В MOSFET серии P7.

Новый контроллер 5-ого поколения позволяет разрабатывать источники электропитания мощностью до 75 Вт (220В ± 20%). Обновленный квази-резонансный алгоритм управления снижает потери на транзисторе и, соответственно, уровень электромагнитного шума. Малые потери мощности позволяют охлаждать микросхему без использования габаритного радиатора.

Более высокий КПД решения CoolSET™ Gen 5 по сравнению с обычными обратноходовыми преобразователями достигается не только за счет квази-резонансной топологии, но также за счет встроенных в микросхему транзисторов CoolMOS™ серии P7, которые обладают отличными динамическими характеристиками и низким значением выходной емкости Сoss и энергии выключения Eoss.

Контроллеры Infineon семейства CoolSET™ 5-ого поколения:

НаименованиеVds (В)Rds(on) @ 25°C (Ом)Мощность, 220 ±20% В AC (Вт)Мощность, 85…300 В AC (Вт)Корпус
ICE5QR4770AZ 700 4,73 27 15 PG-DIP-7
ICE5QR4780AZ 800 4,13 28 15 PG-DIP-7
ICE5QR2270AZ 700 2,13 41 22 PG-DIP-7
ICE5QR2280AZ 800 2,13 41 22 PG-DIP-7
ICE5QR1070AZ 700 1,15 58 32 PG-DIP-7
ICE5QR0680AZ 800 0,71 74 41 PG-DIP-7
ICE5QR4770AG 700 4,73 27 15 PG-DSO-12
ICE5QR1680AG 800 1,53 50 27 PG-DSO-12
ICE5QR0680AG 800 0,71 77 42 PG-DSO-12

Технические преимущества:

  • smps-smallВстроенный 700 В/800 В MOSFET нового поколения P7;
  • Быстрый запуск благодаря каскодному включению высоковольтного транзистора;
  • Встроенный цифровой плавный запуск;
  • Улучшенный цифровой алгоритм работы в режиме квази-резонанса для снижения ЭМИ и увеличения КПД;
  • Комплекс защит по току, напряжению и температуре;
  • Автоматический перезапуск после срабатывания защиты;
  • Ограничение по минимальной частоте работы для уменьшения акустического шума;
  • Высокая энергоэффективность при малой нагрузке с настройкой порогов входа/выхода;
  • Преимущество по энергоэффективности не менее 3-5% (по сравнению со стандартной обратноходовой топологией).

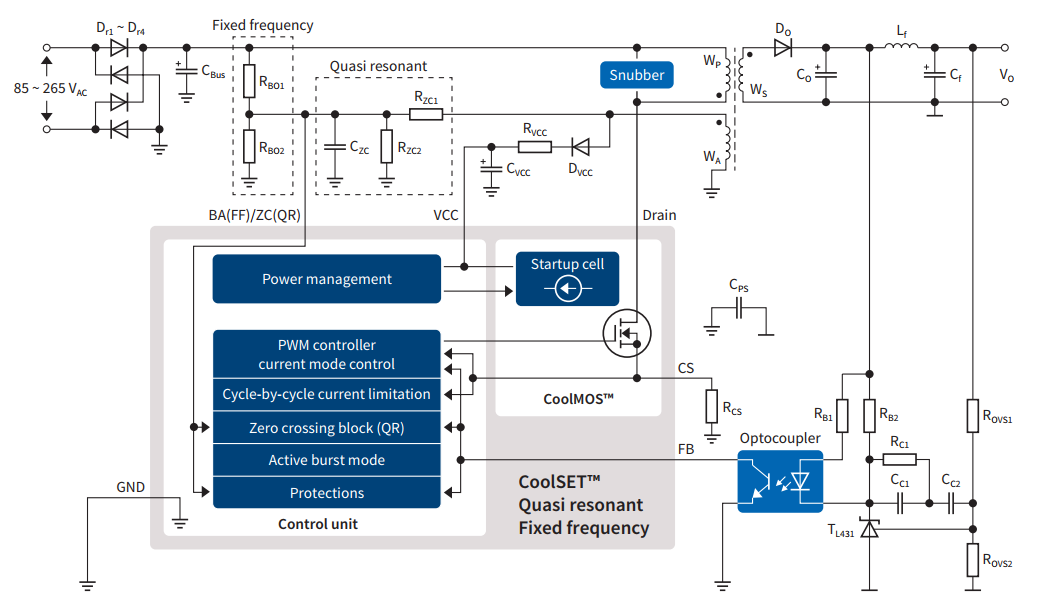

coolset gen5 reg sheme
