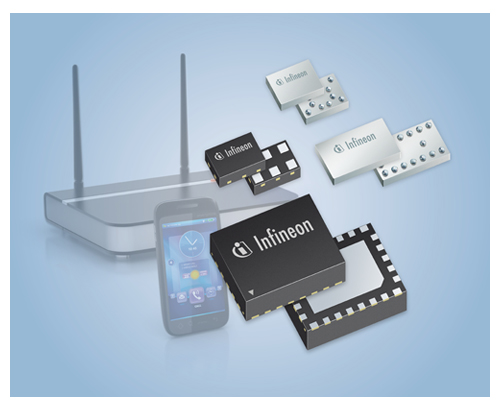

inf rf headКомпания Infineon предлагает высокочастотные интегральные переключатели (RF switches) серий BGS12, BGS13, BGS14 для реализации радиотракта в устройствах Интернета вещей, использующих технологии GSM, GPS/ГЛОНАСС, Bluetooth, ZigBee, WiFi и ISM 433/868 MГц. Ключи серий BGS1xPN имеют низкие вносимые потери (0.17 dB @ f=0.9 GHz), высокую изоляцию между каналами (45 dB @ 698 – 915MHz) и способны коммутировать сигналы большой мощности (до 40dBm CW @ 900 MHz). Диапазон рабочих частот – от 50 МГц до 6 ГГц.

Ключи построены по CMOS-технологии, которая обеспечивает ряд преимуществ. Во первых, управляющие узлы выполняются на той же подложке по единому техпроцессу, что снижает цену микросхемы. Во вторых, обеспечивается полная совместимость по уровням управляющих сигналов с большинством микроконтроллеров без использования дополнительных схем сдвига уровней. В третьих, на сигнальных выводах нет никакого постоянного напряжения, что позволяет обойтись без развязывающих конденсаторов.Например, ПАВ- фильтры могут напрямую подключаться к этим ключам.
В зависимости от задач, разработчик может выбрать ключи с коммутацией 2, 3 или более каналов. Использование высокочастотных ключей позволяет создавать многодиапазонные радиочастотные системы или использовать несколько антенн для повышения надежности передачи данных.

Ключи серии BGS1xPN предназначены для работы как в в передающем, так и в приемном тракте. Неподключенный вход ключа может оставаться “в воздухе” (BGS12S3N6) либо замыкаться на землю (BGS12PN10). Ключи обеспечиваю ESD защиту ВЧ-порта на уровне 8 кВ. Рабочее напряжение микросхем 1,8 … 3,6 В, а рабочий температурный диапазон -40 … +85 °С.

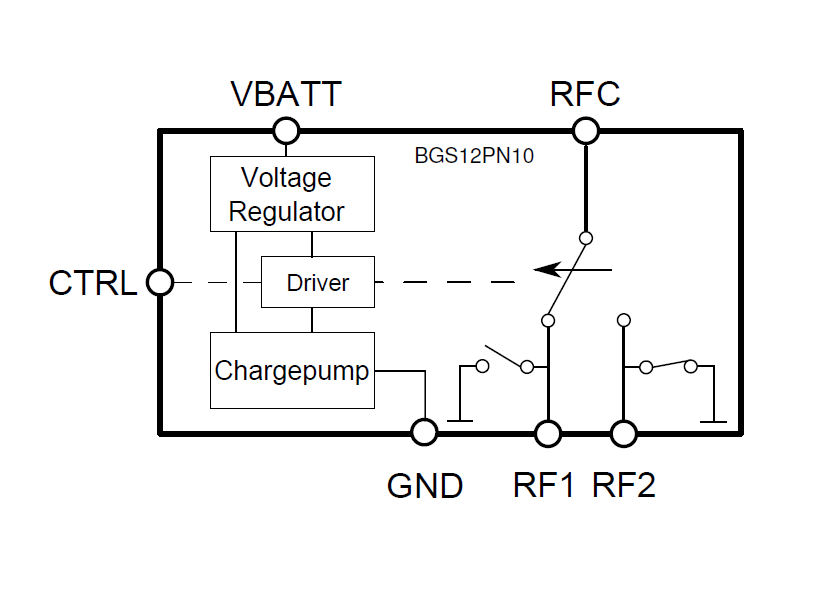

BGS12
