TVS3300

Комания Texas Instruments представила TVS3300 – интегральный однонаправленный супрессор, обеспечивающий защиту шин с рабочим напряжением до 33В. По сравнению с традиционными TVS диодами, TVS3300 имеет очень точный и стабильный во времени порог срабатывания (38 В при 35 А (8/20 мкс)) и не позволяет напряжению превысить его во время действия импульса.
Ограничитель построен на базе мощного ключа управляемого опорной схемой. Такой активный вариант ограничения позволяет избежать деградации супрессора в ситуации повторяющихся бросков напряжения. Допускается встречное включение двух TVS3300 для униполярного ограничения напряжения.

TVS3300 соответствует самым жестким требованиям и позволяет реализовать надёжную защиту от импульсов:

Мощность поглощения импульса:

  • IEC 61000-4-5 (8/20 µs): 35 A / 1330 W
  • IEC 61643-321(10/1000 µs): 4 A / 150 W
  • Защита от электростатики по IEC 61000-4-2 Level 4:
  • ±14 кВ (контакт), ±11 кВ (контакт для корпуса SON)
  • ±30 кВ (воздушный зазор)
  • Защита по IEC 61000-4-4: 80 A (5/50 ns)



TVS3300 доступен в двух малогабаритных корпусах WCSP (1.062 мм × 1.116 мм) и SON (2.00 мм × 2.00 мм), что позволяет значительно сэкономить пространство на печатной плате (по сравнению с классическими супрессорами в стандартных миниатюрных корпусах SMA или SMB). При правильной трассировки платы, оба корпуса обеспечивают лучший отвод тепла, что повышает надежность и выживаемость устройства.
Прецизионное значение порога срабатывания, стабильность при действии импульса, отсутствие долговременной деградации и миниатюрные корпуса делают TVS3300 удобной заменой классических дискретных супрессоров. Базовое применение TVS3300 – высоконадежные устройства с шинами 24В.

Хотя TVS3300 позиционируется как TVS диод и его альтернатива, есть особенность в том, что TVS диоды обладают сумасшедшим быстродействием (пикосекунды). Поэтому подавляют столь короткие импульсы.
TVS3300 сделан для других применений - мощная защита от статики и очень точное напряжение открывания(TVS диоды не обладают точностью), если оборудование чувствительное.

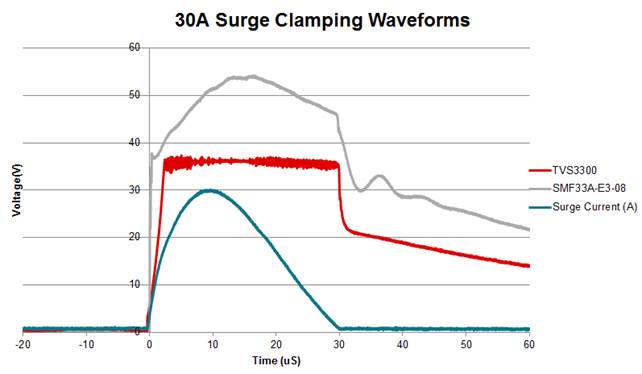

Рисунок ниже показывает как открывается TVS3300 и как TVS диод:

tvs

На рисунке видно, что обычный TVS диод открывается немного быстрее(серым), но напряжение с большим размахом по шкале.

Ещё одним плюсом является значительно меньший по габаритам корпус:

tvs4
