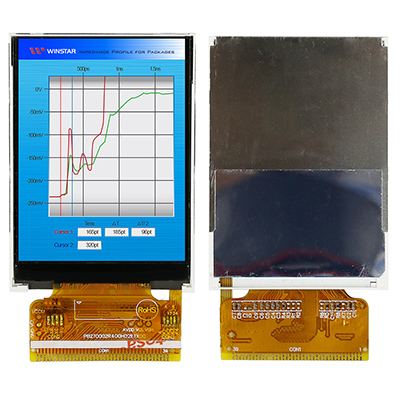

WF24H это 2.4'' дюймовый полноцветный 240x320 TFT-LCD дисплей. Этот дисплей имеет встроенный ILI9341V контроллер IC; с поддержкой 8/16-бит 8080 паралельной MCU интерфейса. Размеры WF24H составляют 42.72 x 60.26 mm, с активной областью 36.72 x 48.96 mm; с интегрированным контроллером ILI9341V на модуле. Диапазон напряжения питания для LCM (VCC) составляет от 2.4В до 3.3В
Индикация дисплея WF24H, производится в портретном режиме. Для индикации в горизонтальном режиме, пожалуйста свяжитесь со службой технической поддержки Winstar Display. Яркость дисплея составляет 500 cd/m2. Рабочая температура дисплея: от -20 ° C до + 70 ° С; Температура хранения: от -30 ° C до + 80 ° C. Ниже приведена основная характеристика 2.4'' TFT-LCD WF24H:
Item-WF24H | Dimension |
Size | 2.4 inch |
Dot Matrix | 240 x RGB x 320(TFT) |

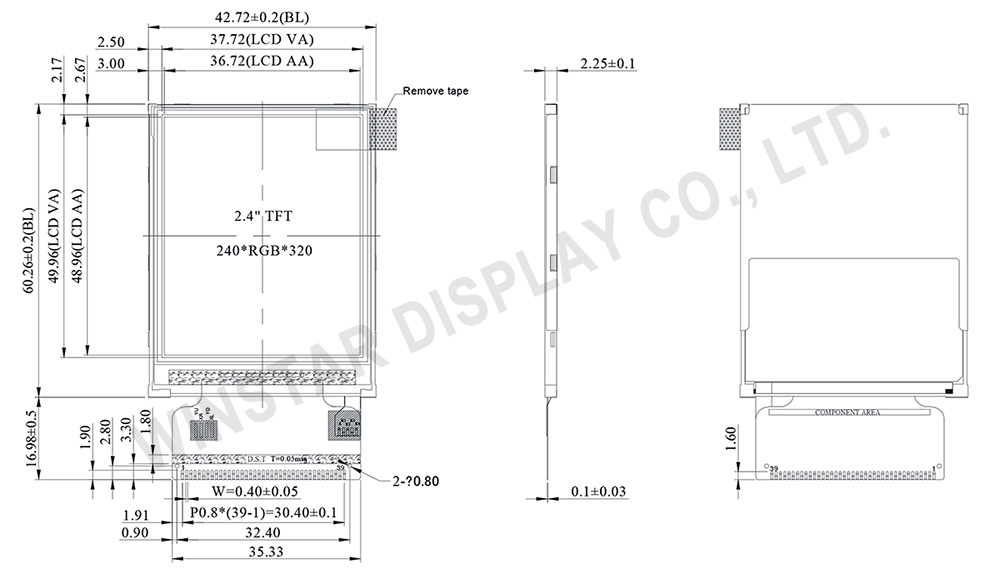

Module dimension | 42.72 x 60.26 x 2.25 mm |
Active area | 36.72 x 48.96 mm |
Dot pitch | 0.051 x 0.153 mm |
LCD type | TFT, Normally White, Transmissive |
View Direction | 6 o'clock |
Gray Scale Inversion Direction | 12 o'clock |
Aspect Ratio | Portrait |
Backlight Type | LED, Normally White |
Interface | MCU |
Touch Panel | RTP Option |
Surface | Glare |
