7" HDMI интерфейс TFT-LCD Дисплей-WF70BTIFHLHTX

Winstar 7 "WF70BTIFGDHTX - это среднеразмерный HDMI-дисплей с разрешением 1024x600 точек. Этот 7-дюймовый TFT-дисплей WF70BTIFGDHTX оснащен панелью управления с интерфейсом HDMI и 40-контактным разъемом на плате; Он разработан, чтобы сделать использование Raspberry Pi более удобным. Этот TFT-дисплей обладает USB интерфейсом и резистивным сенсорным экраном. Версия с емкостной сенсорной панелью, находится в стадии разработки, и скоро будет доступна. Так же Вы можете приобрести HDMI коннектор, который мы разработали непосредственно для более удобного соединения WF70BTIFGDHTX с Raspberry Pi.

Вы можете использовать этот TFT-дисплей WF70BTIFGDHTX с Raspberry Pi, а также можете использовать его как компьютерный дисплей с любым устройством, имеющим выход HDMI. Эта 7-дюймовая TFT-модель обладает разрешением 1024x600, что является высоким разрешением и идеально подойдет для использования во встроенных системах. Обратите внимание, что HDMI или USB-кабель не входит в комплект WF70BTIFGDHTX.

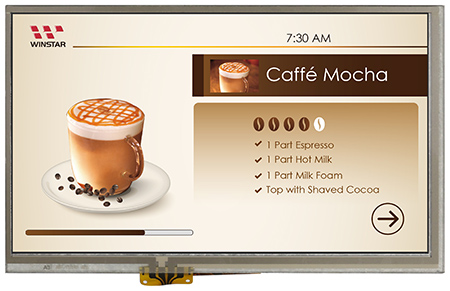

ЛицеваяЛицевая сторона:

  • 7"HDMI TFT-LCD
  • С резистивной сенсорной панелью
  • Part No. WWHDMI-00#

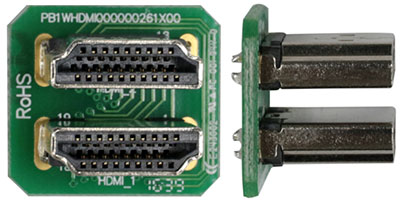

  • HDMI коннектор для TFT модуля и Raspberry Pi





WF70BTIFHLHTX front 450



front side

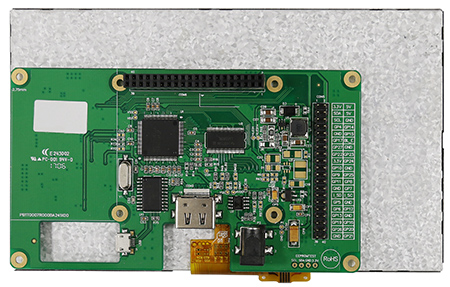

Задняя сторона:WF70BTIFHLHTX back 450

  • С контроллером
  • Вход HDMI интерфейса
  • Интерфейс USB RTP
  • 40-контактный разъем на плате







 Особенности и спецификации WF70BTIFHLHTX

Item-WF70BTIFHLHTX Dimension
Диагональ 7 дюймов
Разрешение 1024 × RGBx600(TFT)
Размер модуля 165.0 × 99.8 × 25.2 mm
Активная площадь 154.2114 × 85.92 mm
Размер пиксела 0.1506 x 0.1432 mm
Тип LCD TFT, Белый, Трансмиссивный
Угол обзора На 12 часов
Направление инверсии уровня шкалы серого На 6 часов
Cоотношение сторон 16:9
Тип подсветки LED, Белый
Сенсорный экран RTP option (CTP скоро)
Интерфейс HDMI
Поверхность Антибликовое

Особенности:

  • Хороший сенсорный ответ
  • Быстрое время отклика
  • Может быть использован не только с Raspberry Pi
  • Может быть использован не только как мини-ПК, но и может быть использован в качестве монитора
  • Поддержка RTP с интерфейсом USB
  • Поддержка CTP (скоро будет доступна)
  • HDMI коннектор для соединения TFT-модуля с Raspberry Pi


Характеристики:

  • 7-дюймовый TFT резистивный сенсорный экран
  • Разрешение 1024x600
  • Вход сигнала HDMI
  • Поддержка 40 контактов GPIO
  • USB, 5V @ 1A
  • Рабочая температура: от -20 ℃ до + 70 ℃
  • Температура хранения: от -30 ℃ до + 80 ℃

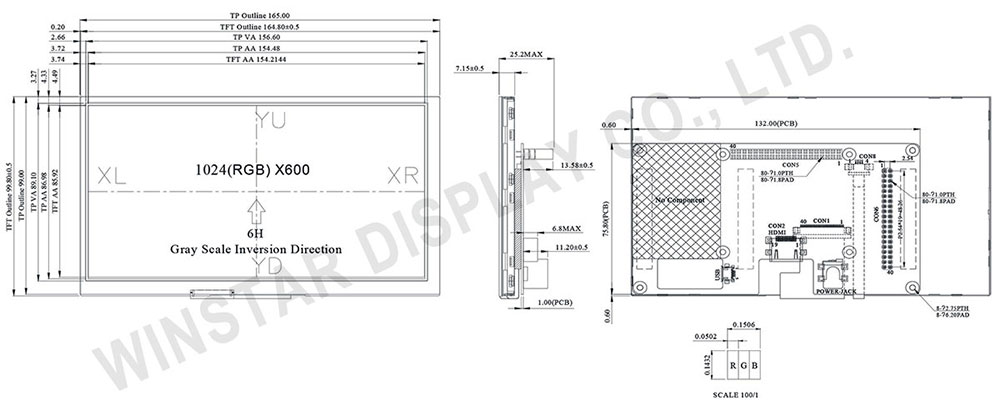

 WF70BTIFHLHTX 1000
