C649WzRWwAMe9P3Компания Maxim Integrated анонсировала новую серию миниатюрных нанопотребляющих устройств nanoPower. Микросхемы MAX17220 – MAX17225 — это семейство синхронных повышающих DC-DC преобразователей напряжения с ультранизким током собственного потребления.

Современные гаджеты, носимая электроника, мобильные устройства и устройства интернета вещей (IoT) наращивают свои функциональные возможности ускоренными темпами. И вместе с тем, предъявляют всё более высокие требования к системам электропитания. Самый главный вызов сегодняшнего дня в индустрии — это максимально продлить срок службы портативного устройства от одной батареи. Семейство MAX17220−17225 серии nanoPower идеально подходит для применений, где время работы от батареи является критически важным параметром.

Из всей линейки nanoPower в массовое производство уже вышел преобразователь MAX17222. Основное достоинство микросхемы заключается в том, что её ток собственного потребления на холостом ходу является самым низким для подобных устройств и составляет всего 300нА. А в выключенном состоянии ток собственного потребления опускается до 0,5нА. Выходное напряжение можно настроить с помощью всего одного внешнего резистора. Микросхема гарантированно стартует от напряжения 0,95 В (тип.) и поддерживает напряжение на выходе, если входное напряжение снизится до 0,4 В. Благодаря малому корпусу, высокой частоте коммутации до 2,5МГц, хорошему КПД до 95% и необходимости всего в 4-х элементах обвязки, решение компании Maxim Integrated может занимать на плате всего 20мм2.

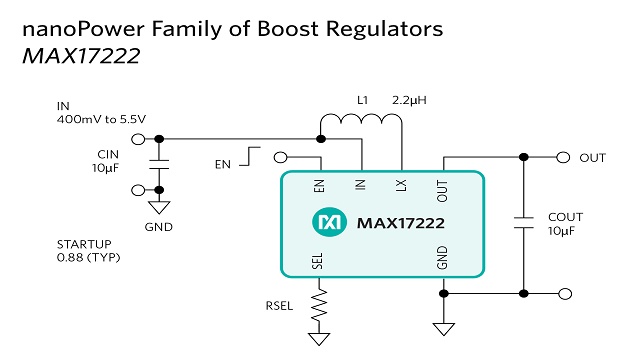

 MAX17222 PR

Технические параметры:

  • Ограничение по максимальному входному току — 0.5А (тип.);
  • Диапазон входных напряжений 0.4−5.5В (после запуска);
  • Гарантированный старт при Uin > 0.95 В (тип.), 0.88 В (мин.);
  • Диапазон установки выходного напряжения 1.8−5 В;
  • КПД > 91% (до 95%)в широком диапазоне нагрузок (при Uin > 2В);
  • Ток собственного потребления (IQ) 300нА (на холостом ходу);
  • Ток собственного потребления (ISD) 0,1нА (выкл.);
  • Функция выключения (shutdown) полностью изолирует нагрузку от источника;
  • Выходное напряжение задается одним внешним резистором;


Типовые применения:

  • Носимая электроника, гаджеты;
  • Портативная медицинская техника;
  • Миниатюрные и малопотребляющие датчики и сенсоры для интернета вещей (IoT);
  • Устройства с питанием от батареек или аккумуляторов;
  • Схемы резервного питания на ионисторах;
