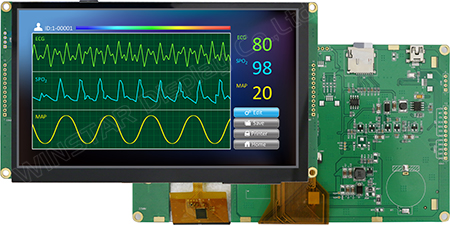

WF70M CTPWF70M - это 7” TFT-LCD дисплей M серии (Clever System). Этот TFT-дисплей имеет те же функции, что и WF35M, WF43M и WF57M со встроенной платой управления и пользовательским интерфейсом RS232 и SPI.

Winstar M серии поддерживает 2 пользовательских интерфейса: RS232 и SPI; Обладает возможностью регулировки яркости подсветки, выхода сигнала PMW и имеет 4 переключателя для настройки . Winstar также разработало программу редактирования TFT для конечных пользователей, чтобы упростить разработку своего программного обеспечения. Размер модуля WF70M составляет 166,2 x 101,2 мм, а размер AA - 154,08 x 85,92 мм. Эта модель доступна с Емкостной Сенсорной Панелью (CTP). Рабочая температура -20 ℃ до +70 ℃, а температура хранения -30 ℃ до + 80 ℃. Более подробную информацию о М серии можно найти на сайте Winstar:

Link to Winstar TFT M Series Introduction webpage

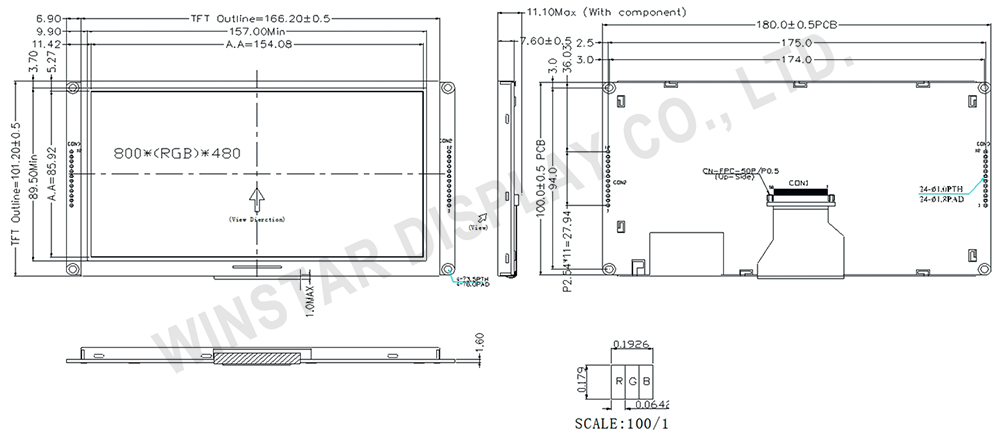

Item-WF70M Dimension
Диагональ 7 дюйма
Разрешение 800 x RGB x480(TFT)
Размер модуля 166.2 x 101.2 x 11.1 mm
Активная площадь 154.08 x 85.92
Размер пиксела 0.0642 x 0.179
Тип LCD TFT, Белый, Трансмиссивный
Угол обзора На 12 часов
Направление инверсии уровня шкалы серого На 6 часов
соотношение сторон 16:9
Тип подсветки LED, Белый
Интерфейс UART 19200 Baud rate/SPI
Сенсорный экран CTP option
Поверхность Антибликовое

WF70MTIBGDRN0 1000
