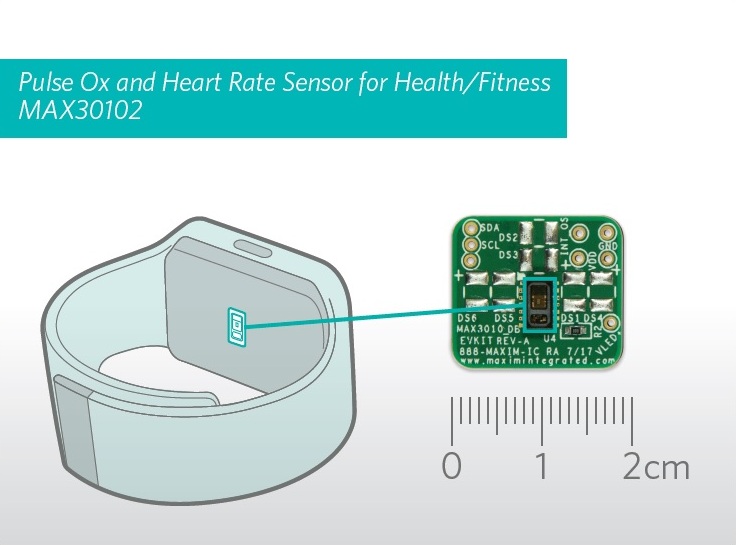

MAX30102 PR GraphicНовый датчик MAX30102 позволяет снимать фотоплетизмограмму, т.е. измерять содержание кислорода в крови. Новый датчик представляет собой измерительную часть медицинского прибора-пульсокисметра.

MAX30102 предназначен для создания миниатюрных носимых медицинских устройств для телемедицины. Датчик включает в себя два источника излучения (инфракрасный и красный светодиоды), фоточувствительный элемент, драйверы светодиодов, АЦП и схему формирования выходного цифрового сигнала по шине I2C.  МАХ30102 отличается улучшенной схемой обработки первичных сигналов датчиков, она имеет низкий уровень собственного шума и менее чувствителен к внешней засветке.

High h 600x291

MAX30102 работает от единого источника питания 1,8 В, но для питания излучающих диодов необходимо дополнительное напряжение 3…5 В. Потребление в режиме измерения составляет 600 мкА, а в режиме сна лишь 0,7 мкА.



Особенности MAX30102:



  • Два светодиода с разной длинной волн
  • Миниатюрный SMD-модуль 5,6 х 3,3 х 1,5 мм (14 выводов)
  • Встроенная оптическая система, обеспечивающая надежный процесс измерения
  • Низкое потребление тока, оптимален для носимых (нательных) приборов
  • Возможность быстрого вывода данных благодаря высокой частоте дискретизации
  • Устойчив к вибрациям при снятии показаний
  • Отличное соотношение сигнал/шум;
  • Широкий температурный диапазон -40…85°C.
