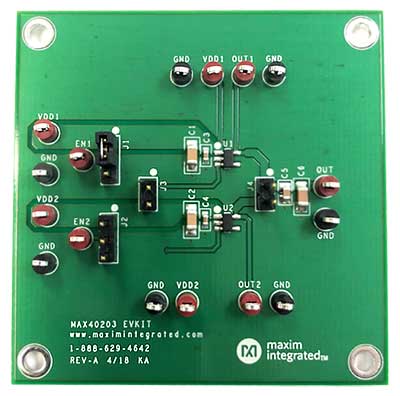

MAX40203EVKIT-оценочная плата предоставляет пользователю проверенный дизайн для оценки ультрамалого наномощного 1 А «идеального диода» MAX40203 с ультрамалым падением прямого напряжения. MAX40203-это идеальный диодный переключатель тока с падением прямого напряжения, которое примерно на порядок меньше, чем у диодов Шоттки. При прямом смещении диода и наличии сигнала разрешения EN диод проводит токи до 1 А с типичным падением напряжения на нем до 90 мВ (для корпуса WLP). Таким образом, столь низкое падение напряжения приближает MAX40203 к идеальному диоду. Во время короткого замыкания или быстрого включения MAX40203 ограничивает свой выходной ток до 2 А. Микросхема защищает себя и любые последующие цепи от перегрузки по току, используя защиту от перегрева.
MAX40203 2
Этот идеальный диод работает от источника напряжения в диапазоне от 1.2 В до 5.5 В. Ток потребления при отсутствии тока нагрузки относительно постоянен, а его типичное значение составляет 300 нА. При отключении MAX40203 (EN = низкий уровень) идеальный диод блокирует напряжение до 6 В в любом направлении, что делает его пригодным для использования в большинстве низковольтных портативных электронных устройств.
На оценочной плате установлены две микросхемы MAX40203AUK+ в 5-выводном корпусе SOT23.
Заметим, что типичное прямое падение напряжения для микросхемы в этом корпуса при токе 1 А составляет 230 мВ. MAX40203 также доступен в миниатюрном 4-контактном корпусе WLP 0.8 мм х 0.8 мм с шагом бампов (контакты в виде шариков) 0.35 мм и типичным падением напряжения 90 мВ. Эти чипы работают в диапазоне температур от -40°C до + 125°C.
