WO320240D

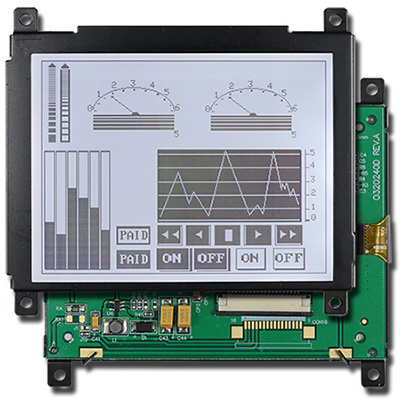

WO320240D - монохромный графический COG ЖК-модуль с разрешением 320x240 пикселей. Данный ЖК-модуль работает на базе контроллера IC RA8835, с поддержкой 6800 8-бит, 8080 8-бит интерфейса. WO320240D обладает идентичным размером модуля и полезной площади, что и дисплей WX320240D, но размер видимой области отличается. Напряжение питания 3.0~3.6V. COG STN дисплей WO320240D является заменой снятого с производства TAB STN дисплея WX320240D, и является полным аналогом, так как имеет одинаковые: размер, PIN разводку, интерфейс и электрические характеристики.
Рабочая температура модуля: -20℃ к +70℃,а температура хранения-30℃ к +80℃. Индикатор WO320240D доступен в варианте FSTN (позитивный) белой LED подсветкой. Для уточнения доступных вариантов LCD и LED подсветки, свяжитесь с нами.

WO320240DИзмерения
Разрешение 320 x 240 точек
Габариты 94.7 x 83.3 x 8.6max mm
Видимая область 81.4 x 61.0 mm
Активная область 76.785 x 57.11 mm
Размер пикселя 0.223 x 0.225 mm
Шаг пикселя 0.238 x 0.24 mm
Тип LCD FSTN, Позитивный, Трансфлективный
Рабочий цикл 1/240
Угол обзора на 6 часов
Тип подсветки LED, Белый
IC RA8835

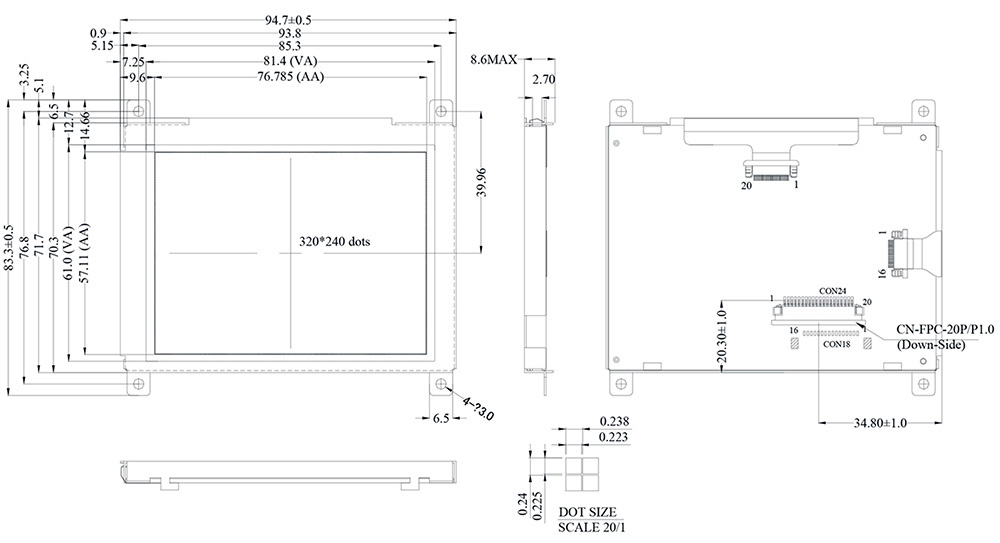

WO320240D 1
