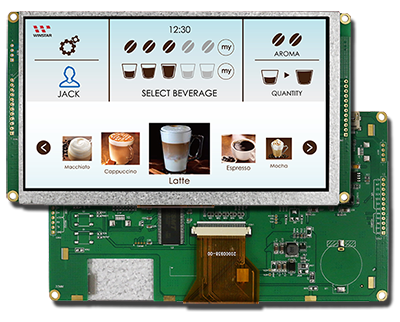

WF70MTIBGDRN0 - 7-дюймовый TFT-ЖК-дисплей М Series «Все в одном» (Умные системы). Winstar TFT M series, так называемая «умная система» - это простой доступ к системе и настройка для пользователей без опыта. Модуль М series произведен по системе «все в одном», имеет 2 пользовательских интерфейса, UART и SPI интерфейс, имеется поддержка настройка задней подсветки, PMW выходной сигнал и 4 switch отверстия для использования на усмотрение клиента. Так же Winstar разработала программу редактирования TFT, для пользователей для более простого использования.
Серия WF70M включает в себя микроконтроллер STM32 (скорость процессора 180M Hz) на плате управления, поддерживает регулировку яркости подсветки, вывод сигнала PMW и 4 кнопки переключателя датчика. Winstar разработал пользовательский интерфейс. С помощью программы и прошивки Winstar TFT UI пользователи могут ускорить разработку проекта. Доступна обновленная версия прошивки для WF70M; Пожалуйста, свяжитесь с нами, для более подробной информации.
| WF70M | Измерения |
|---|---|
| Диагональ | 7 дюйма |
| Разрешение | 800 × RGB × 480(TFT) |

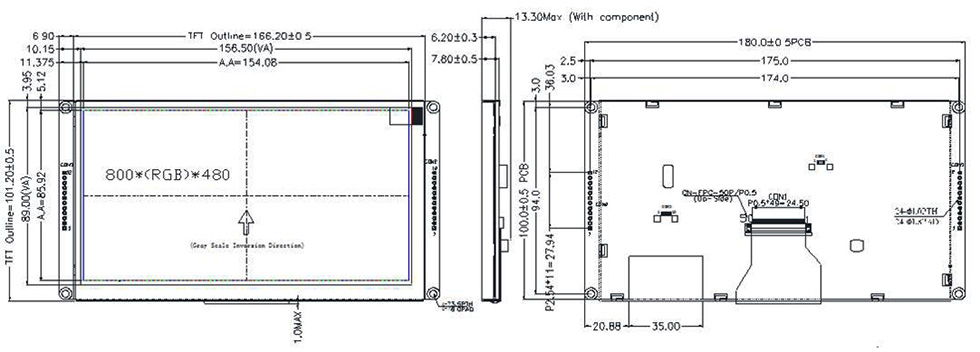

| Габариты | 166.2(W) × 101.2(H) × 13.3 (D) mm |
| Активная область | 154.08 × 85.92 mm |
| Шаг пикселя | 0.0642 × 0.179 mm |
| Тип LCD | TFT, Белый, Трансмиссивный |
| Угол обзора | 12 o'clock |
| Инверсия | 6 o'clock |
| Соотношение сторон | 16:9 |
| Тип подсветки | LED, Белый |
| Интерфейс | Uart 19200 Baud rate/SPI |
| Сенсорная панель | PCAP На выбор |
| Поверхность | Антибликовая |
Модель WF70M доступна в версии с емкостной тач панелью и повышенной яркостью. Рабочий температурный диапазон -20℃ to +70℃, а температура хранения -30℃ to +80℃.
