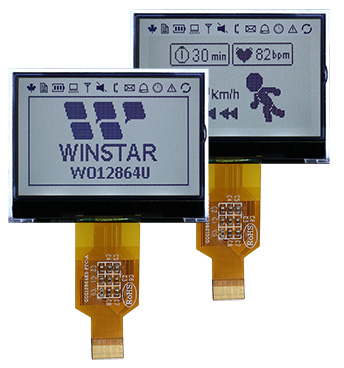

WO12864U - монохромный графический COG ЖК-модуль с разрешением 128x64 пикселей. Данный ЖК-модуль работает на базе контроллера IC ST75256, с поддержкой 6800 8-бит, 8080 8-бит, а так же I2C и четырехжильного SPI интерфейса. WO12864U обладает идентичным размером модуля, размером полезной площади экрана и такое же напряжение питания VDD 3.3 V, VOP 8.5V, что и дисплей WX12864U2. COG STN дисплей WO12864U является заменой снятого с производства TAB STN дисплея WX12864U2. WO12864TU является полным аналогом WX12864U2, так как имеет одинаковые: размер, PIN разводку, интерфейс и электрические характеристики.
| WO12864U | Измерения |
|---|---|
| Разрешение | 128 x 64 |

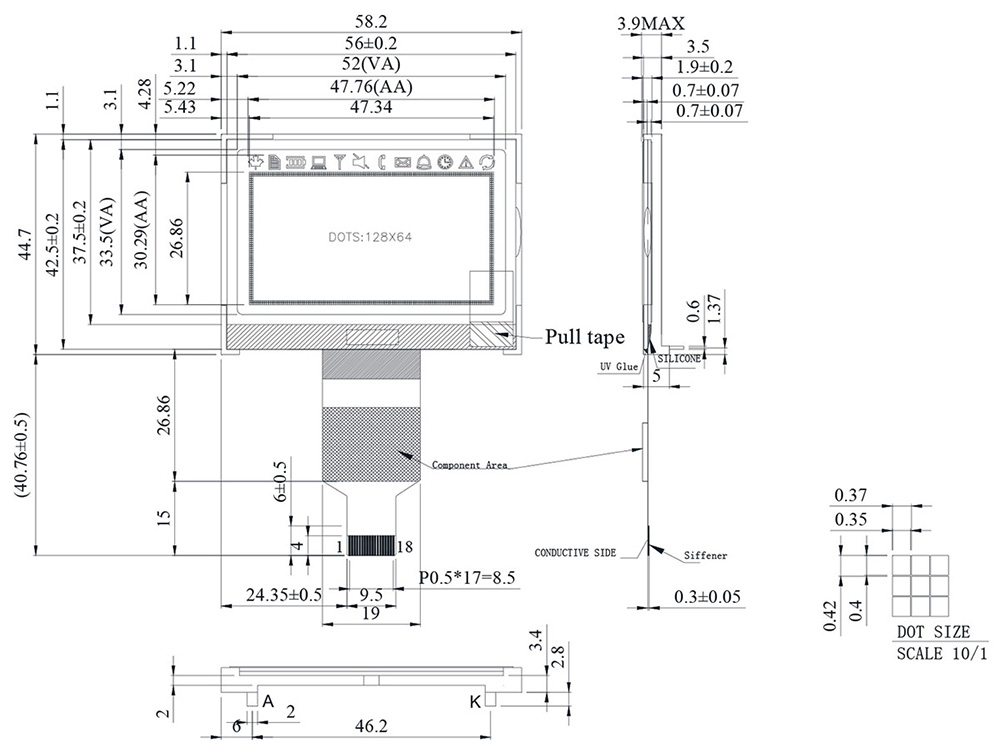

| Габариты | 58.2 x 44.7 x 3.9(MAX) mm |
| Видимая область | 52.0 x 33.5 mm |
| Активная область | 47.76 x 30.29 mm |
| Размер пикселя | 0.40 x 0.35 mm |
| Шаг пикселя | 0.42 x 0.37 |
| Тип LCD | FSTN Positive Transflective (In LCD production, It will occur slightly color difference. We can only guarantee the same color in the same batch.) |
| Duty | 1/64 |
| Угол обзора | 6 o'clock |
| Тип подсветки | LED, Белый |
| IC | ST7565P |
Рабочая температура модуля: -20℃ к +70℃,а температура хранения-30℃ к +80℃. Индикатор WO12864U доступен в различных варианта LCD: STN (отрицательный), FSTN (негативный) и FSTN (позитивный) и с различными цветами LED подсветки. Для уточнения доступных вариантов LCD и LED подсветки, свяжитесь с нами.
