bu21024fv e2ROHM Semiconductor предлагает высокоскоростные низковольтные контроллеры высокой помехоустойчивости серии BU21024FV-ME2 для резистивных сенсорных экранов.
Микросхемы объединяют специализированную аналоговую схему и процессор, что позволяет с высокой точностью определять координаты нажатия пальцев и распознавать жесты. Встроенная функция калибровки сводит к минимуму влияние разброса параметров при производстве и отклонение характеристик, вызванных изменениями температуры или временным дрейфом. Контроллеры BU21024FV-ME2 можно использовать в портативных терминалах сбора данных, измерительном медицинском оборудовании, POS-терминалах, одноплатных компьютерах.

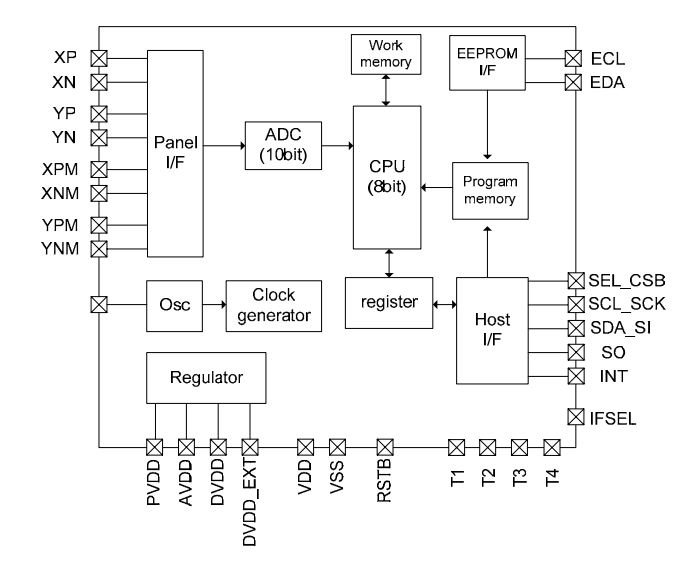

Pic1 BU21024
Особенности:

  • Распознавание одиночного и двойного касания, растяжения и поворота;
  • Совместимость со стандартными 4-проводными резистивными сенсорными экранами;
  • Регулируемый порог обнаружения прикосновения для точной настройки;
  • Измерение давления в одной точке касания;
  • Встроенная поддержка интеллектуальной калибровки;
  • Интерфейсы SPI и I2C для взаимодействия с хост-процессором;
  • Программируемая полярность сигнала прерывания;
  • 10-битный АЦП обеспечивает достаточное разрешение для ввода пальцем или стилусом;
  • ПО для встроенного процессора может быть загружено с хост-процессора или из EEPROM;
  • Простая замена координат X на Y или легкая адаптация к различным схемам включения сенсорных экранов;
  • Функция фильтрации для устранения сбоев определения координат;
  • 8-бит микроконтроллер;
  • Разрешение: 1024 x 1024;
  • Напряжение питания: 2.7…3.6 В;
  • Ток в режиме ожидания: 60 мкА;
  • Рабочая температура: -40…+85 °C;
  • Автомобильная квалифицикация AEC-Q100;
  • Корпус: SSOP-B28
