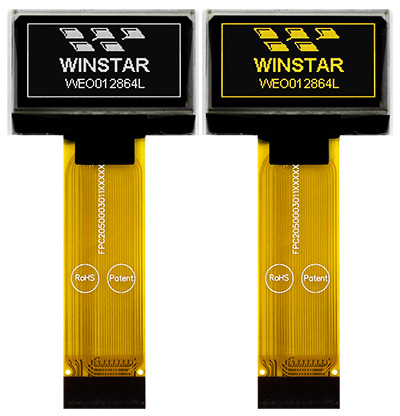

WEO012864L – 1.28'' дюймовый Графический COG OLED модуль с разрешением 128x64 точки c ZIF шлейфом. Дисплей WEO012832L сделан на базе контроллера IC SH1106G c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и 3-х/4-хжильного SPI интерфейса. Напряжение питания 3V. Данный 1.28"-дюймовый ультратонкий OLED модуль идеально подходит для: настенных измерительных приборов, измерительных приборов промышленного применения, POS систем, Облачных/IoT систем, умных устройств, автомобилестроения, коммуникационных систем, медицинских устройств и т.д.
WEO012832L может работать при температурах от -40 ° С до + 80 ℃; а температура хранения - от -40 ℃ до + 85 ℃. В настоящее время индикатор доступен в белом и желтом цветах. Ниже приведена основная спецификация:
- Белый: WEO012864LWAP3N00F00
- Желтый: WEO012864LLAP3N00F00
| WEO012864L-ZIF | Измерения |
|---|---|
| Разрешение | 128 × 64 |

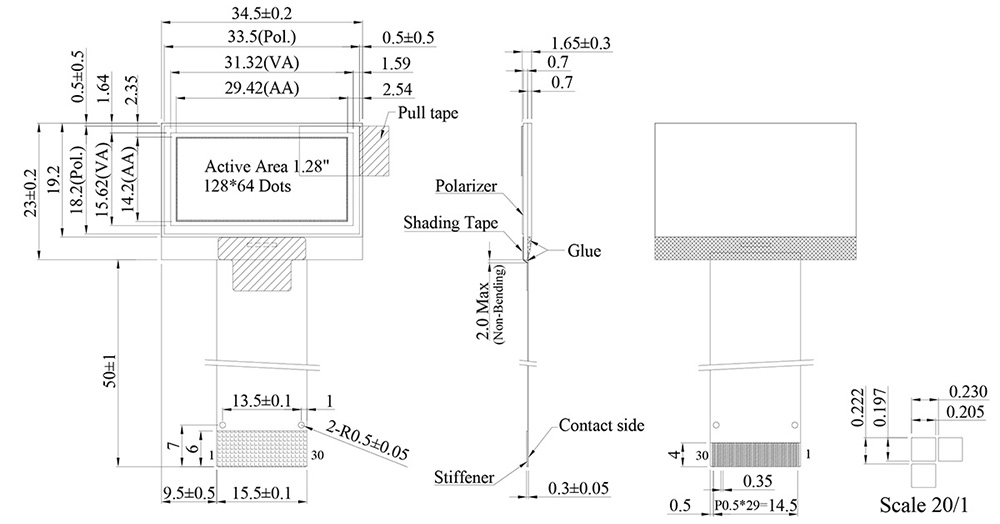

| Габариты | 34.50 × 23.00 × 1.65 mm |
| Активная область | 29.42 × 14.20 mm |
| Размер пикселя | 0.205 × 0.197 mm |
| Шаг пикселя | 0.230 × 0.222 mm |
| Матрица | Пассивная |
| Цвет дисплея | Желтый / Белый |
| Рабочий цикл | 1/64 Duty |
| IC-Контроллер | SH1106G |
| Интерфейс | 6800/8080/3-SPI /4-SPI / I2C |
| Диагональ | 1.28 дюйма |
